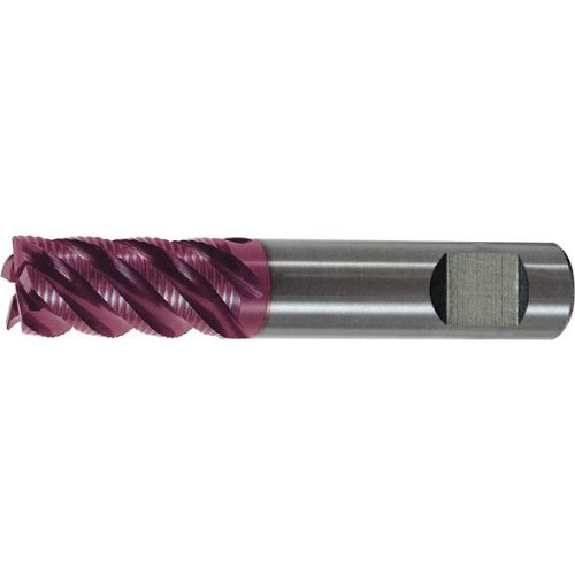

Schruppfräser DIN 6527 VHM TiAlN 5,0mm HB Z 4 HR

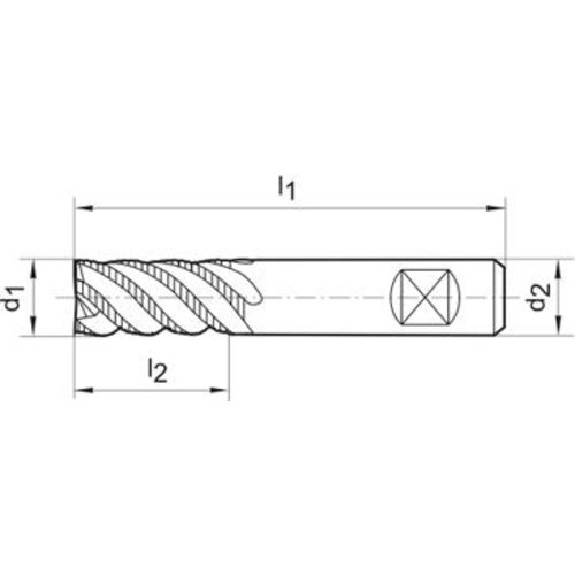

Schaftfräser, 4-6 Schneiden, DIN 844-K, HSS-E-PM, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . HSS-E PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus . Gut geeignet bei instabilen Schnittbedingungen . Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen. . Ø d1 = k10 5 mm Schneidenlänge l2 13 mm Schaft-Ø d2 = h6 6 mm fz 0,022 mm Stähle bis 850 N/mm² 66 Stähle bis 1000 N/mm² 51 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 29 Gusseisenwerkstoffe 66

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 13,5 x 2,0 mm für Scheibenfedern 2,0 x 5,0 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 8 fz 0,007 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 13,5 x 4,0 mm für Scheibenfedern 4,0 x 5,0 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 8 fz 0,007 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 13,5 x 3,0 mm für Scheibenfedern 3,0 x 5,0 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 8 fz 0,007 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 16,5 x 5,0 mm für Scheibenfedern 5,0 x 6,5 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 8 fz 0,017 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 19,5 x 6,0 mm für Scheibenfedern 6,0 x 7,5 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 10 fz 0,023 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 22,5 x 8,0 mm für Scheibenfedern 8,0 x 9,0 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 10 fz 0,033 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

VHM-Schruppfräser für die Hartbearbeitung, 35 Schneiden, lang, Typ HR, 20°, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Schruppfräsen . Die feine Kordelverzahnung produziert kleine, nicht klebende Späne . Hierdurch wird eine Verbesserung der Standzeit des Werkzeuges sowie eine bessere Oberflächengüte erzielt . Besonders für die INOX-Bearbeitung sowie für die HSC-Bearbeitung bis 62 HRC geeignet. . Ø d1 = h10 6 mm Schneidenlänge l2 13 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 3 fz 0,025 mm Stähle bis 850 N/mm² 150 Stähle bis 1000 N/mm² 150 Stähle bis 1400 N/mm² 130 Stähle bis 42 HRC 70 Stähle bis 52 HRC 70 Stähle bis 56 HRC 47 Stähle bis 60 HRC 47 Hartbearbeiten über 60 HRC 47 Rost- und säurebeständige Stähle (INOX) 100

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 28,5 x 10,0 mm für Scheibenfedern 10,0 x 11,0 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 10 fz 0,417 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 32,5 x 7,0 mm für Scheibenfedern 7,0 x 13,0 mm Schaft-Ø d2 = h6 12 mm Zähnezahl 12 fz 0,060 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Winkelfräser Ausführung: Gerade genutet . Anwendung: Einsetzbar zum Fräsen von Winkelführungen nach DIN 69052 im Werkzeug- und Maschinenbau sowie zum Stirn- und Umfangsfräsen. . Ø d1 40 mm Winkel alpha 45 ° Breite b 10 mm Bohrung d2 H7 10 mm Zähnezahl 14 fz 0,030 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

Prismenfräser Ausführung: Gerade genutet . Anwendung: Einsetzbar zum Fräsen von prismenförmigen Führungen. . Ø d1 50 mm Winkel alpha 45 ° Breite b 8 mm Bohrung d2 H7 16 mm Zähnezahl 22 fz 0,030 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90

Prismenfräser Ausführung: Gerade genutet . Anwendung: Einsetzbar zum Fräsen von prismenförmigen Führungen. . Ø d1 50 mm Winkel alpha 60 ° Breite b 10 mm Bohrung d2 H7 16 mm Zähnezahl 18 fz 0,030 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90

Prismenfräser Ausführung: Gerade genutet . Anwendung: Einsetzbar zum Fräsen von prismenförmigen Führungen. . Ø d1 50 mm Winkel alpha 90 ° Breite b 14 mm Bohrung d2 H7 16 mm Zähnezahl 16 fz 0,030 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90
