Prismenfräser DIN 847 HSS 45 Grad 50x 8mm

Schaftfräser, 4-6 Schneiden, DIN 844-K, HSS-E-PM, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . HSS-E PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus . Gut geeignet bei instabilen Schnittbedingungen . Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen. . Ø d1 = k10 16 mm Schneidenlänge l2 32 mm Schaft-Ø d2 = h6 16 mm fz 0,067 mm Stähle bis 850 N/mm² 66 Stähle bis 1000 N/mm² 51 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 29 Gusseisenwerkstoffe 66

Schruppfräser mit 3-6 Schneiden, Typ NR, kurz, HSS Co8, blank Ausführung: DIN 844-K, 30°, mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen. . Ø d1 = k12 10 mm Schneidenlänge l2 22 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 4 fz 0,044 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 85

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 13,5 x 2,0 mm für Scheibenfedern 2,0 x 5,0 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 8 fz 0,007 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Schruppfräser mit 3-4 Schneiden, HSS Co8,Typ NR, lang, blank . Ø d1 = k12 8 mm Schneidenlänge l2 38 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 3 fz 0,021 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 85

Schruppfräser mit 3-6 Schneiden,Typ HR, lang, HSS Co8, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen. . Ø d1 = k12 16 mm Schneidenlänge l2 63 mm Schaft-Ø d2 = h6 16 mm Zähnezahl 4 fz 0,063 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 85

Schruppfräser mit 3-6 Schneiden, Typ HR, kurz, HSS-E-PM, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . HSS-E PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus . Gut geeignet bei instabilen Schnittbedingungen . Anwendung: Einsetzbar zum Umfangs- und Bohrfräsen. . Ø d1 = k12 10 mm Schneidenlänge l2 22 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 4 fz 0,232 mm Stähle bis 850 N/mm² 44 Stähle bis 1000 N/mm² 36 Stähle bis 1400 N/mm² 30 Gusseisenwerkstoffe 51

Schruppfräser mit 4 Schneiden, HSS Co8, 30°, DIN 844-K, Typ NR, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Bohrfräsen . Hinweis: Unter Ø 10 mm bitte (Bestell-Nr . 2190/2196) Seitenverweis21900600# verwenden. . Ø d1 = k12 25 mm Schneidenlänge l2 45 mm Schaft-Ø d2 = h6 25 mm fz 0,157 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 75

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 25,5 x 8,0 mm für Scheibenfedern 8,0 x 10,0 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 10 fz 0,033 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

VHM-Schruppfräser, 36 Schneiden, Typ HR, 45°, TiAlN-beschichtet, mit Zentruschnitt Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Schruppfräsen . Die feine Kordelverzahnung produziert kleine, leicht zu entfernende Späne . Hierdurch wird eine Verbesserung der Standzeit des Werkzeuges sowie eine bessere Oberflächengüte erzielt . Universell einsetzbares Werkzeug . Für die INOX-Bearbeitung geeignet. . Ø d1 = h10 8 mm Schneidenlänge l2 16 mm Schaft-Ø d2 = h6 8 mm Zähnezahl 4 fz 0,021 mm Stähle bis 850 N/mm² 338 Stähle bis 1000 N/mm² 338 Stähle bis 1400 N/mm² 252 Rost- und säurebeständige Stähle (INOX) 170 Ti, Ti-Leg . und Sonderstähle 170

VHM-Schruppfräser für die Hartbearbeitung, 35 Schneiden, lang, Typ HR, 20°, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Schruppfräsen . Die feine Kordelverzahnung produziert kleine, nicht klebende Späne . Hierdurch wird eine Verbesserung der Standzeit des Werkzeuges sowie eine bessere Oberflächengüte erzielt . Besonders für die INOX-Bearbeitung sowie für die HSC-Bearbeitung bis 62 HRC geeignet. . Ø d1 = h10 16 mm Schneidenlänge l2 32 mm Schaft-Ø d2 = h6 16 mm Zähnezahl 4 fz 0,029 mm Stähle bis 850 N/mm² 150 Stähle bis 1000 N/mm² 150 Stähle bis 1400 N/mm² 130 Stähle bis 42 HRC 70 Stähle bis 52 HRC 70 Stähle bis 56 HRC 47 Stähle bis 60 HRC 47 Hartbearbeiten über 60 HRC 47 Rost- und säurebeständige Stähle (INOX) 100

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 28,5 x 10,0 mm für Scheibenfedern 10,0 x 11,0 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 10 fz 0,417 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Winkelfräser Ausführung: Gerade genutet . Anwendung: Einsetzbar zum Fräsen von Winkelführungen nach DIN 69052 im Werkzeug- und Maschinenbau sowie zum Stirn- und Umfangsfräsen. . Ø d1 80 mm Winkel alpha 45 ° Breite b 22 mm Bohrung d2 H7 22 mm Zähnezahl 20 fz 0,040 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

Winkelfräser Ausführung: Gerade genutet . Anwendung: Einsetzbar zum Fräsen von Winkelführungen nach DIN 69052 im Werkzeug- und Maschinenbau sowie zum Stirn- und Umfangsfräsen. . Ø d1 100 mm Winkel alpha 60 ° Breite b 32 mm Bohrung d2 H7 27 mm Zähnezahl 22 fz 0,045 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

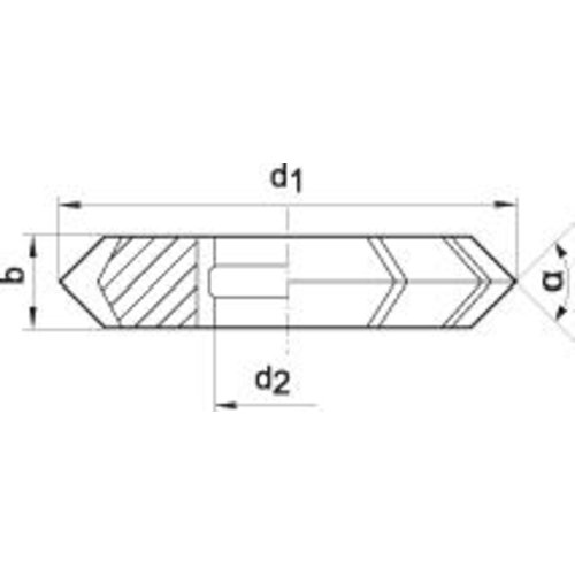

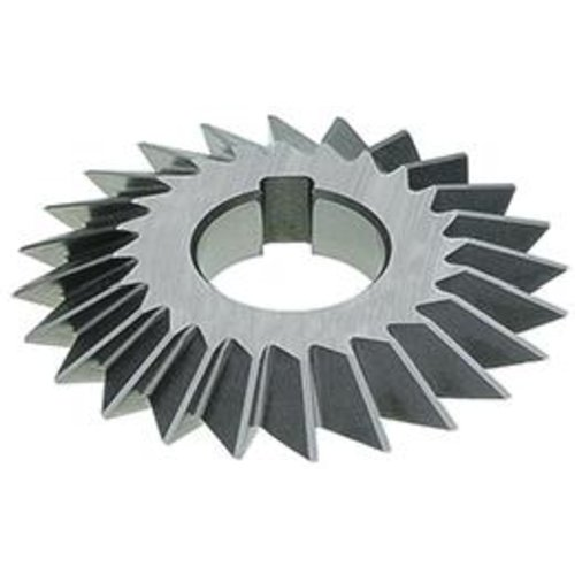

Prismenfräser Ausführung: Gerade genutet . Anwendung: Einsetzbar zum Fräsen von prismenförmigen Führungen. . Ø d1 80 mm Winkel alpha 60 ° Breite b 18 mm Bohrung d2 H7 27 mm Zähnezahl 22 fz 0,040 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90
