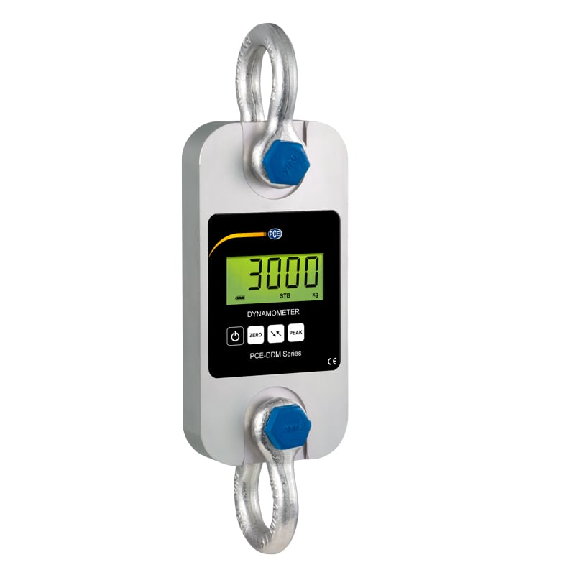

PCE Instruments Zugmesslasche PCE-DDM 3WI |Messbereich: 3.000 kg / 30 kN |Auflösung: 1 kg / 10 N

Das Kraftmessgerät ist ein Mikroprozessor gesteuerter Kraftmesser mit schneller und genauer Ablesung von Zug- und Druckkräften in N, Kg und lb . Die Anzeige vom Kraftmessgerät ist durch die großen Ziffern gut ablesbar . Das Kraftmessgerät ist mit einer internen Kraftmesszelle für Zug- und Druckversuche ausgestattet . Die Kraftmesszelle vom Kraftmessgerät ist mit einem M6 Gewindekopf versehen . Somit kann das Kraftmessgerät auch in andere Halterungen, Versuchsanlagen und Testständen ein- und angeschraubt werden . Das Kraftmessgerät wird mit einem internen Akku bzw . dem externen Netzteil betrieben. Ebenfalls verfügt dieses Kraftmessgerät über eine USB-Schnittstelle zur Datenübertragung . Mit der Schnittstelle und der Software der Kraftmessgeräte, lassen sich die Daten schnell und einfach an einen PC übermitteln . Mit Hilfe der optional erhältlichen Montageplatte lässt sich die Kraftmesszelle an verscheidende Prüfstände adaptieren . Diese Teststände sind optimal für Zug- und Druckkraftmessung bei Qualitätskontrollen und Versuchen im Labor oder zur Produktentwicklung.

Ein hydraulischer Kraftaufnehmer basiert auf dem Prinzip, dass die Kraft, die auf den Druckstempel wirkt, hydraulisch gemessen wird . Der erzeugte hydraulische Druck wird von dem hydraulischen Kraftaufnehmer auf einer Skala in Newton angezeigt . Mit dem integrieren Schleppzeiger kann unser hydraulischer Kraftaufnehmer den jeweiligen maximalen Messwert anzeigen. Eine weitere Besonderheit vom hydraulischen Kraftaufnehmer ist die 27 mm große Ringöffnung . Mit dieser Ringöffnung lassen sich mit dem hydraulischen Kraftaufnehmer Messungen an zum Beispiel Führungsschienen, Wellen und auch Bolzen von zum Beispiel einer Hydraulikpresse durchführen . Mit dem einsetzbaren Stempeladapter lässt sich der hydraulische Kraftaufnehmer in Sekundenschnelle von einem Ringkraftmessgerät in ein Druckstempelkraftmessgerät umbauen . Somit ist der hydraulische Kraftaufnehmer flexibel einsetzbar. Überall wo Kräfte wirken, die gemessen werden sollen, findet ein hydraulischer Kraftaufnehmer seine Anwendung . Optimal einsetzbar ist ein hydraulischer Kraftaufnehmer daher bei Wartungsmessungen und Justierarbeiten von zum Beispiel industriellen Maschinen.

Ein hydraulischer Kraftaufnehmer basiert auf dem Prinzip, dass die Kraft die auf den Druckstempel wirkt, hydraulisch gemessen wird . Der erzeugte hydraulische Druck wird von dem hydraulischen Kraftaufnehmer auf einer Skala in Newton angezeigt . Mit dem integrierten Schleppzeiger kann unser hydraulischer Kraftaufnehmer den jeweiligen maximalen Messwert anzeigen. Eine weitere Besonderheit vom hydraulischen Kraftaufnehmer ist die 27 mm große Ringöffnung . Mit dieser Ringöffnung lassen sich mit dem hydraulischen Kraftaufnehmer Messungen an zum Beispiel Führungsschienen, Wellen und auch Bolzen von zum Beispiel einer Hydraulikpresse durchführen . Mit dem einsetzbaren Stempeladapter lässt sich der hydraulische Kraftaufnehmer in Sekundenschnelle von einem Ringkraftmessgerät in ein Druckstempelkraftmessgerät umbauen . Somit ist der hydraulische Kraftaufnehmer flexibel einsetzbar. Überall wo Kräfte wirken, die gemessen werden sollen, findet ein hydraulischer Kraftaufnehmer seine Anwendung . Optimal einsetzbar ist ein hydraulischer Kraftaufnehmer daher bei Wartungsmessungen und Justierarbeiten von zum Beispiel industriellen Maschinen.

Hydraulischer Kraftaufnehmer mit analoger Skala / kompakt für kleine Bauräume / Schleppzeiger / mit Befestigungsbohrungen / 27 mm größe Ringöffnung Ein hydraulischer Kraftaufnehmer basiert auf dem Prinzip, dass die Kraft, die auf den Druckstempel wirkt, hydraulisch gemessen wird . Der erzeugte hydraulische Druck wird von dem hydraulischen Kraftaufnehmer auf einer Skala in Newton angezeigt . Mit dem integrieren Schleppzeiger kann unser hydraulischer Kraftaufnehmer den jeweiligen maximalen Messwert anzeigen. Eine weitere Besonderheit vom hydraulischen Kraftaufnehmer ist die 27 mm große Ringöffnung . Mit dieser Ringöffnung lassen sich mit dem hydraulischen Kraftaufnehmer Messungen an zum Beispiel Führungsschienen, Wellen und auch Bolzen von zum Beispiel einer Hydraulikpresse durchführen . Mit dem einsetzbaren Stempeladapter lässt sich der hydraulische Kraftaufnehmer in Sekundenschnelle von einem Ringkraftmessgerät in ein Druckstempelkraftmessgerät umbauen . Somit ist der hydraulische Kraftaufnehmer flexibel einsetzbar. Überall wo Kräfte wirken, die gemessen werden sollen, findet ein hydraulischer Kraftaufnehmer seine Anwendung . Optimal einsetzbar ist ein hydraulischer Kraftaufnehmer daher bei Wartungsmessungen und Justierarbeiten von zum Beispiel industriellen Maschinen. Merkmale Hydraulischer Kraftaufnehmer aus rostfreiem Stahl Messung statischer Druckkräfte Ringkraftaufnehmer und Druckstempel Schraubaufnahme für die axiale Montage integrierter Schleppzeiger Druckkraftanzeige in Newton [N]

Sowohl Zug- als auch Druckkräfte lassen sich mit dem Kraftmessgerät mit hoher Genauigkeit erfassen . Im Prüflabor werden häufig Zug- und Druckkräfte gemessen . Beispielsweise zur Bestimmung der Streckgrenze, der Abreisskraft oder der Kraft, die zur Betätigung von Tastern oder Schaltern benötigt wird . Das Kraftmessgerät hat eine interne Messzelle und kann Kräfte bis 200 N messen . An die Messzellen können verschiedene Ösen oder Haken mit M6-Gewinde angebracht werden . Es besteht auch die Möglichkeit, eigene Vorrichtungen mit diesen Gewinden an der Messzelle zu befestigen. Der interne Speicher von 32 GB bietet Platz für 30 Millionen Messpunkte . Damit können Messprotokolle erstellt, gespeichert und exportiert werden . Das Kraftmessgerät verfügt über eine USB-C Schnittstelle, über die die Messdaten in die PC-Software eingelesen werden können . Das Kraftmessgerät ist mit einem grafischen LCD ausgestattet, das die Messwerte sowohl numerisch als auch grafisch darstellt . Zusätzlich zeigt ein Balkendiagramm den Messwert im gewählten Messbereich an . Zur Adaption des Kraftmessgerätes stehen verschiedene Kraftprüfstände zur Verfügung.

Sowohl Zug- als auch Druckkräfte lassen sich mit dem Kraftmessgerät mit hoher Genauigkeit erfassen . Im Prüflabor werden häufig Zug- und Druckkräfte gemessen . Beispielsweise zur Bestimmung der Streckgrenze, der Abreisskraft oder der Kraft, die zur Betätigung von Tastern oder Schaltern benötigt wird . Das Kraftmessgerät wird mit einer externen Messzelle geliefert und kann Kräfte bis zu 50 kN messen . An die Messzellen können verschiedene Ösen oder Haken mit M20-Gewinde angebracht werden . Es besteht auch die Möglichkeit, eigene Vorrichtungen mit diesen Gewinden an der Messzelle zu befestigen. Der interne Speicher von 32 GB bietet Platz für 30 Millionen Messpunkte . Damit können Messprotokolle erstellt, gespeichert und exportiert werden . Das Kraftmessgerät verfügt über eine USB-C Schnittstelle, über die die Messdaten in die PC-Software eingelesen werden können . Das Kraftmessgerät ist mit einem grafischen LCD ausgestattet, das die Messwerte sowohl numerisch als auch grafisch darstellt . Zusätzlich zeigt ein Balkendiagramm den Messwert im gewählten Messbereich an . Die Messzelle ist nach IP67 geschützt und kann somit auch in rauer Industrieumgebung eingesetzt werden . Zur Adaption des Kraftmessgerätes stehen verschiedene Kraftprüfstände zur Verfügung . Ein besonderes Merkmal des Kraftmessgerätes ist die Möglichkeit, die Messzelle zwischen den Modellen auszutauschen . Durch Eingabe der Empfindlichkeit in mV/V können so alle Messzellen mit nur einem Handgerät verwendet werden.

Kraftmessgerät mit interner Messzelle bis 1000 N / verschiedene Alarmmodi / grafisches Display / Datenlogger / inkl . Software Sowohl Zug- als auch Druckkräfte lassen sich mit dem Kraftmessgerät mit hoher Genauigkeit erfassen . Im Prüflabor werden häufig Zug- und Druckkräfte gemessen . Beispielsweise zur Bestimmung der Streckgrenze, der Abreisskraft oder der Kraft, die zur Betätigung von Tastern oder Schaltern benötigt wird . Das Kraftmessgerät hat eine interne Messzelle und kann Kräfte bis 1000 N messen . An die Messzellen können verschiedene Ösen oder Haken mit M6-Gewinde angebracht werden . Es besteht auch die Möglichkeit, eigene Vorrichtungen mit diesen Gewinden an der Messzelle zu befestigen. Der interne Speicher von 32 GB bietet Platz für 30 Millionen Messpunkte . Damit können Messprotokolle erstellt, gespeichert und exportiert werden . Das Kraftmessgerät verfügt über eine USB-C Schnittstelle, über die die Messdaten in die PC-Software eingelesen werden können . Das Kraftmessgerät ist mit einem grafischen LCD ausgestattet, das die Messwerte sowohl numerisch als auch grafisch darstellt . Zusätzlich zeigt ein Balkendiagramm den Messwert im gewählten Messbereich an . Zur Adaption des Kraftmessgerätes stehen verschiedene Kraftprüfstände zur Verfügung. Merkmale Messbereich: 0 .. . 1000 N Messrate: 1 .. . 7.200 Hz Genauigkeit: ±0,05 % FS Grafik Display USB-C Schnittstelle PC Software 32 GB Speicher für 30 Mio . Messpunkte Messzellen einfach wechselbar verschiedene Alarmmodi Balkendiagramm zur Anzeige des Messwertes im Messbereich Kalibriererinnerung inkl . ISO-Kalibrierzertifikat

Sowohl Zug- als auch Druckkräfte lassen sich mit dem Kraftmesser mit hoher Genauigkeit erfassen . Im Prüflabor werden häufig Zug- und Druckkräfte gemessen . Beispielsweise zur Bestimmung der Streckgrenze, der Abreisskraft oder der Kraft, die zur Betätigung von Tastern oder Schaltern benötigt wird . Das Gerät wird mit einer externen Messzelle geliefert und kann Kräfte bis zu 1.000 N messen . An die Messzellen können verschiedene Ösen oder Haken mit M10-Gewinde angebracht werden . Es besteht auch die Möglichkeit, eigene Vorrichtungen mit diesen Gewinden an der Messzelle zu befestigen. Der interne Speicher von 32 GB bietet Platz für 30 Millionen Messpunkte . Damit können Messprotokolle erstellt, gespeichert und exportiert werden . Das Kraftmessgerät verfügt über eine USB-C Schnittstelle, über die die Messdaten in die PC-Software eingelesen werden können . Das Gerät ist mit einem grafischen LCD ausgestattet, das die Messwerte sowohl numerisch als auch grafisch darstellt . Zusätzlich zeigt ein Balkendiagramm den Messwert im gewählten Messbereich an . Die Messzelle ist nach IP67 geschützt und kann somit auch in rauer Industrieumgebung eingesetzt werden . Zur Adaption des Kraftaufnehmers stehen verschiedene Kraftprüfstände zur Verfügung . Ein besonderes Merkmal des Kraftaufnehmers ist die Möglichkeit, die Messzelle zwischen den Modellen auszutauschen . Durch Eingabe der Empfindlichkeit in mV/V können so alle Messzellen mit nur einem Handgerät verwendet werden.

Kraftmessgerät mit externer Messzelle bis 5.000 N / verschiedene Alarmmodi / grafisches Display / Datenlogger / inkl . Software / inkl . Ringschrauben Sowohl Zug- als auch Druckkräfte lassen sich mit dem Kraftmessgerät mit hoher Genauigkeit erfassen . Im Prüflabor werden häufig Zug- und Druckkräfte gemessen . Beispielsweise zur Bestimmung der Streckgrenze, der Abreisskraft oder der Kraft, die zur Betätigung von Tastern oder Schaltern benötigt wird . Das Kraftmessgerät wird mit einer externen Messzelle geliefert und kann Kräfte bis zu 5.000 N messen . An die Messzellen können verschiedene Ösen oder Haken mit M12-Gewinde angebracht werden . Es besteht auch die Möglichkeit, eigene Vorrichtungen mit diesen Gewinden an der Messzelle zu befestigen. Der interne Speicher von 32 GB bietet Platz für 30 Millionen Messpunkte . Damit können Messprotokolle erstellt, gespeichert und exportiert werden . Das Kraftmessgerät verfügt über eine USB-C Schnittstelle, über die die Messdaten in die PC-Software eingelesen werden können . Das Kraftmessgerät ist mit einem grafischen LCD ausgestattet, das die Messwerte sowohl numerisch als auch grafisch darstellt . Zusätzlich zeigt ein Balkendiagramm den Messwert im gewählten Messbereich an . Die Messzelle ist nach IP67 geschützt und kann somit auch in rauer Industrieumgebung eingesetzt werden . Zur Adaption des Kraftaufnehmers stehen verschiedene Kraftprüfstände zur Verfügung . Ein besonderes Merkmal des Kraftaufnehmers ist die Möglichkeit, die Messzelle zwischen den Modellen auszutauschen . Durch Eingabe der Empfindlichkeit in mV/V können so alle Messzellen mit nur einem Handgerät verwendet werden. Merkmale Messbereich: 0 .. . 5 kN Messrate: 1 .. . 7.200 Hz Genauigkeit: ±0,05 % FS Grafik Display USB-C Schnittstelle PC Software 32 GB Speicher für 30 Mio . Messpunkte Messzellen einfach wechselbar verschiedene Alarmmodi Balkendiagramm zur Anzeige des Messwertes im Messbereich Kalibriererinnerung inkl . ISO-Kalibrierzertifikat

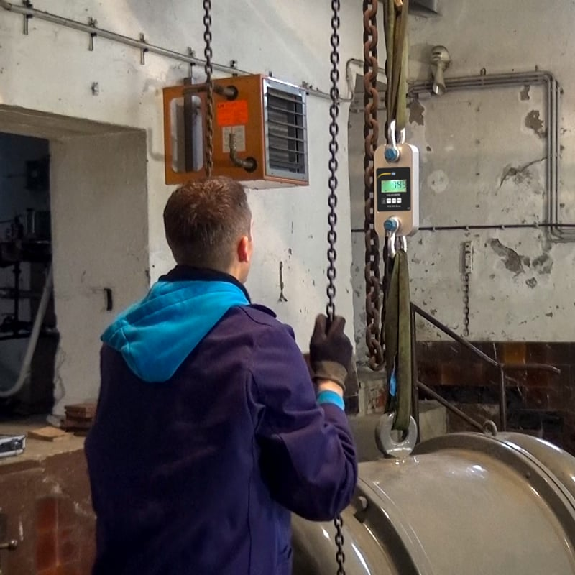

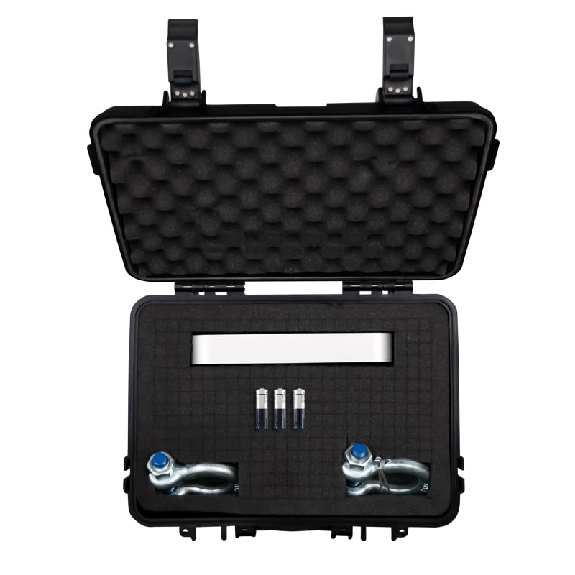

Die Zugmesslasche ist ideal um mobile Zugmessungen, wie die z.B . die von Gutachtern erstellt werden, durchzuführen . Für die Herstellung der Zugmesslasche wurden Qualitätsmaterialen verwendet . Diese ermöglichen, trotz der hohen Messkapazität, eine kompakte Bauweise mit einem geringen Eigengewicht. Die Zugmesslasche wird mit einer Funkanzeige und zwei Schäkel in einem Transportkoffer geliefert . Interessante Funktionen der Zugmesslasche sind PEAK Hold Funktion, Summierfunktion, sowie die verschiedenen Messeinheiten wie z.B . kg / t / lb / N oder kN . Die Zugmesslasche ist nur für Zugmessungen geeignet, für Druckversuche müssen andere Kraftmessgeräte verwendet werden wie z.B . unser PCE-FB Kraftmessgerät.

Haftfestigkeitsmesser mit Zubehör / robustes und staubdichtes Gehäuse / selbstausrichtender Messkopf / entspricht ISO 4624/16276-1, GB/T 5210 und ASTM D4541/D7234 Der Haftfestigkeitsmesser ist ein tragbares, handbetriebenes Gerät, das die Kraft misst, die erforderlich ist, um einen bestimmten Testdurchmesser einer Beschichtung mithilfe von hydraulischem Druck vom Substrat abzuziehen . Der gemessene Druck wird auf dem LC-Display angezeigt und stellt die Haftstärke der Beschichtung auf dem Substrat dar . Mit diesem Gerät wird die Haftung (Abzugsfestigkeit) einer Beschichtung bewertet, indem die maximale Zugkraft bestimmt wird, die sie aushalten kann, bevor sie sich ablöst . Bruchstellen, die sich durch Risse entlang der schwächsten Schicht im System aus Träger, Klebstoff, Beschichtungsschichten und Substrat zeigen, werden dabei durch den Haftfestigkeitsmesser sichtbar. Ausgestattet mit einer handbetriebenen Hydraulikpumpe ermöglicht unser Haftfestigkeitsmesser eine präzise und wiederholbare Anwendung der erforderlichen Zugkraft . Dank der Auswahl an verschiedenen Dolly-Größen lässt sich das Gerät flexibel an unterschiedliche Testanforderungen anpassen, was es besonders vielseitig macht. Zusätzlich bietet der Haftfestigkeitsmesser eine Mini-USB Schnittstelle zur einfachen Übertragung der Messdaten auf externe Geräte . Die Daten können im praktischen CSV-Format gespeichert werden, was eine einfache Weiterverarbeitung und Analyse ermöglicht . Im Zubehör finden Sie weitere und Ersatz-Messköpfe sowie den passenden Sockel für Ihre Bedürfnisse. Merkmale verschiedene Messkopfgrößen wählbar Mini-USB Schnittstelle Speicher im CSV-Dateiformat Akkubetrieben Automatische Abschaltung

Kraftmessgerät mit externer Druckmessdose bis 20 kN / verschiedene Alarmmodi / grafisches Display / Datenlogger / inkl . Software Das Kraftmessgerät mit einer externen Druckmessdose ist für die Messung von Druckkräften an schwer zugänglichen Messstellen ausgelegt . Das Kraftmessgerät bzw . die Druckmessdose besitzt auf der Unterseite mehrere Gewindebohrungen, die eine feste Montage ermöglichen . Die Druckmessdose ist durch ein ca . 3 m langes Sensorkabel mit dem Kraftmessgerät verbunden und dank der geringen Zellenabmessungen sichert es eine vielseitige Einsatzmöglichkeit . Der interne Speicher von 32 GB bietet Platz für 30 Millionen Messpunkte . Damit können Messprotokolle erstellt, gespeichert und exportiert werden . Das Kraftmessgerät verfügt über eine USB-C Schnittstelle, über die die Messdaten in die PC-Software eingelesen werden können . Das Gerät ist mit einem grafischen LCD ausgestattet, das die Messwerte sowohl numerisch als auch grafisch darstellt . Zusätzlich zeigt ein Balkendiagramm den Messwert im gewählten Messbereich an . Die Messzelle ist nach IP67 geschützt und kann somit auch in rauer Industrieumgebung eingesetzt werden . Merkmale Messbereich: 0 . . . 20 kN Messrate: 1 . . . 7200 Hz Genauigkeit: ±0,05 % FS Grafik Display USB-C Schnittstelle PC Software (in Kürze erhältlich) 32 GB Speicher für 30 Mio . Messpunkte verschiedene Alarmmodi Balkendiagramm zur Anzeige des Messwertes im Messbereich Kalibriererinnerung

Prüfgerät für Schältests zur Messung der Haftkraft auf Trägermaterialien / mobile, robuste Bauform / bis 500 N / hohe Genauigkeit / Interner Speicher Das Prüfgerät für Schältests ist ein kompaktes Handmessgerät mit integrierter Kraftmesszelle zur präzisen Messung von Kräften im Bereich von 0 bis 500 N . Das Prüfgerät für Schältests wurde speziell für Schälprüfungen entwickelt und ermöglicht eine umfassende Bewertung der Verarbeitungsqualität . Unser Prüfgerät für Schältests bietet einen manuellen sowie automatischen Messmodus, sowie Kugelrollen auf der Führungsfläche die den Reibwert verringern. Es verfügt über eine einstellbare Abtastrate von 2 bis 100 Hz und unterstützt sowohl metrische als auch imperiale Maßeinheiten . Die Messdauer setzt sich aus Vorlauf-, Mess- und Nachlaufzeit zusammen, die individuell von 0 bis 10 Sekunden konfigurierbar sind . Der integrierte Datenlogger speichert Messreihen und Einzelmessungen, zeigt statistische Werte wie Mittelwert, Minimal- und Maximalwerte sowie grafische Verläufe an . Bei einem maximalen Fahrweg von 150 mm und zwei Fahrgeschwindigkeiten (100 mm/min und 300 mm/min) sorgt das Prüfgerät für Schältests eine große Anpassungsfähigkeit an verschiedene Prüfanforderungen. Einsatz findet es bei der Prüfung von Verbundmaterialien wie beschichteten Holzwerkstoffen, laminierten Oberflächen oder furnierten Platten sowie zur Messung der Haftfestigkeit in Verklebungen diverser Komponenten . Merkmale Für Haftkräfte bis 500 N Hohe Wiederholgenauigkeit Mobile Ausführung Automatischer und manueller Messmodus Durchschnittsmessungen Vorlauf, Nachlauf einstellbar
