Parallelanschlag-Paar 50x14,0x100mm

Parallelunterlagen-Paar, Nr . 6348 Einsatzgehärtet, paarweise feingeschliffen Planparallel und winkelgerecht bearbeitet Toleranz für H und B = 0,01 mm Toleranz für L ± 0,5 Härte: 600-700 HV10 . Länge 125 mm Breite 8 mm Höhe 26 mm Paartoleranz 0,01 mm Nennmaßtoleranz 0,5 mm

Parallelunterlagen-Paar, Nr . 6348 Einsatzgehärtet, paarweise feingeschliffen Planparallel und winkelgerecht bearbeitet Toleranz für H und B = 0,01 mm Toleranz für L ± 0,5 Härte: 600-700 HV10 . Länge 100 mm Breite 4 mm Höhe 12 mm Paartoleranz 0,01 mm Nennmaßtoleranz 0,5 mm

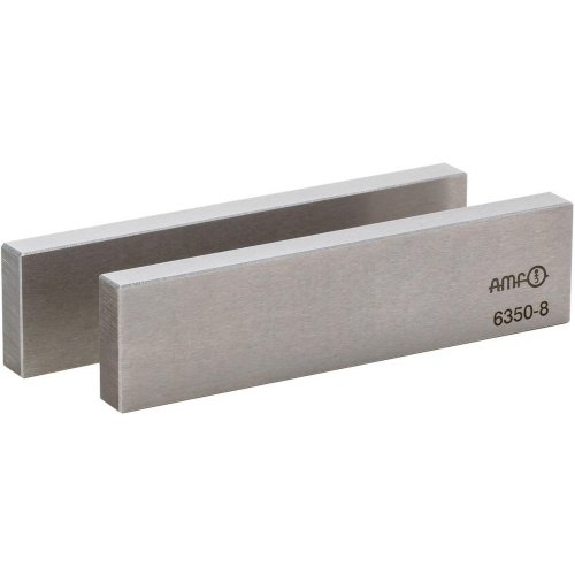

Parallelanschlag-Paar, Nr . 6350 Einsatzgehärtet und in der Höhe paarweise nach Paartoleranz IT 5 geschliffen Absolutes Maß nach DIN 7168 mittel Für kleinere bis mittlere Maschinen Dicke auf die Maschinen-Nuten mit Toleranz H 8 abgestimmt Als Parallel-Unterlagen für Maschinen-Nuten verwendbar . Länge 160 mm Breite 22 mm Höhe 80 mm Paartoleranz 0,013 IT5 mm Nennmaßtoleranz 0,3 DIN 7168 mm Toleranz h7 0,021 mm

Parallelanschlag-Paar, Nr . 6350 Einsatzgehärtet und in der Höhe paarweise nach Paartoleranz IT 5 geschliffen Absolutes Maß nach DIN 7168 mittel Für kleinere bis mittlere Maschinen Dicke auf die Maschinen-Nuten mit Toleranz H 8 abgestimmt Als Parallel-Unterlagen für Maschinen-Nuten verwendbar . Länge 160 mm Breite 28 mm Höhe 100 mm Paartoleranz 0,015 IT5 mm Nennmaßtoleranz 0,3 DIN 7168 mm Toleranz h7 0,021 mm

Parallelunterlagen-Satz im Holzständer, Präzision Ausführung: Einsatzgehärtet (Härte 600700 HV10) und paarweise fein geschliffen . Planparallel und winkelgerecht bearbeitet . Paartoleranz ±0,01 mm . Lieferung im Holzständer . Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet und gewährleisten so eine parallele Aufspannung . Auflagehöhe 842 mm in 1-mm-Stufung (außer 9 mm) . Die fehlenden Abmessungen können durch Zusammenlegen erreicht werden . Satzinhalt je 1 Paar b x h mm: 8 x 11; 8 x 16; 8 x 21; 8 x 26; 8 x 31; 8 x 36; 10 x 13; 10 x 18; 10 x 23; 10 x 28; 10 x 33; 10 x 38; 12 x 15; 12 x 20; 12 x 25; 12 x 30; 12 x 35; 12 x 40; 14 x 17; 14 x 22; 14 x 27; 14 x 32; 14 x 37; 14 x 42 . Länge 125 mm Auflagenhöhe 842 (1-mm-Stufung) * mm

Parallelanschlag-Paar, Nr . 6350 Einsatzgehärtet und in der Höhe paarweise nach Paartoleranz IT 5 geschliffen Absolutes Maß nach DIN 7168 mittel Für kleinere bis mittlere Maschinen Dicke auf die Maschinen-Nuten mit Toleranz H 8 abgestimmt Als Parallel-Unterlagen für Maschinen-Nuten verwendbar . Länge 160 mm Breite 16 mm Höhe 50 mm Paartoleranz 0,011 IT5 mm Nennmaßtoleranz 0,3 DIN 7168 mm Toleranz h7 0,018 mm
