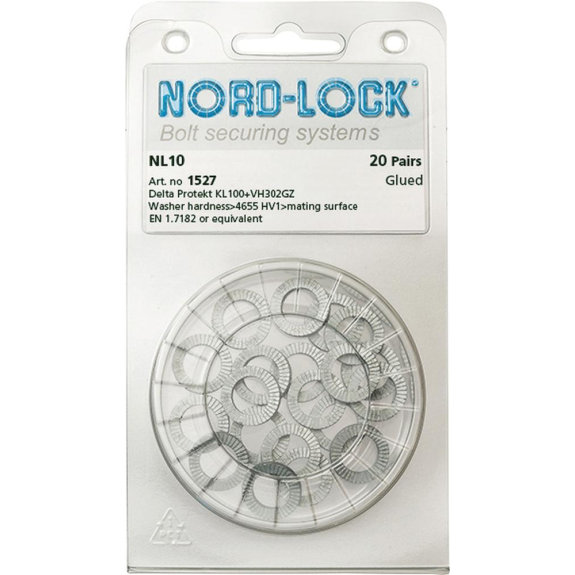

Nord-Lock Scheiben St. Zinklam.NL18 a4St.

U-Scheibe DIN 6340 f.Schrauben M8 Bohrungs-D.8,4mm AMF vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresstWeitere technische Eigenschaften:· S: 4mm· D2: 23mm· D1: 8,4mm

Kegelpfanne DIN 6319D f.Schrauben M10 Bohrungs-D.12mm Kegelwinkel 120Grad AMF Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen)Weitere technische Eigenschaften:· D4: 21mm· D2: 12mm· Kegelwinkel: 120°· Schraubenkraft max.: 26kN· H3: 4,2mm

Kegelpfanne DIN 6319D f.Schrauben M14 Bohrungs-D.16,5mm Kegelwinkel 120Grad AMF Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen)Weitere technische Eigenschaften:· D4: 28mm· D2: 16,5mm· Kegelwinkel: 120°· Schraubenkraft max.: 53kN· H3: 5,6mm

Kegelpfanne DIN 6319G f.Schrauben M12 Bohrungs-D.14,2mm Kegelwinkel 120Grad AMF gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung:Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen . Die Paarung von Kugelscheiben bzw . Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3°Weitere technische Eigenschaften:· D4: 36mm· D2: 14,2mm· Kegelwinkel: 120°· H3: 6mm

U-Scheibe DIN 6340 f.Schrauben M24 Bohrungs-D.25mm AMF vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresstWeitere technische Eigenschaften:· S: 8mm· D2: 60mm· D1: 25mm

Kugelscheibe DIN 6319 C Einsatzgehärtet

Kegelpfanne DIN 6319D f.Schrauben M24 Bohrungs-D.28mm Kegelwinkel 120Grad AMF Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen)Weitere technische Eigenschaften:· D4: 44mm· D2: 28mm· Kegelwinkel: 120°· Schraubenkraft max.: 168kN· H3: 9,5mm

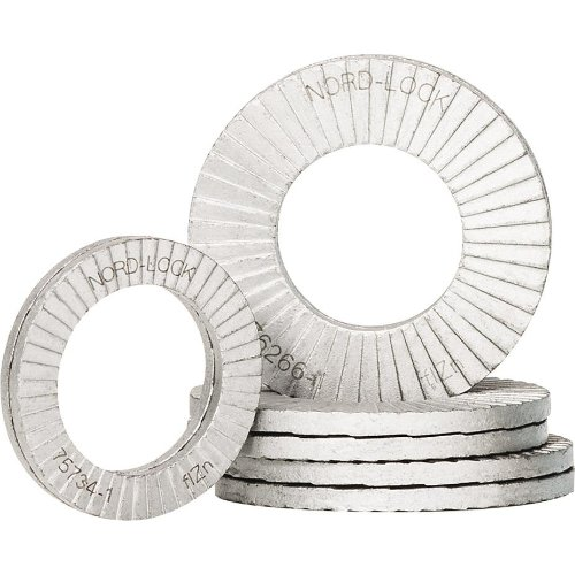

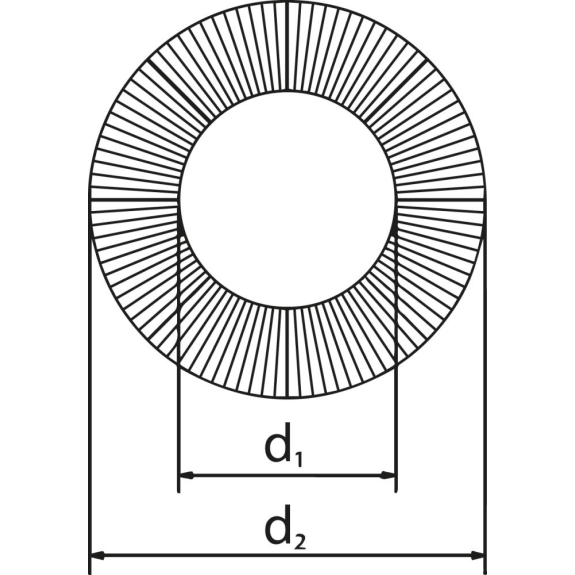

NORD-LOCK-Keilsicherungsscheibe, Stahl, mit Zinklamellen beschichtung Delta Protect Nach DIN 25201 Stahl EN 1.7182 oder gleichwertig, durchgehärtet Schraubverbindung durch Klemmkraft anstatt durch Reibung gesichert Innenseite mit Keilfläche, Außenseite mit Radialrippen Paarweiser Einsatz Ausführung sp: vergrößerter Außendurchmesser zur Erhöhung der Auflagefläche (empfohlen für den Einsatz bei Langlöchern oder auf weichen Materialien wie Aluminium)

NORD-LOCK-Keilsicherungsscheibe, Stahl, mit Zinklamellen beschichtung Delta Protect Nach DIN 25201 Stahl EN 1.7182 oder gleichwertig, durchgehärtet Schraubverbindung durch Klemmkraft anstatt durch Reibung gesichert Innenseite mit Keilfläche, Außenseite mit Radialrippen Paarweiser Einsatz Ausführung sp: vergrößerter Außendurchmesser zur Erhöhung der Auflagefläche (empfohlen für den Einsatz bei Langlöchern oder auf weichen Materialien wie Aluminium)

NORD-LOCK-Keilsicherungsscheibe, Stahl, mit Zinklamellen beschichtung Delta Protect Nach DIN 25201 Stahl EN 1.7182 oder gleichwertig, durchgehärtet Schraubverbindung durch Klemmkraft anstatt durch Reibung gesichert Innenseite mit Keilfläche, Außenseite mit Radialrippen Paarweiser Einsatz Ausführung sp: vergrößerter Außendurchmesser zur Erhöhung der Auflagefläche (empfohlen für den Einsatz bei Langlöchern oder auf weichen Materialien wie Aluminium)

NORD-LOCK-Keilsicherungsscheibe, Stahl, mit Zinklamellen beschichtung Delta Protect Nach DIN 25201 Stahl EN 1.7182 oder gleichwertig, durchgehärtet Schraubverbindung durch Klemmkraft anstatt durch Reibung gesichert Innenseite mit Keilfläche, Außenseite mit Radialrippen Paarweiser Einsatz Ausführung sp: vergrößerter Außendurchmesser zur Erhöhung der Auflagefläche (empfohlen für den Einsatz bei Langlöchern oder auf weichen Materialien wie Aluminium)

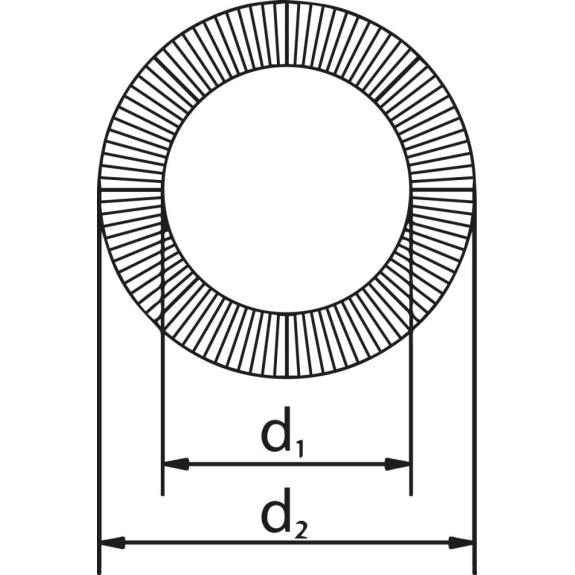

NORD-LOCK-Keilsicherungsscheibe, Edelstahl 254 SMO Nach DIN 25201 EN 1.4547 oder gleichwertig, oberflächengehärtet 254 SMO leistungsstarker Edelstahl mit größerer mechanischer Festigkeit und Korrosionsbeständigkeit als die meisten austenitischen, rostfreien Stähle Hoher Gehalt an Chrom, Nickel und Molybdän für hohe Widerstandfähigkeit gegen Lochfraß und Spaltkorrosion Speziell für den Einsatz in chloridhaltiger/korrosiver Umgebung und Salzwasser-Lösung entwickelt Schraubverbindung durch Klemmkraft anstatt von Reibung gesichert Innenseite mit Keilfläche, Außenseite mit Radialrippen Paarweiser Einsatz Ausführung sp: vergrößerter Außendurchmesser zur Erhöhung der Auflagefläche (empfohlen für den Einsatz bei Langlöchern oder auf weichen Materialien wie Aluminium)

NORD-LOCK-Keilsicherungsscheibe, Edelstahl 254 SMO Nach DIN 25201 EN 1.4547 oder gleichwertig, oberflächengehärtet 254 SMO leistungsstarker Edelstahl mit größerer mechanischer Festigkeit und Korrosionsbeständigkeit als die meisten austenitischen, rostfreien Stähle Hoher Gehalt an Chrom, Nickel und Molybdän für hohe Widerstandfähigkeit gegen Lochfraß und Spaltkorrosion Speziell für den Einsatz in chloridhaltiger/korrosiver Umgebung und Salzwasser-Lösung entwickelt Schraubverbindung durch Klemmkraft anstatt von Reibung gesichert Innenseite mit Keilfläche, Außenseite mit Radialrippen Paarweiser Einsatz Ausführung sp: vergrößerter Außendurchmesser zur Erhöhung der Auflagefläche (empfohlen für den Einsatz bei Langlöchern oder auf weichen Materialien wie Aluminium)

NORD-LOCK-Keilsicherungsscheibe, Edelstahl 254 SMO Nach DIN 25201 EN 1.4547 oder gleichwertig, oberflächengehärtet 254 SMO leistungsstarker Edelstahl mit größerer mechanischer Festigkeit und Korrosionsbeständigkeit als die meisten austenitischen, rostfreien Stähle Hoher Gehalt an Chrom, Nickel und Molybdän für hohe Widerstandfähigkeit gegen Lochfraß und Spaltkorrosion Speziell für den Einsatz in chloridhaltiger/korrosiver Umgebung und Salzwasser-Lösung entwickelt Schraubverbindung durch Klemmkraft anstatt von Reibung gesichert Innenseite mit Keilfläche, Außenseite mit Radialrippen Paarweiser Einsatz Ausführung sp: vergrößerter Außendurchmesser zur Erhöhung der Auflagefläche (empfohlen für den Einsatz bei Langlöchern oder auf weichen Materialien wie Aluminium)
