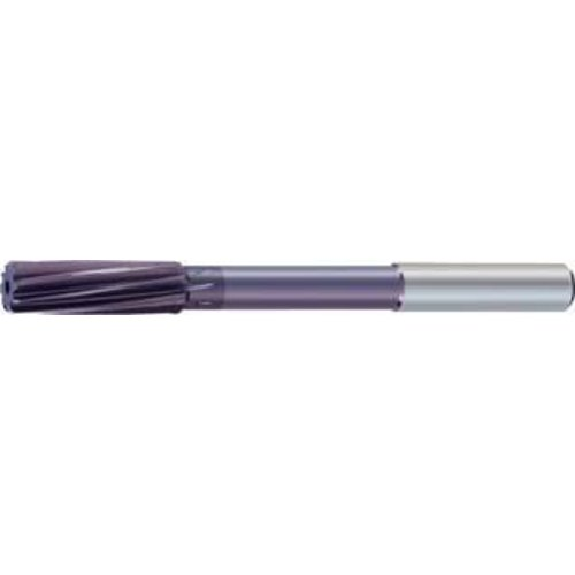

Maschinenreibahle NC VHM 2,00mm TiAlN

Maschinenreibahle, DIN 212-1, HSS-E, Oberfläche blank Ausführung: HSS-E, mit Linksspirale ca . 7°, kurzem Anschnitt und ungleicher Zahnteilung . Somit wird eine saubere und genaue Bohrung erzielt . Mit Zylinderschaft . Toleranz h9 . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts bedingt auch zum Reiben von Sacklöchern geeignet . Besonders für Stahlwerkstoffe wie allgemeine Baustähle, Automatenstähle, Vergütungsstähle, Einsatzstähle, Werkzeugstähle, Schnellarbeitsstähle, Gusseisen, Kugelgrafit- und Temperguss, weiche NE-Metalle wie Aluminium und Messing verwendbar. . Nenn-Ø 18,0 mm Schneidenlänge 56,0 mm Gesamtlänge 182 mm Schaft-Ø h9 14,0 mm Stähle bis 850 N/mm² 10 Stähle bis 1000 N/mm² 8 Stähle bis 1400 N/mm² 5 Rost- und säurebeständige Stähle (INOX) 4 Ti, Ti-Leg . und Sonderstähle 4 Gusseisenwerkstoffe 6 Al, Al- und Mg-Leg . 18 Kupfer, Messing, Bronzen 12

Handreibahle Ausführung: HSS, DIN 206-B mit Linksspirale 7° und langem, konischem Anschnitt (ca . 1/3 der Schneidenlänge) . Die ungleiche Zahnteilung sorgt für eine rattermarkenfreie und genaue Bohrung . Mit Zylinderschaft sowie Vierkant-Antrieb . Oberfläche blank . Anwendung: Für die Einzelfertigung oder Reparaturarbeiten bestens geeignet, nur zum Reiben von Durchgangsbohrungen . Wegen des langen, konischen Anschnittes nicht zur Bearbeitung von Sacklöchern geeignet . Auch für Bohrungen mit unterbrochenem Schnitt geeignet . Besonders für Stahlwerkstoffe bis 500 N/mm² Festigkeit, z . B . allgemeine Baustähle, Stahlwerkstoffe bis 900 N/mm² Festigkeit wie Automatenstähle, Vergütungsstähle, Werkzeugstähle, Einsatzstähle, Gusswerkstoffe und NE-Metalle wie Aluminium, Messing, Kupfer und Bronzen verwendbar . Weitere Abmessungen bzw . gerade genutet auf Anfrage lieferbar. . Nenn-Ø d1 5,0 mm Schneidenlänge l4 44 mm Gesamtlänge l1 87 mm Vierkant SW 3,8 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

NC-Maschinenreibahle Ausführung: Zentrierung bis Ø 3,70 mm beidseitig mit 90° Vollspitze, darüber mit Innenzentrierung, mit geradem Schaft-Ø für die standardisierte Aufnahme in Hydrodehnspannfutter und Hochgenauigkeitsspannfutter . Durch die enge Toleranz der Schäfte wird die Spanngenauigkeit erheblich verbessert . Mit Zylinderschaft, Toleranz h6 . Oberfläche blank . Reibahlen-Herstellungstoleranzen: ganzzahlige Durchmesser sowie 1/10 mm Abmessungen H7, 1/100 mm Abmessungen von Ø 1,01 bis 5,03 mm 0,000/+0,004 mm, über Ø 5,03 mm 0,000/+0,005 mm . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts (ab 3,8 mm) bedingt auch zum Reiben von Sacklöchern geeignet. . Nenn-Ø 2,97 mm Schneidenlänge 15 mm Gesamtlänge 61 mm Schaft-Ø h6 3 mm Stähle bis 850 N/mm² 12 Stähle bis 1000 N/mm² 10 Stähle bis 1400 N/mm² 8 Stähle bis 42 HRC 2 Rost- und säurebeständige Stähle (INOX) 4 Ti, Ti-Leg . und Sonderstähle 4 Gusseisenwerkstoffe 10 Al, Al- und Mg-Leg . 18 Kupfer, Messing, Bronzen 14

Stiftloch-Handreibahle Ausführung: HSS, DIN 9-B mit Linksspirale ca . 7° . Die ungleiche Zahnteilung sorgt für eine rattermarkenfreie und genaue Bohrung . Mit Zylinderschaft sowie Vierkant-Antrieb . Oberfläche blank . Anwendung: Zum Reiben von konischen Bohrungen für Kegelstifte nach DIN 1, DIN 258, DIN 1447, DIN 7977 und DIN 7978 . Für die Einzelfertigung oder Reparaturarbeiten bestens geeignet . Auch für Bohrungen mit unterbrochenem Schnitt geeignet . Mit zylindrischem Spiralbohrer oder Stiftlochbohrer vorbohren . Besonders für Stähle bis 500 N/mm² Festigkeit wie NE-Metalle, Kunststoffe, Stähle bis 1000 N/mm² und Gusswerkstoffe verwendbar . Hinweis: Windeisen zur Handbetätigung siehe (Bestell-Nr . 1860 und 1861). . Nenn-Ø 3 mm kleiner/großer Ø 2,90/4,06 mm Schneidenlänge 58 mm Gesamtlänge 80 mm Schlüsselweite 3,0 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

HM-Maschinenreibahle, DIN 8093 Ausführung: Vollhartmetall bis Nenn-Ø 9,0 mm, hartmetallbestückt ab Nenn-Ø 10,0 mm, mit langem Schneidenteil, kurzem Anschnitt und ungleicher Zahnteilung . Somit wird eine saubere und genaue Bohrung erzielt . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts bedingt auch zum Reiben von Sacklöchern geeignet . Besonders für hochlegierte und gehärtete Stähle bis 52 HRC, Gusswerkstoffe, weiche NE-Metalle wie Aluminium und Messing verwendbar . * nach Werksnorm . Ausführung Vollhartmetall Nenn-Ø 2,8 mm Schneidenlänge 15,0 mm Gesamtlänge 61 mm Schaft-Ø h9 2,8 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² empfohlen Stähle bis 42 HRC empfohlen Stähle bis 52 HRC bedingt geeignet Rost- und säurebeständige Stähle (INOX) empfohlen Ti, Ti-Leg . und Sonderstähle empfohlen Gusseisenwerkstoffe empfohlen Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Maschinen-Kegelreibahle Ausführung: Die ungleiche Zahnteilung sorgt für eine rattermarkenfreie und genaue Bohrung . Mit Zylinderschaft . Anwendung: Zum Reiben von konischen Bohrungen für Kegelstifte nach DIN 1, DIN 258, DIN 1447, DIN 7977 und DIN 7978 . Für die Einzel- und Serienfertigung bestens geeignet . Mit Stiftlochbohrer (Bestell-Nr . 1052) vorbohren . Besonders für Stähle bis 500 N/mm² Festigkeit wie NE-Metalle, Kunststoffe, Stähle und Gusswerkstoffe verwendbar. . Nenn-Ø 6,0 mm kleiner/großer Ø 5,90/8,00 mm Schneidenlänge 105 mm Gesamtlänge 160 mm Schaft-Ø h9 8,00 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

Maschinenreibahle DIN 208, Form B, HSS-E, blank Ausführung: Kurzer Anschnitt und ungleiche Zahnteilung . Somit wird eine saubere und genaue Bohrung erzielt . Mit Morsekegelschaft . Anwendung: Zum Reiben von Durchgangsbohrungen . Besonders für Stahlwerkstoffe wie allgemeine Baustähle, Automatenstähle, Vergütungsstähle, Einsatzstähle, Werkzeugstähle, Schnellarbeitsstähle, Gusseisen, Kugelgrafit- und Temperguss, weiche NE-Metalle wie Aluminium und Messing verwendbar. . Nenn-Ø 22 mm Schneidenlänge 64 mm Gesamtlänge 237 mm MK 2 Stähle bis 850 N/mm² 10 Stähle bis 1000 N/mm² 8 Stähle bis 1400 N/mm² 5 Rost- und säurebeständige Stähle (INOX) 4 Ti, Ti-Leg . und Sonderstähle 4 Gusseisenwerkstoffe 6 Al, Al- und Mg-Leg . 18 Kupfer, Messing, Bronzen 12

VHM-NC-Maschinenreibahle Ausführung: Vollhartmetall, die Baumaße sind ähnlich DIN 212 . Zentrierung bis Ø 3,70 mm beidseitig mit 90° Vollspitze, darüber mit Innenzentrierung, mit geradem Schaft-Ø für die standardisierte Aufnahme in Hydrodehnspannfutter und Hochgenauigkeitsspannfutter . Durch die enge Toleranz h 6 der Schäfte wird die Spanngenauigkeit erheblich verbessert . Mit Zylinderschaft . Oberfläche blank . Reibahlen-Herstellungstoleranzen: ganzzahlige Durchmesser sowie 1/10 mm Abmessungen entsprechen H7, 1/100 mm Abmessungen von Ø 1,01 bis 5,03 mm besitzen eine Toleranz von 0,000/+0,004 mm, über Ø 5,03 mm haben eine Toleranz von 0,000/+0,005 mm . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts (ab 3,8 mm) bedingt auch zum Reiben von Sacklöchern geeignet . Besonders für hochlegierte und gehärtete Stähle bis 52 HRc, Gusswerkstoffe, weiche NE-Metalle wie Aluminium und Messing verwendbar . Weitere Abmessungen auf Anfrage lieferbar. . Nenn-Ø 6,20 mm Schneidenlänge 28 mm Gesamtlänge 101 mm Schaft-Ø h6 8 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² empfohlen Stähle bis 42 HRC empfohlen Stähle bis 52 HRC bedingt geeignet Rost- und säurebeständige Stähle (INOX) empfohlen Ti, Ti-Leg . und Sonderstähle empfohlen Gusseisenwerkstoffe empfohlen Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Nietloch-Reibahle Ausführung: Mit Linksspirale ca . 25° und langem, konischem Anschnitt 1:10 . Die ungleiche Zahnteilung sorgt für eine rattermarkenfreie und genaue Bohrung . Mit Morsekegelschaft . Anwendung: Zum Korrigieren von zu kleinen und von versetzten Bohrungen . Besonders für Stahlwerkstoffe wie allgemeine Baustähle, Automatenstähle, Vergütungsstähle, Einsatzstähle, Werkzeugstähle, Schnellarbeitsstähle, Gusseisen, Kugelgrafit- und Temperguss, weiche NE-Metalle wie Aluminium und Messing verwendbar. . Nenn-Ø k11 20 mm kleiner Ø 14,0 mm Schneidenlänge 155 mm Anschnittlänge 62 mm Gesamtlänge 271 mm Zähnezahl 5 MK 3 Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

HM-Maschinenreibahle, DIN 8094 Ausführung: Hartmetallbestückt, mit langem Schneidenteil, kurzem Anschnitt und ungleicher Zahnteilung . Somit wird eine saubere und genaue Bohrung erzielt . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts bedingt auch zum Reiben von Sacklöchern geeignet . Besonders für hochlegierte und gehärtete Stähle bis 42 HRC, Gusswerkstoffe, weiche NE-Metalle wie Aluminium und Messing verwendbar. . Nenn-Ø 16 mm Schneidenlänge 52 mm Gesamtlänge 210 mm MK 2 Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² empfohlen Stähle bis 42 HRC empfohlen Rost- und säurebeständige Stähle (INOX) empfohlen Ti, Ti-Leg . und Sonderstähle empfohlen Gusseisenwerkstoffe empfohlen Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Aufsteckreibahle Anwendung: Zum Reiben von Durchgangs- oder Sacklochbohrungen . Zum Aufstecken auf Halter nach DIN 217 (Bestell-Nr . 1520) . Besonders für Stahlwerkstoffe wie allgemeine Baustähle, Automatenstähle, Vergütungsstähle, Einsatzstähle, Werkzeugstähle, Schnellarbeitsstähle, Gusseisen, Kugelgrafit- und Temperguss, weiche NE-Metalle wie Aluminium und Messing verwendbar. . Nenn-Ø 46 mm Schneidenlänge 45 mm Gesamtlänge 63 mm Bohrungs-Ø 22 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

VHM Bohrreibahle, Z4, 5 x D Ausführung: Rechtsschneidend, 4-schneidig, Spezialanschliff und Spezialausspitzung . Anwendung: Zum Bohren und Reiben ins Volle in einem Arbeitsgang, bei einer möglichen erreichbaren Bohrungstoleranz von IT7 . Dadurch werden die Haupt- und Nebenzeiten deutlich reduziert, bei gleicher Oberflächenqualität, Maßhaltigkeit und Rundheit wie beim Reiben. . Nenn-Ø 12,01 mm Spirallänge 71 mm Gesamtlänge 118 mm Schaft-Ø = h6 12 mm f 0,350 mm/U Stähle bis 850 N/mm² 60 Stähle bis 1000 N/mm² 45 Stähle bis 1400 N/mm² 30 Gusseisenwerkstoffe 50

Hochleistungs-Reibahle HNC mit IK für Sackloch Mit spezieller HPC-Schneidengeometrie, rechtsschneidend, geradegenutet, EU-Teilung, für die Aufnahme in Hydrodehn-, Schrumpf- und Hochgenauigkeitsfuttern . Oberfläche TiAlN-beschichtet . Volle-Ø-Passung H7, Hundertstel-Ø-Toleranz +0,004/0. . Nenn-Ø 10,00 mm Schneidenlänge 20 mm Gesamtlänge 120 mm Schaft-Ø h6 10 mm Stähle bis 850 N/mm² 180 Stähle bis 1000 N/mm² 140 Stähle bis 1400 N/mm² 80 Gusseisenwerkstoffe 90

Hochleistungs-Reibahle HNC mit IK für Durchgangsloch Mit spezieller HPC-Schneidengeometrie, rechtsschneidend, drallgenutet, EU-Teilung, für die Aufnahme in Hydrodehn-, Schrumpf- und Hochgenauigkeitsfuttern . Oberfläche TiAlN-beschichtet . Volle-Ø-Passung H7, Hundertstel-Ø-Toleranz +0,004/0. . Nenn-Ø 19,00 mm Schneidenlänge 25 mm Gesamtlänge 150 mm Schaft-Ø h6 20 mm Stähle bis 850 N/mm² 180 Stähle bis 1000 N/mm² 140 Stähle bis 1400 N/mm² 80 Gusseisenwerkstoffe 90
