Maschinen Gewindebohrer UNF HSSE 3/ 4-16 Form C

Hand-Gewindebohrer für Rohrgewinde, Fertigschneider mit Anschnitt Form C, 23 Gänge Anwendung: Für Rohrgewinde nach DIN ISO 228/1 (DIN 259) . Besonders für hochfeste Werkstoffe bis 1200 N/mm² Festigkeit, und rost- und säurebeständige Stähle verwendbar. . Gewinde inch G 1/8 Gänge per inch 28 Gewinde-Ø 9,728 mm Gesamtlänge 63 mm Schaft-Vierkant 5,5 mm Kernloch-Ø 8,80 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² geeignet Stähle bis 42 HRC bedingt geeignet Rost- und säurebeständige Stähle (INOX) geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Durchgangs- und Sackloch-Maschinengewindebohrer für metrisches Gewinde, Weißring, Oberfläche nitriert, Format Ausführung: HSS-E, Toleranzfeld 6HX, Typ GG, mit Anschnitt Form C (23 Gänge) . Anwendung: Für metrische Regelgewinde nach ISO DIN 13 . Besonders für Gusswerkstoffe, Grauguss, Temperguss, Kugelgrafitguss und Gusseisen mit Vermikulargrafit verwendbar. . Gewinde M5 Steigung 0,80 mm Gesamtlänge 70 mm Schaft-Ø 6,0 mm Schaft-Vierkant 4,9 mm Kernloch-Ø 4,20 mm Norm DIN 371 Ausführung mit verstärktem Schaft Gusseisenwerkstoffe 10

Sackloch-Maschinengewindebohrer für metrisches Gewinde, TANDEM, HSS-E, Oberfläche dampfangelassen, FORMAT Ausführung: M3M10 DIN 371 mit verstärktem Schaft, M12M20 DIN 376 mit Überlaufschaft . Anwendung: Universal-Gewindebohrer mit breitem Einsatzspektrum für metrische Regelgewinde nach ISO DIN 13. . Gewinde M3 Steigung 0,50 mm Gesamtlänge 56 mm Schaft-Ø 3,5 mm Schaft-Vierkant 2,7 mm Kernloch-Ø 2,50 mm Norm DIN 371 Stähle bis 850 N/mm² 12 Stähle bis 1000 N/mm² 10 Rost- und säurebeständige Stähle (INOX) 6 Gusseisenwerkstoffe 10 Al, Al- und Mg-Leg . 15 Kupfer, Messing, Bronzen 15

Durchgangsloch-Maschinengewindebohrer für metrisches Gewinde, Rotring, Oberfläche blank, Format Ausführung: HSS-E, Toleranzfeld ISO 2/6H, Typ H, mit Schälanschnitt Form B (45 Gänge) . Anwendung: Für metrische Regelgewinde nach ISO DIN 13 . Besonders für hochfeste Stähle wie Vergütungsstähle, leg . Kaltarbeitsstähle und Schnellarbeitsstähle verwendbar. . Gewinde M6 Steigung 1,00 mm Gesamtlänge 80 mm Schaft-Ø 6,0 mm Schaft-Vierkant 4,9 mm Kernloch-Ø 5,00 mm Norm DIN 371 Ausführung mit verstärktem Schaft Stähle bis 1400 N/mm² 8 Stähle bis 42 HRC 6

Durchgangsloch-Maschinengewindebohrer für metrisches Gewinde,TANDEM, HSS-E, Oberfläche dampfangelassen, FORMAT Ausführung: M3M10 DIN 371 mit verstärktem Schaft, M12M20 DIN 376 mit Überlaufschaft . Anwendung: Universal-Gewindebohrer mit breitem Einsatzspektrum für metrische Regelgewinde nach ISO DIN 13. . Gewinde M10 Steigung 1,50 mm Gesamtlänge 100 mm Schaft-Ø 7,0 mm Schaft-Vierkant 5,5 mm Kernloch-Ø 8,50 mm Norm DIN 376 Stähle bis 850 N/mm² 12 Stähle bis 1000 N/mm² 10 Rost- und säurebeständige Stähle (INOX) 8 Gusseisenwerkstoffe 15 Al, Al- und Mg-Leg . 15

Durchgangsloch-Maschinengewindebohrer für metrisches Gewinde, Rotring, Oberfläche blank, Format Ausführung: HSS-E, Toleranzfeld ISO 2/6H, Typ H, mit Schälanschnitt Form B (45 Gänge) . Anwendung: Für metrische Regelgewinde nach ISO DIN 13 . Besonders für hochfeste Stähle wie Vergütungsstähle, leg . Kaltarbeitsstähle und Schnellarbeitsstähle verwendbar. . Gewinde M10 Steigung 1,50 mm Gesamtlänge 100 mm Schaft-Ø 10,0 mm Schaft-Vierkant 8,0 mm Kernloch-Ø 8,50 mm Norm DIN 371 Ausführung mit verstärktem Schaft Stähle bis 1400 N/mm² 8 Stähle bis 42 HRC 6

Handgewindebohrer-Satz für BSW-Gewinde, 3-teilig Ausführung: HSS, DIN 2184, Typ N, Oberfläche blank . Bestehend aus Vorschneider mit Anschnitt Form A (68 Gänge), Mittelschneider mit Anschnitt Form D (3,55 Gänge) und Fertigschneider mit Anschnitt Form C (23 Gänge) . Anwendung: Für Whitworth-Gewinde nach DIN 11 . Besonders für hochfeste Werkstoffe bis 1200 N/mm² Festigkeit, und rost- und säurebeständige Stähle verwendbar. . Gewinde W 1/4 Zoll Gänge 20 Zoll Gewinde-Ø 6,350 mm Gesamtlänge 56 mm Schaft-Vierkant 4,9 mm Kernloch-Ø 5,10 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² geeignet Stähle bis 42 HRC bedingt geeignet Rost- und säurebeständige Stähle (INOX) geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Sackloch-Maschinengewindebohrer für metrisches Gewinde, TANDEM, HSS-E, Oberfläche dampfangelassen, FORMAT Ausführung: M3M10 DIN 371 mit verstärktem Schaft, M12M20 DIN 376 mit Überlaufschaft . Anwendung: Universal-Gewindebohrer mit breitem Einsatzspektrum für metrische Regelgewinde nach ISO DIN 13. . Gewinde M10 Steigung 1,50 mm Gesamtlänge 100 mm Schaft-Ø 10,0 mm Schaft-Vierkant 8,0 mm Kernloch-Ø 8,50 mm Norm DIN 371 Stähle bis 850 N/mm² 12 Stähle bis 1000 N/mm² 10 Rost- und säurebeständige Stähle (INOX) 6 Gusseisenwerkstoffe 10 Al, Al- und Mg-Leg . 15 Kupfer, Messing, Bronzen 15

Durchgangsloch-Maschinengewindebohrer für metrisches Gewinde, Rotring, Oberfläche blank, Format Ausführung: HSS-E, Toleranzfeld ISO 2/6H, Typ H, mit Schälanschnitt Form B (45 Gänge) . Anwendung: Für metrische Regelgewinde nach ISO DIN 13 . Besonders für hochfeste Stähle wie Vergütungsstähle, leg . Kaltarbeitsstähle und Schnellarbeitsstähle verwendbar. . Gewinde M14 Steigung 2,00 mm Gesamtlänge 110 mm Schaft-Ø 11,0 mm Schaft-Vierkant 9,0 mm Kernloch-Ø 12,00 mm Norm DIN 376 Ausführung mit Überlaufschaft Stähle bis 1400 N/mm² 8 Stähle bis 42 HRC 6

Durchgangsloch-Maschinengewindebohrer für metrisches Gewinde, Rotring, Oberfläche blank, Format Ausführung: HSS-E, Toleranzfeld ISO 2/6H, Typ H, mit Schälanschnitt Form B (45 Gänge) . Anwendung: Für metrische Regelgewinde nach ISO DIN 13 . Besonders für hochfeste Stähle wie Vergütungsstähle, leg . Kaltarbeitsstähle und Schnellarbeitsstähle verwendbar. . Gewinde M16 Steigung 2,00 mm Gesamtlänge 110 mm Schaft-Ø 12,0 mm Schaft-Vierkant 9,0 mm Kernloch-Ø 14,00 mm Norm DIN 376 Ausführung mit Überlaufschaft Stähle bis 1400 N/mm² 8 Stähle bis 42 HRC 6

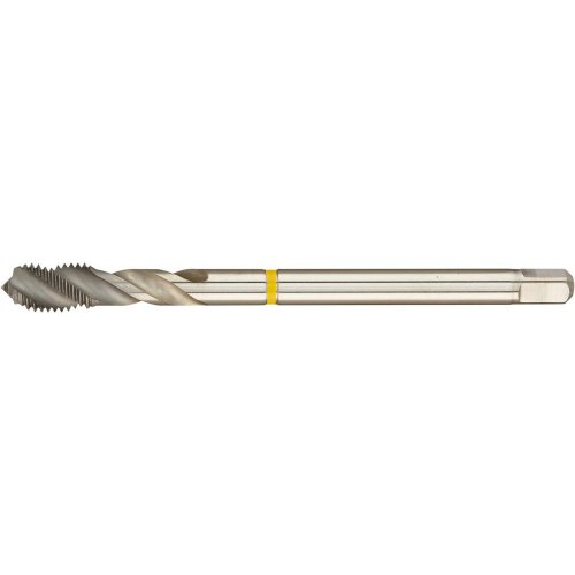

Sackloch-Maschinengewindebohrer für zylindrisches Rohrgewinde, Gelbring, Oberfläche TiCN-beschichtet, Format Ausführung: Mit Anschnitt Form C (23 Gänge) . Anwendung: Für Rohrgewinde DIN ISO 228 (DIN 259) . Besonders für rost-/säurebeständige Stähle wie geschwefelte Stähle, austenitische Stähle, martensitische Stähle und ferritische Stähle verwendbar. . Gewinde Zoll G 1/8 Gewinde-Ø 9,728 mm Gänge pro Zoll 28 Gesamtlänge 90 mm Schaft-Ø 7 mm Schaft-Vierkant 5,5 mm Kernloch-Ø 8,80 mm Rost- und säurebeständige Stähle (INOX) 8

HSS-E PM, Oberfläche TiN-beschichtet, FORMAT Anwendung: Universal-Gewindebohrer mit breitem Einsatzspektrum für metrische Feingewinde nach ISO DIN 13. . Gewinde x Steigung M12 x 1,50 mm Gesamtlänge 100 mm Schaft-Ø 9,0 mm Schaft-Vierkant 7,0 mm Kernloch-Ø 10,50 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 15 Stähle bis 1400 N/mm² 8 Rost- und säurebeständige Stähle (INOX) 12 Ti, Ti-Leg . und Sonderstähle 2 Gusseisenwerkstoffe 15 Al, Al- und Mg-Leg . 20 Kupfer, Messing, Bronzen 20

Handgewindebohrer-Satz für metrisches Gewinde, HSS-E, 3-teilig Ausführung: 3-teiliger Satz, bestehend aus Vorschneider mit Anschnitt Form A (68 Gänge), Mittelschneider mit Anschnitt Form D (3,55 Gänge) und Fertigschneider mit Anschnitt Form C (23 Gänge) . Anwendung: Für metrische Regelgewinde nach ISO DIN 13 . Besonders für hochfeste Werkstoffe bis 1200 N/mm² Festigkeit, und rost- und säurebeständige Stähle verwendbar. . Gewinde M3,5 Steigung 0,60 mm Gesamtlänge 45 mm Schaft-Vierkant 3,0 mm Kernloch-Ø 2,90 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² geeignet Stähle bis 42 HRC bedingt geeignet Rost- und säurebeständige Stähle (INOX) empfohlen Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Durchgangsloch-Maschinengewindebohrer für metrisches Gewinde, Rotring, Oberfläche blank, Format Ausführung: HSS-E, Toleranzfeld ISO 2/6H, Typ H, mit Schälanschnitt Form B (45 Gänge) . Anwendung: Für metrische Regelgewinde nach ISO DIN 13 . Besonders für hochfeste Stähle wie Vergütungsstähle, leg . Kaltarbeitsstähle und Schnellarbeitsstähle verwendbar. . Gewinde M20 Steigung 2,50 mm Gesamtlänge 140 mm Schaft-Ø 16,0 mm Schaft-Vierkant 12,0 mm Kernloch-Ø 17,50 mm Norm DIN 376 Ausführung mit Überlaufschaft Stähle bis 1400 N/mm² 8 Stähle bis 42 HRC 6
