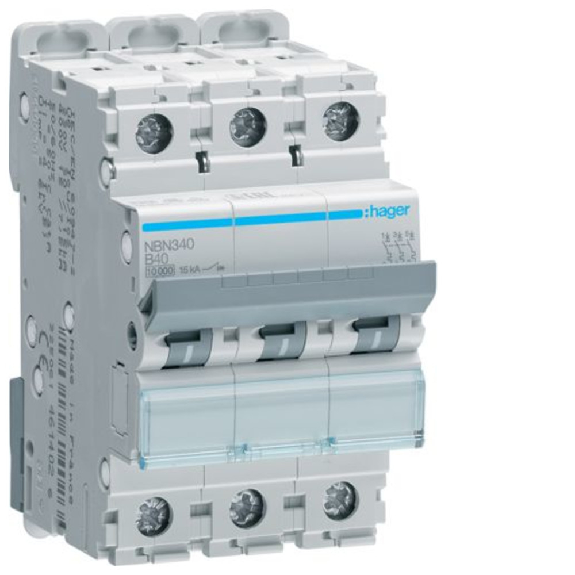

Leitungsschschalter NBN340, 3 polig 10kA/15kA B-40A

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor ßberlast und Kurzschluss.Merkmale:- Schutz gemäß DIN VDE 0100-430 und DIN VDE 0100-530- Erfüllung der Bauvorschriften DIN VDE 0641-11 bzw . IEC/EN 60898-1, DIN VDE 0660-101 bzw . IEC/EN60947-2 und UL1077- Patentierte Anschlussklemme für einfache und sichere Kontaktierung und Handhabung mittels Druckplatte- Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene, für bessere Sichtverhältnisse beim Verdrahten- Leiterquerschnitte bis zu 35 mm2 können über die Anschlussklemme mit Isolierung direkt an das Gerät angeschlossen werden- Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen-----------------------------Auswahlkriterien:Bemessungsstrom: 16 A-----------------------------Technische Daten:Anzahl Pole: 1 Auslösecharakteristik: C Bemessungsspannung: 230 V/ACBemessungsfrequenz: 50 - 60 HzBemessungsschaltvermögen: 6 kAEnergiebegrenzungsklasse: 3 ßberspannungskategorie: III Verschmutzungsgrad: 3 Schutzart: IP 20 Abmessung B x H x T: 17,5 x 88 x 69 mmBetriebstemperatur: -25 bis +55 °CGewicht: 125 gArt.-Nummer: ABB2CDS251001R0164Shop-Nummer: 107917

Fehlerstrom-Schutzschalter (FI) nach EN 61008-1, DIN EN 61008-2-1- VDE 0664 Teil 10 + 11.Merkmale:- Berührungsschutz IP2x nach DIN VDE 0106 Teil 100- geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug)- Anschlussklemmen mit Draht-Einschiebe-Schutz- Bi-Connect-Klemmen unten- externe blaue Test-Taste- mit VDE Zeichen- Beschriftungsmöglichkeit direkt am GerätTechnische Daten:Nennstrom: 40 AArt des Differenzialschutzes: A Empfindlichkeit: 30 mAAnzahl Pole: 4 Anzahl Module: 4 Frequenz: 50 HzBetriebstemperatur: -25 bis +40 °CLagertemperatur: -55 bis +70 °CAnschlussart: Schraubtechnik Anschlussquerschnitt bei flexiblem Leiter: 16 mm2Anschlussquerschnitt bei starrem Leiter: 25 mm2Gesamtverlustleistung unter Nennstrom: 6,5 WH x B x T: 83 x 70 x 70 mmArt.-Nummer: HGRCDA440DShop-Nummer: 104951

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten . Sie schützen so Personen, Tiere und Anlagen . Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen . Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche . Die kostenlose Etikettensoftware hilft bei der Beschriftung . Schalter des Typs A sind puls- und wechselstromsensitiv . Diese Funktion ist netzspannungsunabhängig . Geräte in Standardausführung sind für die ßberwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.Merkmale:- netz- und hilfsspannungsunabhängige Auslösung- sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A)- geringe Baugröße für alle Bemessungsströme- hohe Kurzschlussfestigkeit- beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss- Schaltstellungsanzeige- Sichtfenster für Beschriftungsetiketten- Multifunktionsschaltknebel mit drei Positionen: â??einâ??, â??ausâ??, â??ausgelöstâ??- Neutralleiterposition rechtsTechnische Daten:Montageart: Schnellbefestigung auf Tragschiene Fehlerstrom-Typ: A Bemessungsfehlerstrom: 0,03 APolanzahl: 4 Bemessungsstrom: 40 ANorm: VDE 0664-10, EN 61008-1 Schutzart: IP20 Art.-Nummer: 95762-4014712111127Shop-Nummer: 142713

Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.Bedienungsanleitung beachten! Einbau nur durch Fachpersonal!Merkmale:- nach E-DIN VDE 0641-21 und Maßnorm DIN 43 880 Baugröße 6- für 40 mm-Sammelschienensysteme 12x5/10 mm- Abgang mit QuickConnect-Klemme- einpolig schaltend- mit separater KontaktstellungsanzeigeTechnische Daten:Auslösecharakteristik: E Polanzahl: 3 Nennstrom: 35 ABemessungsspannung: 230/400 VBemessungsisolationsspannung Ui: 690 VBemessungsschaltvermögen: 25 kAFrequenz: 50 Hzßberspannungskategorie: 4 Verschmutzungsgrad: 3 Anzahl Module: 4,5 Montageart: Sammelschiene Schutzart: IP20 Gewicht: 1,26 kgArt.-Nummer: HGRHTS335EShop-Nummer: 102736

Adapter 45 mm für Leistungsschalter Baugröße S0 3RV1.2 und 3RV2.2 maximal 25 A Leitungsquerschnitt AWG10

Ausschalter 20A 3S
