Kopierring KR-D 17/OF 1400/VS 600

Verwendung: zum Befestigung von Ø3 mm TEC-Gitter oder 6 mm Platten . Für die Montage am Profil 25x25 . Besonders empfohlen wegen der einfachen Montage, da keine präzise Bohrung am Rahmen erforderlich ist . Vorbereitet für eine spezielle einbruchhemmender Vorrichtung . Lieferzustand: n.2 Halbklemmen aus schwarzes RAL9005 verstärktes Polyamid; n.1 3x32 Zylinderstift, n.1 M6x30 Innensechskantschraube und n.1 M6 Mutter aus AISI 304 Edelstahl.

Verwendung: zum Einspannen von Platten mit unterschiedlichen Dicken . Lieferzustand: n.1 Klemme aus verstärktes grau RAL7016 Polyamid, n.1 Sechskantmutter M6, n.1 M6x16 halbkugelige Oberseite Schraube und n.2 M4x10 Innensechskantschrauben aus Edelstahl AISI 304.

Verwendung: zum Befestigung von Platten mit unterschiedlicher Stärke . Durch den Abstand des Platens von 7,5/9 mm zum Rohr wird die Schutzvorrichtung abwaschbar . Für die Montage am Profil 25x25 . Lieferszustand: n.2 Halbklemmen aus schwarz RAL9005 verstärkte Polyamid, n.1 M6x30 Innensechskantschraube und 1 M6 Mutter aus AISI 304 Edelstahl.

Verwendung: Verbindung von gezogenen Rundstangen; geeignet für Anwendungen, die Stößen ausgesetzt sind . Lieferzustand: n.1 Verbinder aus UNI 5076 Aluminium, n.1 Innensechskantschrauben UNI5931 und n.1 Sechskantmutter aus verzinktem Stahl . Anzugsmoment: 10 Nm (M6) . Merkmale: bietet eine größere Auflagefläche und eine längere Stangeneinführlänge . Warnungen: bei Verwendung mit handelsüblichen Rundrohren ø12 ist zu überprüfen, ob die Toleranz unserer Artikelnr . 2012 entspricht (+0,1/-0,05).

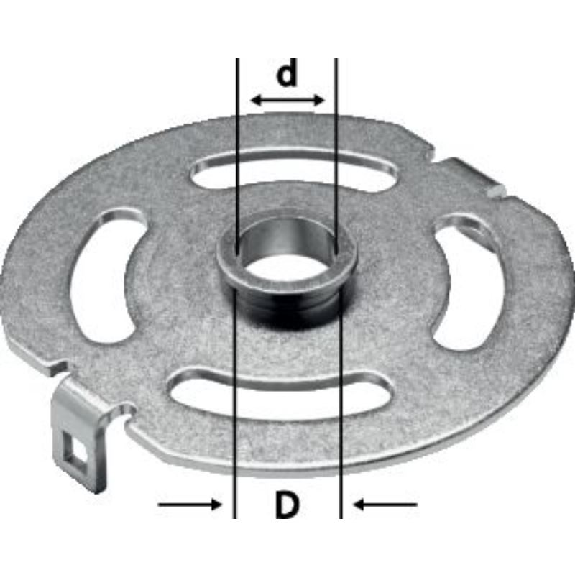

Für OF 900, OF 1000, OF 1010, KF.Zum Abtasten von Frässchablonen, werkzeuglos in die Oberfräse einsetzbar.Technische Daten:d: 27,0 mmD: 30,0 mmGewicht: 66 gArt.-Nummer: FES486033Shop-Nummer: 133902

Für OF 1400/VS 600.Zum Abtasten von Frässchablonen, werkzeuglos in die Oberfräse einsetzbar.Technische Daten:d: 6,5 mmD: 8,5 mmGewicht: 92 gArt.-Nummer: FES492179Shop-Nummer: 133909

Spanneisen Nr.6314V f.T-Nut 10mm Spann-H.8-32mm Spannschraube M10x10x80mm AMF abgeschrägt · mit verstellbarer Stütz- und Spannschraube · Vergütungsstahl lackiertWeitere technische Eigenschaften:· Breite: 30 mm· Länge: 80 mm· A: 15mm· B1: 11mm· B2: 30mm· E2: 30mm· D: M10· E1: 15mm· Gewicht: 340g· L: 80mm· Stärke: 15 mm· LS: 39mm· Schlitzbreite: 11 mm· H: 8 - 32mm

Passend zu OF 1400/VS 600.Für das Festool Verbindungssystem VS 600, werkzeuglos in die Oberfräse einsetzbar..Technische Daten:d: 10,8 mmD: 13,8 mmGewicht: 91 gArt.-Nummer: FES492180Shop-Nummer: 133910

Spanneisen Nr.6314V f.T-Nut 12mm Spann-H.10-40mm Spannschraube M12x12x100mm AMF abgeschrägt · mit verstellbarer Stütz- und Spannschraube · Vergütungsstahl lackiertWeitere technische Eigenschaften:· Breite: 40 mm· Länge: 100 mm· A: 20mm· B1: 14mm· B2: 40mm· E2: 40mm· D: M12· E1: 21mm· Gewicht: 700g· L: 100mm· Stärke: 20 mm· LS: 49mm· Schlitzbreite: 14 mm· H: 10 - 40mm

Spanneisen Nr.6314V f.T-Nut 14mm Spann-H.10-38mm Spannschraube M12x14x100mm AMF abgeschrägt · mit verstellbarer Stütz- und Spannschraube · Vergütungsstahl lackiertWeitere technische Eigenschaften:· Breite: 40 mm· Länge: 100 mm· A: 20mm· B1: 14mm· B2: 40mm· E2: 40mm· D: M12· E1: 21mm· Gewicht: 720g· L: 100mm· Stärke: 20 mm· LS: 49mm· Schlitzbreite: 14 mm· H: 10 - 38mm

Spanneisen Nr.6314V f.T-Nut 18mm Spann-H.13-46mm Spannschraube M16x18x125mm AMF abgeschrägt · mit verstellbarer Stütz- und Spannschraube · Vergütungsstahl lackiertWeitere technische Eigenschaften:· Breite: 50 mm· Länge: 125 mm· A: 25mm· B1: 18mm· B2: 50mm· E2: 45mm· D: M16· E1: 26mm· Gewicht: 1400g· L: 125mm· Stärke: 25 mm· LS: 55mm· Schlitzbreite: 18 mm· H: 13 - 46mm

Spannpratze Nr.6321 f.T-Nut 16mm Spann-H.0-75mm M16x16x160mm AMF stufenlos verstellbar · Stahl · geschmiedet und vergütet · verzinkt · Anwendung:Die stufenlose Spannpratze überbrückt schnell verschiedene Spannhöhen ohne zusätzliche Unterlage und benötigt wenig Platz auf dem Maschinentisch . Sie ist ausgelegt für höchste Belastung und besonders geeignet zum Aufspannen von Schnitt- und Stanzwerkzeugen.Weitere technische Eigenschaften:· Länge: 140 mm· B1: 17mm· B2: 50mm· E2: 55mm· E1: 30mm· Gewicht: 1270g· L: 140mm· H: 0-75mm

Spanneisen Nr.6316V f.T-Nut 18mm L.160mm Spannschraube M16x18x125mm AMF gekröpft · mit verstellbarer Stütz- und Spannschraube · Vergütungsstahl lackiertWeitere technische Eigenschaften:· Breite: 50 mm· Länge: 160 mm· A: 25mm· B1: 18mm· B2: 50mm· E2: 50mm· D: M16· E1: 51,5mm· Gewicht: 1875g· L: 160mm· Stärke: 25 mm· LS: 55mm· Schlitzbreite: 18 mm· H: 36 - 69mm

Spanneisen Nr.6314V f.T-Nut 20mm Spann-H.16-65mm Spannschraube M20x20x160mm AMF abgeschrägt · mit verstellbarer Stütz- und Spannschraube · Vergütungsstahl lackiertWeitere technische Eigenschaften:· Breite: 60 mm· Länge: 160 mm· A: 30mm· B1: 22mm· B2: 60mm· E2: 60mm· D: M20· E1: 30mm· Gewicht: 2600g· L: 160mm· Stärke: 30 mm· LS: 69mm· Schlitzbreite: 22 mm· H: 16 - 65mm
