Flächenspannfutter DIN69871ADB SK40 25mm A100

Kombi-Aufsteckfräsdorn Ausführung: Feingewuchtet . Aus speziellem Einsatzstahl für hoch beanspruchte Bauteile mit einer Zugfestigkeit im Kern von mind . 950 N/mm² . Gehärtet: 58 ± 2 HRC Anwendung: Zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830. Lieferumfang: Kombi-Aufsteckfräsdorn komplett mit Fräseranzugsschraube, Mitnehmerring und Passfeder.

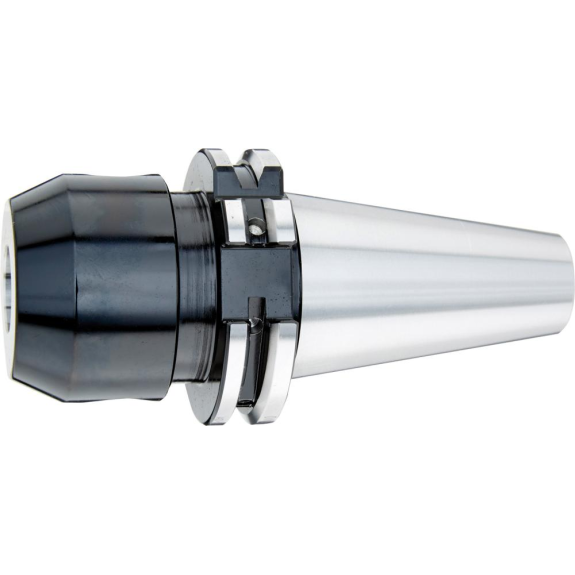

Werkzeugaufnahme Weldon ISO 7388-1 (DIN 69871) AD/B, SK 40, FORTIS Ausführung: Aus legiertem Einsatzstahl, mit zentraler Kühlmittelbohrung und einer Zugfestigkeit im Kern von ca . 950 N/mm² . Mit einer Härtetiefe von mind . 0,5 mm. Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,4 µm Bohrungstoleranz: H5 Gehärtet: 58 ±2 HRC Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit Spannschraube.

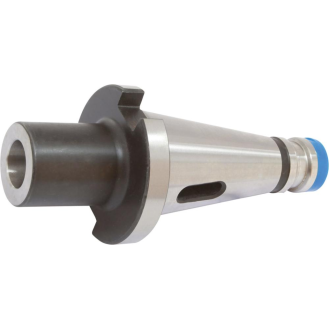

Zwischenhülse ISO 7388-1 (DIN 69871), Form A, SK 40 Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca . 950 N/mm² und einer Härtetiefe von mind . 0,5 mm . Kegel nach DIN 254 . Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Gehärtet: 58 ± 2 HRC Anwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen.

Zwischenhülse SK 50 Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca . 800 N/mm² und einer Härtetiefe von mind . 0,8 mm . Kegel nach DIN 254. Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,0001 mm Gehärtet: 58 ± 2 HRC Anwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen.

Kombi-Aufsteckfräsdorn, ISO 7388-1 (DIN 69871), Form AD, SK 40 Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca . 950 N/mm² und einer Härtetiefe von mind . 0,5 mm . Kegel nach DIN 254 . Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Bohrungstoleranz: H6 Gehärtet: 58 ± 2 HRC Anwendung: Zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830. Lieferumfang: Aufsteckfräsdorn mit Fräseranzugsschraube, Mitnehmerring und Passfedernutenstein.

Kombi-Aufsteckfräsdorn, BT 50 Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca . 950 N/mm² und einer Härtetiefe von mind . 0,5 mm . Kegel nach DIN 254 . Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Rundlaufgenauigkeit: BT 40 = 0,01 mm, BT 50 = 0,015 mm Gehärtet: 58 ± 2 HRC Anwendung: Zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830. Lieferumfang: Kombi-Aufsteckfräsdorn mit Fräseranzugsschraube, Mitnehmerring und Passfeder.
