Ersatzbacken 100mm

Tiefspannbacke Ausführung: Vergütet und im Brünierton angelassen . Besonders niedrige Bauweise, keine überstehenden Spannschrauben . Die Backen spannen durch Keilwirkung gleichzeitig nach vorne und nach unten . Anwendung: Zum Spannen niederer Platten . Lieferumfang: Tiefspannbacke (Paar) komplett mit Befestigungsschrauben DIN 912, Muttern für T-Nuten DIN 508 (Bestell-Nr . 3902) und Sechskantschraubendreher DIN 911. . Nutenbreite 12 mm b 40 mm d M10 h 20 mm I 80 mm I1 39 mm l2 26 mm F1 16 kN F2 0,6 kN

Tiefspannbacke Ausführung: Vergütet und im Brünierton angelassen . Besonders niedrige Bauweise, keine überstehenden Spannschrauben . Die Backen spannen durch Keilwirkung gleichzeitig nach vorne und nach unten . Anwendung: Zum Spannen niederer Platten . Lieferumfang: Tiefspannbacke (Paar) komplett mit Befestigungsschrauben DIN 912, Muttern für T-Nuten DIN 508 (Bestell-Nr . 3902) und Sechskantschraubendreher DIN 911. . Nutenbreite 14 mm b 40 mm d M12 h 20 mm I 80 mm I1 39 mm l2 26 mm F1 22 kN F2 0,9 kN

Stufenleiste

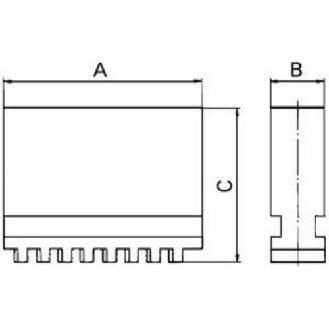

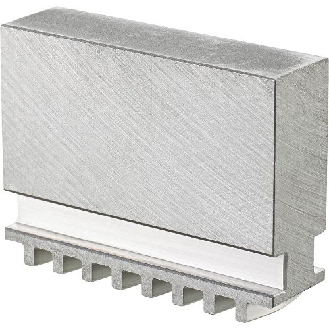

Blockbacke, 3-teiliger Satz Ausführung: Ungestuft, aus 16MnCr5, ungehärtet . Anwendung: Blockbacke für Drei-/Vierbacken-Drehfutter. . Größe 100/110 mm Backenlänge 48 mm Backenbreite 14 mm Backenhöhe 33,5 mm

Blockbacke, 3-teiliger Satz Ausführung: Ungestuft, aus 16MnCr5, ungehärtet . Anwendung: Blockbacke für Drei-/Vierbacken-Drehfutter. . Größe 125 mm Backenlänge 52 mm Backenbreite 18 mm Backenhöhe 41,5 mm

Tiefspannbacke Ausführung: Vergütet und im Brünierton angelassen . Besonders niedrige Bauweise, keine überstehenden Spannschrauben . Die Backen spannen durch Keilwirkung gleichzeitig nach vorne und nach unten . Anwendung: Zum Spannen niederer Platten . Lieferumfang: Tiefspannbacke (Paar) komplett mit Befestigungsschrauben DIN 912, Muttern für T-Nuten DIN 508 (Bestell-Nr . 3902) und Sechskantschraubendreher DIN 911. . Nutenbreite 16 mm b 40 mm d M12 h 20 mm I 80 mm I1 39 mm l2 26 mm F1 22 kN F2 0,9 kN

Blockbacke, 3-teiliger Satz Ausführung: Ungestuft, aus 16MnCr5, ungehärtet . Anwendung: Blockbacke für Drei-/Vierbacken-Drehfutter. . Größe 160 mm Backenlänge 61 mm Backenbreite 18 mm Backenhöhe 47,5 mm

Blockbacke, 3-teiliger Satz Ausführung: Ungestuft, aus 16MnCr5, ungehärtet . Anwendung: Blockbacke für Drei-/Vierbacken-Drehfutter. . Größe 200 mm Backenlänge 69 mm Backenbreite 20 mm Backenhöhe 53,5 mm

Bohrbacke, 3-teilig Ausführung: Nach außen abgestuft, gehärtet . Anwendung: Als Ersatz-Bohrbacke für Drei-/Vierbacken-Drehfutter. . Größe 100/110 mm Backenlänge 48 mm Backenbreite 14 mm Backenhöhe 33,5 mm

Blockbacke, 3-teiliger Satz Ausführung: Ungestuft, aus 16MnCr5, ungehärtet . Anwendung: Blockbacke für Drei-/Vierbacken-Drehfutter. . Größe 250 mm Backenlänge 90 mm Backenbreite 24 mm Backenhöhe 67,5 mm

Bohrbacke, 3-teilig Ausführung: Nach außen abgestuft, gehärtet . Anwendung: Als Ersatz-Bohrbacke für Drei-/Vierbacken-Drehfutter. . Größe 200 mm Backenlänge 69 mm Backenbreite 20 mm Backenhöhe 53,5 mm

Bohrbacke, 3-teilig Ausführung: Nach außen abgestuft, gehärtet . Anwendung: Als Ersatz-Bohrbacke für Drei-/Vierbacken-Drehfutter. . Größe 250 mm Backenlänge 90 mm Backenbreite 24 mm Backenhöhe 67,5 mm

Spannbacke

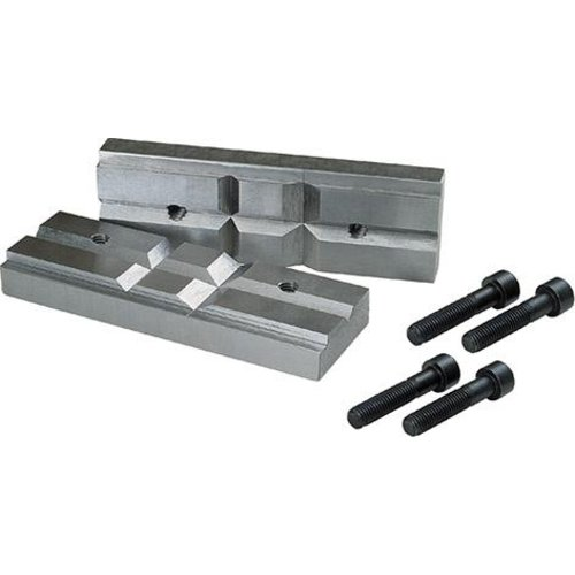

Prismenbacken für Maschinenschraubstöcke BON und BON-EX Normal-Prismenbacken Satz mit 4 Schrauben . Backenbreite 100 mm Backenausführung normal mit 4 Schrauben
