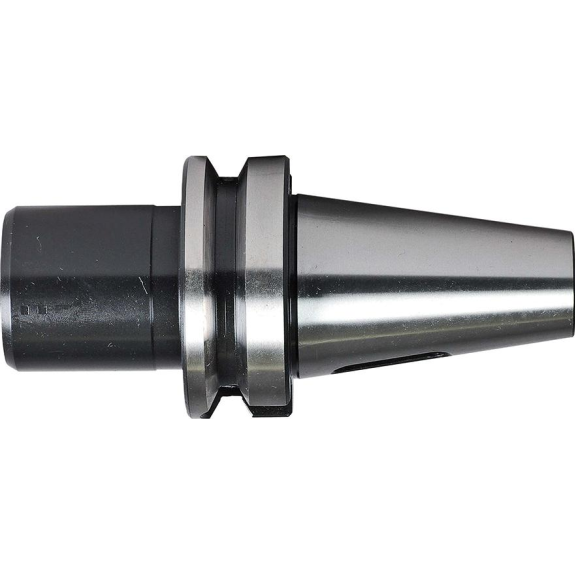

Einsatzhülse JISB6339AD Form D BT40/MK1

Zwischenhülse BT 50 Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca . 950 N/mm² und einer Härtetiefe von mind . 0,5 mm . Kegel nach DIN 254 . Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Bohrungstoleranz: H5 Gehärtet: 58 ± 2 HRC Anwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen.

Messerkopfaufnahme ISO 7388-2 (JIS B 6339 MAS/BT), Form AD, BT 40 Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca . 950 N/mm² und einer Härtetiefe von mind . 0,5 mm . Vergrößerte Anlageflächen und Kühlkanalbohrungen an der Stirnseite . Kegel nach DIN 254 . Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Bohrungstoleranz: H6 Gehärtet: 58 ± 2 HRC Anwendung: Zur Aufnahme von Werkzeugen mit Quernut nach DIN 1880.

Zwischenhülse SK 40 Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca . 800 N/mm² und einer Härtetiefe von mind . 0,8 mm . Kegel nach DIN 254. Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,0001 mm Gehärtet: 58 ± 2 HRC Anwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen.

Kombi-Aufsteckfräsdorn, ISO 7388-1 (DIN 69871), Form AD, SK 40 Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca . 950 N/mm² und einer Härtetiefe von mind . 0,5 mm . Kegel nach DIN 254 . Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Bohrungstoleranz: H6 Gehärtet: 58 ± 2 HRC Anwendung: Zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830. Lieferumfang: Aufsteckfräsdorn mit Fräseranzugsschraube, Mitnehmerring und Passfedernutenstein.

Schrumpffutter SK 40

Werkzeugaufnahme Weldon ISO 7388-1 (DIN 69871) AD/B, SK 40, FORTIS Ausführung: Aus legiertem Einsatzstahl, mit zentraler Kühlmittelbohrung und einer Zugfestigkeit im Kern von ca . 950 N/mm² . Mit einer Härtetiefe von mind . 0,5 mm. Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,4 µm Bohrungstoleranz: H5 Gehärtet: 58 ±2 HRC Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit Spannschraube.
