Blechlocher D.20,4mm PG 13,5 f.Rohre u.Verschraubungen

SANPRO Schraubfitting Stopfen / Endkappen mit Klemmringverschraubung und ßberwurfmutter als alternative zum Abdrückstopfen für SANPRO Mehrschichtverbundrohr in der Abmessung 16x2 mm.System SANPRO Schraubfittings - Profiqualität Made in Germany Einsatzbereiche:Trinkwasserleitungen, Trinkwasserinstallation, Heizungsanlagen, Heizungsinstallation, Flächen- und Decken Heizung, Heizkörperanbindung, ßlfreie Druckluftleitungen bis 10 barEigenschaften Details SANPRO SchraubfittingSchraubfitting als einfache und schnelle Lösung, da kein aufwendiges Montagewerkzeug nötig, da die Verarbeitung ohne Presswerkzeug erfolgt . Die hohlraumlose Abdichtung mit zwei O-Ringen sorgt für dauerhafte Dichtheit und verhindert Eindringen von Luftsauerstoff nach dem Verschrauben . Weitere Daten:Maximale mögliche 95°C Betriebstemperatur (100°C Spitzentemperatur) und 10 bar Betriebsdruck . Schraubfitting Körper aus solidem Messing (CUZn40Pb2) DVGW und KIWA geprüftes und zertifiziertes ProduktßA geprüft und zugelassen für ßsterreichHergestellt nach EN ISO 21003Verarbeitung und Montage für SANPRO Schraub Fittings:Das Rohr wird mit Hilfe einer Rohrschere oder des Rohrabschneider auf die gewünschte Länge zugeschnitten.Bitte achten Sie darauf, dass die Querschnittsfläche des Schnittes im rechten Winkel zum Rohr steht.Vermeiden Sie schräge Schnitte . Hand- und Stichsägen oder stumpfe Werkzeuge sind nicht geeignet zum fachgerechten Ablängen.Anschließend müssen die Rohrenden kalibriert und entgratet werden.Hierzu wird das passende Kombiwerkzeug, Kalibrierer oder Entgrater, bis zum Anschlag in das Rohr eingeführt.Durch Drehen des Kalibrierers oder Entgraters wird das Rohr nun entgratet.Die Drehbewegung erzeugt auf der Rohrinnenseite eine Fase, welche später das Einführen des Fittings erleichtert . Gleichzeitig schützt dies den O-Ring vor Beschädigungen . Zur Montage des Fittings schieben Sie die ßberwurfmutter und den Klemmring auf das Rohr.Anschließend wird die Kupplung vollständig in das Rohr eingeschoben.Der Klemmring und die ßberwurfmutter müssen nun bis zum Anschlag auf den Grundkörper geschoben und handfest angezogen werden.Ein Biegen des Mehrschichtverbundrohres ist nicht unmittelbar nach dem Fitting möglich . Bitte achten Sie auf einen Abstand von mindestens 5x dem Außendurchmesser zu Schraubverbindungen.Nun ziehen Sie die ßberwurfmutter mit geeignetem Werkzeug bis zum Erreichen des entsprechenden Widerstandes an . Nach Abschluss aller Arbeiten ist unbedingt eine Druck- und Dichtheitsprüfung nach DIN EN 806-4 durchzuführen zu führen, um fehlerhafte Verschraubungen zu lokalisieren . Der Anzugmoment für unsere Schraubfittings sind:16er Rohr >- 10 Nm20er Rohr >- 20 Nm26er Rohr >- 25 Nm32er Rohr >- 45 Nm-----------------------------Auswahlkriterien:Größe: 20x2 -----------------------------Technische Daten:Größe: 16x2 Gewicht: 450 gArt.-Nummer: 95214-4251894415937Shop-Nummer: 195061

SANPRO Schraubfitting Stopfen / Endkappen mit Klemmringverschraubung und ßberwurfmutter als alternative zum Abdrückstopfen für SANPRO Mehrschichtverbundrohr in der Abmessung 16x2 mm.System SANPRO Schraubfittings - Profiqualität Made in Germany Einsatzbereiche:Trinkwasserleitungen, Trinkwasserinstallation, Heizungsanlagen, Heizungsinstallation, Flächen- und Decken Heizung, Heizkörperanbindung, ßlfreie Druckluftleitungen bis 10 barEigenschaften Details SANPRO SchraubfittingSchraubfitting als einfache und schnelle Lösung, da kein aufwendiges Montagewerkzeug nötig, da die Verarbeitung ohne Presswerkzeug erfolgt . Die hohlraumlose Abdichtung mit zwei O-Ringen sorgt für dauerhafte Dichtheit und verhindert Eindringen von Luftsauerstoff nach dem Verschrauben . Weitere Daten:Maximale mögliche 95°C Betriebstemperatur (100°C Spitzentemperatur) und 10 bar Betriebsdruck . Schraubfitting Körper aus solidem Messing (CUZn40Pb2) DVGW und KIWA geprüftes und zertifiziertes ProduktßA geprüft und zugelassen für ßsterreichHergestellt nach EN ISO 21003Verarbeitung und Montage für SANPRO Schraub Fittings:Das Rohr wird mit Hilfe einer Rohrschere oder des Rohrabschneider auf die gewünschte Länge zugeschnitten.Bitte achten Sie darauf, dass die Querschnittsfläche des Schnittes im rechten Winkel zum Rohr steht.Vermeiden Sie schräge Schnitte . Hand- und Stichsägen oder stumpfe Werkzeuge sind nicht geeignet zum fachgerechten Ablängen.Anschließend müssen die Rohrenden kalibriert und entgratet werden.Hierzu wird das passende Kombiwerkzeug, Kalibrierer oder Entgrater, bis zum Anschlag in das Rohr eingeführt.Durch Drehen des Kalibrierers oder Entgraters wird das Rohr nun entgratet.Die Drehbewegung erzeugt auf der Rohrinnenseite eine Fase, welche später das Einführen des Fittings erleichtert . Gleichzeitig schützt dies den O-Ring vor Beschädigungen . Zur Montage des Fittings schieben Sie die ßberwurfmutter und den Klemmring auf das Rohr.Anschließend wird die Kupplung vollständig in das Rohr eingeschoben.Der Klemmring und die ßberwurfmutter müssen nun bis zum Anschlag auf den Grundkörper geschoben und handfest angezogen werden.Ein Biegen des Mehrschichtverbundrohres ist nicht unmittelbar nach dem Fitting möglich . Bitte achten Sie auf einen Abstand von mindestens 5x dem Außendurchmesser zu Schraubverbindungen.Nun ziehen Sie die ßberwurfmutter mit geeignetem Werkzeug bis zum Erreichen des entsprechenden Widerstandes an . Nach Abschluss aller Arbeiten ist unbedingt eine Druck- und Dichtheitsprüfung nach DIN EN 806-4 durchzuführen zu führen, um fehlerhafte Verschraubungen zu lokalisieren . Der Anzugmoment für unsere Schraubfittings sind:16er Rohr >- 10 Nm20er Rohr >- 20 Nm26er Rohr >- 25 Nm32er Rohr >- 45 Nm-----------------------------Auswahlkriterien:Größe: 32x3 -----------------------------Technische Daten:Größe: 16x2 Gewicht: 2 kgArt.-Nummer: 95214-4251894415951Shop-Nummer: 197084

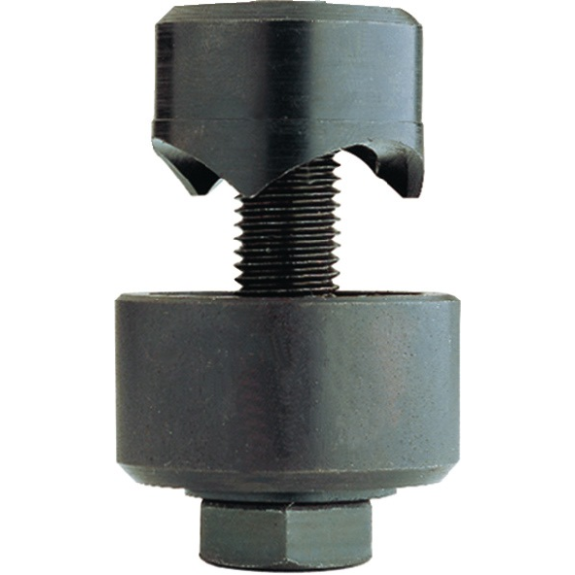

Schraublochstanze (Blechlocher), ohne Kugellager Ausführung: Aus Spezial-Werkzeugstahl . Die Betätigung erfolgt mittels Schraubenschlüssel oder Hydraulikwerkzeugen . Lieferung inkl . Matrize, Stempel und Druckschraube . Anwendung: Zum Stanzen von Löchern in unterschiedlichen Materialien wie Edelstahl-, Kupfer-, Messing-, Aluminium- und Eisenblechen sowie Kunststoff . Besonders geeignet für Arbeiten an schwer zugänglichen Stellen wie Schaltschränken, Armaturentafeln o . Ä . Hinweis: Druckschraube und Matrize vor dem Arbeitsvorgang einfetten . Das vorgebohrte Loch sollte ca . 1 mm größer als die Druckschraube sein. . Lochdurchmesser 20,0 mm Lochdurchmesser PG mm Schraubengröße M10 x 1 x 45 mm Blechstärke max . 2,0 mm

Schraublochstanze (Blechlocher), ohne Kugellager Ausführung: Aus Spezial-Werkzeugstahl . Die Betätigung erfolgt mittels Schraubenschlüssel oder Hydraulikwerkzeugen . Lieferung inkl . Matrize, Stempel und Druckschraube . Anwendung: Zum Stanzen von Löchern in unterschiedlichen Materialien wie Edelstahl-, Kupfer-, Messing-, Aluminium- und Eisenblechen sowie Kunststoff . Besonders geeignet für Arbeiten an schwer zugänglichen Stellen wie Schaltschränken, Armaturentafeln o . Ä . Hinweis: Druckschraube und Matrize vor dem Arbeitsvorgang einfetten . Das vorgebohrte Loch sollte ca . 1 mm größer als die Druckschraube sein. . Lochdurchmesser 22,5 mm Lochdurchmesser PG 16,0 mm Schraubengröße M10 x 1 x 45 mm Blechstärke max . 2,0 mm

Schraublochstanze (Blechlocher), mit Kugellager Ausführung: Aus Spezial-Werkzeugstahl . Die Betätigung erfolgt mittels Schraubenschlüssel oder Hydraulikwerkzeugen . Lieferung inkl . Matrize, Stempel und Druckschraube . Anwendung: Zum Stanzen von Löchern in unterschiedlichen Materialien wie Edelstahl-, Kupfer-, Messing-, Aluminium- und Eisenblechen sowie Kunststoff . Besonders geeignet für Arbeiten an schwer zugänglichen Stellen wie Schaltschränken, Armaturentafeln o . Ä . Hinweis: Druckschraube und Matrize vor dem Arbeitsvorgang einfetten . Das vorgebohrte Loch sollte ca . 1 mm größer als die Druckschraube sein. . Lochdurchmesser 16,0 mm Lochdurchmesser PG mm Schraubengröße M10 x 1 x 45 mm Blechstärke max . 2,0 mm

Schraublochstanze (Blechlocher), ohne Kugellager Ausführung: Aus Spezial-Werkzeugstahl . Die Betätigung erfolgt mittels Schraubenschlüssel oder Hydraulikwerkzeugen . Lieferung inkl . Matrize, Stempel und Druckschraube . Anwendung: Zum Stanzen von Löchern in unterschiedlichen Materialien wie Edelstahl-, Kupfer-, Messing-, Aluminium- und Eisenblechen sowie Kunststoff . Besonders geeignet für Arbeiten an schwer zugänglichen Stellen wie Schaltschränken, Armaturentafeln o . Ä . Hinweis: Druckschraube und Matrize vor dem Arbeitsvorgang einfetten . Das vorgebohrte Loch sollte ca . 1 mm größer als die Druckschraube sein. . Lochdurchmesser 35,0 mm Lochdurchmesser PG mm Schraubengröße M10 x 1 x 55 mm Blechstärke max . 2,0 mm

Profiqualität aus hochwertigem gehärtetem Spezialstahl . Zum leichten Stanzen von Blechen aus Edelstahl, Stahl, Aluminium, Kupfer, Messing, Kunststoff, usw . . Geeignet zum Lochen von Blechstärke bis 1,0 mm bei Edelstahlblechen, 2,0 mm bei Stahlblechen, 4,0 mm bei Bunt-, Leichtmetall- und Kunststoffblechen . Hochfeste Zugschraube für lange Lebensdauer . Robustes Modell mit 3-Punkt Anschnitt . Hinweis: Für eine noch längere Lebensdauer sollte die Zugschraube vor jedem Lochen mit Schneidspray, oder Schneidpaste geschmiert werden . -----------------------------Auswahlkriterien:Lochdurchmesser: 28,3 mm-----------------------------Art.-Nummer: 72226-4260632239445Shop-Nummer: 197506

Schraublochstanze (Blechlocher), mit Kugellager Ausführung: Aus Spezial-Werkzeugstahl . Die Betätigung erfolgt mittels Schraubenschlüssel oder Hydraulikwerkzeugen . Lieferung inkl . Matrize, Stempel und Druckschraube . Anwendung: Zum Stanzen von Löchern in unterschiedlichen Materialien wie Edelstahl-, Kupfer-, Messing-, Aluminium- und Eisenblechen sowie Kunststoff . Besonders geeignet für Arbeiten an schwer zugänglichen Stellen wie Schaltschränken, Armaturentafeln o . Ä . Hinweis: Druckschraube und Matrize vor dem Arbeitsvorgang einfetten . Das vorgebohrte Loch sollte ca . 1 mm größer als die Druckschraube sein. . Lochdurchmesser 25,0 mm Lochdurchmesser PG mm Schraubengröße M10 x 1 x 45 mm Blechstärke max . 2,0 mm

Schraublochstanze (Blechlocher), ohne Kugellager Ausführung: Aus Spezial-Werkzeugstahl . Die Betätigung erfolgt mittels Schraubenschlüssel oder Hydraulikwerkzeugen . Lieferung inkl . Matrize, Stempel und Druckschraube . Anwendung: Zum Stanzen von Löchern in unterschiedlichen Materialien wie Edelstahl-, Kupfer-, Messing-, Aluminium- und Eisenblechen sowie Kunststoff . Besonders geeignet für Arbeiten an schwer zugänglichen Stellen wie Schaltschränken, Armaturentafeln o . Ä . Hinweis: Druckschraube und Matrize vor dem Arbeitsvorgang einfetten . Das vorgebohrte Loch sollte ca . 1 mm größer als die Druckschraube sein. . Lochdurchmesser 37,0 mm Lochdurchmesser PG 29,0 mm Schraubengröße M10 x 1 x 55 mm Blechstärke max . 2,0 mm

Profiqualität aus hochwertigem gehärtetem Spezialstahl . Zum leichten Stanzen von Blechen aus Edelstahl, Stahl, Aluminium, Kupfer, Messing, Kunststoff, usw . . Geeignet zum Lochen von Blechstärke bis 1,0 mm bei Edelstahlblechen, 2,0 mm bei Stahlblechen, 4,0 mm bei Bunt-, Leichtmetall- und Kunststoffblechen . Hochfeste Zugschraube für lange Lebensdauer . Robustes Modell mit 3-Punkt Anschnitt . Hinweis: Für eine noch längere Lebensdauer sollte die Zugschraube vor jedem Lochen mit Schneidspray, oder Schneidpaste geschmiert werden . -----------------------------Auswahlkriterien:Lochdurchmesser: 35,0 mm-----------------------------Art.-Nummer: 72226-4260632239476Shop-Nummer: 195004

Schraublochstanze (Blechlocher), ohne Kugellager Ausführung: Aus Spezial-Werkzeugstahl . Die Betätigung erfolgt mittels Schraubenschlüssel oder Hydraulikwerkzeugen . Lieferung inkl . Matrize, Stempel und Druckschraube . Anwendung: Zum Stanzen von Löchern in unterschiedlichen Materialien wie Edelstahl-, Kupfer-, Messing-, Aluminium- und Eisenblechen sowie Kunststoff . Besonders geeignet für Arbeiten an schwer zugänglichen Stellen wie Schaltschränken, Armaturentafeln o . Ä . Hinweis: Druckschraube und Matrize vor dem Arbeitsvorgang einfetten . Das vorgebohrte Loch sollte ca . 1 mm größer als die Druckschraube sein. . Lochdurchmesser 38,0 mm Lochdurchmesser PG mm Schraubengröße M10 x 1 x 55 mm Blechstärke max . 2,0 mm

Schraublochstanze (Blechlocher), mit Kugellager Ausführung: Aus Spezial-Werkzeugstahl . Die Betätigung erfolgt mittels Schraubenschlüssel oder Hydraulikwerkzeugen . Lieferung inkl . Matrize, Stempel und Druckschraube . Anwendung: Zum Stanzen von Löchern in unterschiedlichen Materialien wie Edelstahl-, Kupfer-, Messing-, Aluminium- und Eisenblechen sowie Kunststoff . Besonders geeignet für Arbeiten an schwer zugänglichen Stellen wie Schaltschränken, Armaturentafeln o . Ä . Hinweis: Druckschraube und Matrize vor dem Arbeitsvorgang einfetten . Das vorgebohrte Loch sollte ca . 1 mm größer als die Druckschraube sein. . Lochdurchmesser 38,0 mm Lochdurchmesser PG mm Schraubengröße M10 x 1 x 55 mm Blechstärke max . 2,0 mm

Schraublochstanze (Blechlocher), ohne Kugellager Ausführung: Aus Spezial-Werkzeugstahl . Die Betätigung erfolgt mittels Schraubenschlüssel oder Hydraulikwerkzeugen . Lieferung inkl . Matrize, Stempel und Druckschraube . Anwendung: Zum Stanzen von Löchern in unterschiedlichen Materialien wie Edelstahl-, Kupfer-, Messing-, Aluminium- und Eisenblechen sowie Kunststoff . Besonders geeignet für Arbeiten an schwer zugänglichen Stellen wie Schaltschränken, Armaturentafeln o . Ä . Hinweis: Druckschraube und Matrize vor dem Arbeitsvorgang einfetten . Das vorgebohrte Loch sollte ca . 1 mm größer als die Druckschraube sein. . Lochdurchmesser 40,0 mm Lochdurchmesser PG mm Schraubengröße M12 x 1,5 x 70 mm Blechstärke max . 2,0 mm

Schraublochstanze (Blechlocher), ohne Kugellager Ausführung: Aus Spezial-Werkzeugstahl . Die Betätigung erfolgt mittels Schraubenschlüssel oder Hydraulikwerkzeugen . Lieferung inkl . Matrize, Stempel und Druckschraube . Anwendung: Zum Stanzen von Löchern in unterschiedlichen Materialien wie Edelstahl-, Kupfer-, Messing-, Aluminium- und Eisenblechen sowie Kunststoff . Besonders geeignet für Arbeiten an schwer zugänglichen Stellen wie Schaltschränken, Armaturentafeln o . Ä . Hinweis: Druckschraube und Matrize vor dem Arbeitsvorgang einfetten . Das vorgebohrte Loch sollte ca . 1 mm größer als die Druckschraube sein. . Lochdurchmesser 54,0 mm Lochdurchmesser PG 42,0 mm Schraubengröße M16 x 1,5 x 80 mm Blechstärke max . 3,0 mm
