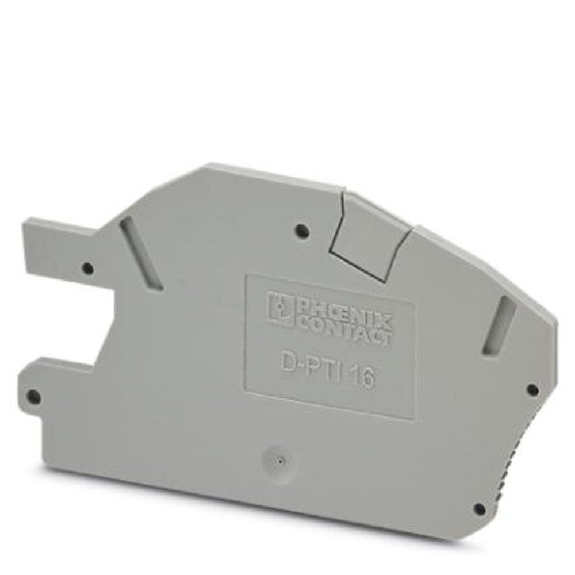

Abschlussdeckel D-PTI 16/S

:- kompatibel zu allen Installationsklemmen von Phoenix Contact- neben der Prüfmöglichkeit im Funktionsschacht verfügt jede Klemmstelle über einen Prüfkontakt- jede Klemmstelle lässt sich eindeutig beschriften und ist bei jeder Klemmeneinbaulage gut erkennbar- kompakte und auf Installationsverteiler abgestimmte Bauform- die neue Push-in-Anschlusstechnik erlaubt das leichte, direkte Einstecken starrer und flexibler Leiter mit Aderendhülse ab 0,34 mm2Technische Daten:Farbe: blau Nennquerschnitt: 16 mm2Isolierstoff: PA Brennbarkeitsklasse nach UL 94: V0 Bemessungsstoßspannung: 6 kVVerschmutzungsgrad: 3 ßberspannungskategorie: III Isolierstoffgruppe: I Norm: DIN EN 50274 (VDE 0660-514):2002-11, DIN EN 50155 (VDE 0115-200):2008-03 Anschlussart: Push-in-Anschluss Anschluss: gemäß Norm IEC 60947-7-1 Leiterquerschnitt starr: 0,5-16 mm2Leiterquerschnitt flexibel: 0,5-16 mm2Leiterquerschnitt AWG: 24-4 Montageart: NS 35/7,5 Art.-Nummer: PHO3214023Shop-Nummer: 142359

:- zur Montage von bis zu 2 Keystone Buchsen- mit integrierten Staubschutzklappen- ohne ModuleTechnische Daten:Abmessung: 80 x 80 mmFarbe: weiß, ähnlich RAL 9010 Art.-Nummer: JD7235264-4Shop-Nummer: 134203

:- de-embedded nach Kat.6A, 500MHz- Einsatz in Auslassdosen und Verteilerrahmen- vollgeschirmtes Einzelmodul- Anschluss von Kat . 5-, Kat.6-, Kat.7- Kabeln- für Datenübertragungen bis 10 Gbit- großflächiger Schirmanschluss mit Zugentlastung- Kategorie 6A nach Norm ISO/IEC- erfüllt die Anforderungen gem . der Standards: IEC 60603-7-51, ANSI/TIA/EIA 568-C.2 IEC 60512-27-100, ISO/IEC 11801- geeignet für PoE+Technische Daten:Anschluss: 8-polig Belegung: EIA/TIA 568 A+B (farblich gekennzeichnet) Aderdurchmesser: AWG22-AWG26 Abmessung: 18 x 24 x 41 mmGewicht: 20 gArt.-Nummer: JD7235264-2Shop-Nummer: 132572

:- mit Kunststofftragstegen- mit Spreizkrallen- 8-polige Buchsenelemente, für 6- und 8-polige Stecker- RJ11/12-Tauglichkeit ohne zusätzliche Reduzierelemente- Stecköffnung schräg nach unten geneigt- Schraubkontakte für einen Leiter bis 1mm ß, 2 Adern je Kontakt- vergoldete Kontaktoberflächen- RoHS konform, halogenfrei- Zentralstück, ohne Abdeckplatte- für Designabdeckungen der Schalterindustrie geeignet (Berker, Busch-Jaeger, GIRA, JUNG, Merten u.a.)Technische Daten:Farbe: reinweiß RAL-Nr . ähnlich: 9010 Ausführung: Buchse Klassifikation: Cat . 3 L x B x H: 80 x 80 x 30 mmNennspannung: 125 VNennstrom: 1 A bei 50°C Schutzart: IP20 Kontaktwiderstand: Kontakte: 2 x 8 LSA Gewicht: 53 gArt.-Nummer: RUT13011216Shop-Nummer: 138876

Zum Aufschrauben in KleinverteilernMerkmale:- Befestigungsmaß Form A nach DIN 47608 Teil 1Technische Daten:Abmessung H x B x L: 26 x 21,5 x 105 mmBefestigungsmaß: 96 mmFarbe: grau Beschriftung: Ziffern 1-0 Gewicht: 0 gArt.-Nummer: COC980995Shop-Nummer: 135888

Technische Daten:Gewicht: 1 gArt.-Nummer: HGRKZN023Shop-Nummer: 102742

-----------------------------Auswahlkriterien:Typ: UT 16 Querschnitt: 1,5 - 25 mm2Farbe: grau -----------------------------Technische Daten:Anzahl der Etagen: 1 Anzahl der Anschlüsse: 2 Brennbarkeitsklasse nach UL 94: V0 Isolierstoff: PA Bemessungsstoßspannung: 8 kVVerschmutzungsgrad: 3 ßberspannungskategorie: III Isolierstoffgruppe: I Norm: IEC 60947-7-1 Gewicht: 303 gArt.-Nummer: PHO3044199Shop-Nummer: 101928

Zur sicheren Verbindung kunstoffisolierter Fernmelde- oder Signalkabel.Merkmale:- mit Fettfüllung gegen Korrosion- die Verbinder arbeiten nach dem bewährten U-Kontakt Prinzip- einführen der zu verbindenden Leiter ohne vorheriges Abisolieren- durch leichten Druck durchdringt der unter Federspannung stehende U-Kontakt die Isolierung und stellt eine feste, erschütterungssichere und dauerhafte Verbindung her- die Verbinder können sowohl in Fernmeldemuffen, als auch in Verbindungs- und Verteilerdosen eingesetzt werden-----------------------------Auswahlkriterien:Typ: UY2, gelb für: 2 Adern 0,4-0,9 Verpackung: einzeln -----------------------------Technische Daten:Gewicht: 72 gArt.-Nummer: COC1024006Shop-Nummer: 135836

Cable sharing Adapter zum gleichzeitigen Betrieb von zwei 4-adrigen Diensten über eine 8-adrige InstallationsleitungEinsatz paarweise: ein Adapter an der Anschlussdose, ein Adapter am VerteilerMerkmale:- geschirmter Adapter mit ßbertragungseigenschaften der Klasse E im Link gemäß IEC 11801 Ed.2.2:2011-06 und DIN EN 50173-1:2011-09- durch schmale Bauform nebeneinander steckbar- kurzer, biegbarer Anschluss-----------------------------Auswahlkriterien:Typ: Fast Ethernet/Fast Ethernet Farbe: silber -----------------------------Technische Daten:Gewicht: 75 gArt.-Nummer: BTR130548-03-EShop-Nummer: 106814

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten . Sie schützen so Personen, Tiere und Anlagen . Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen . Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche . Die kostenlose Etikettensoftware hilft bei der Beschriftung . Schalter des Typs A sind puls- und wechselstromsensitiv . Diese Funktion ist netzspannungsunabhängig . Geräte in Standardausführung sind für die ßberwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.Merkmale:- netz- und hilfsspannungsunabhängige Auslösung- sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A)- geringe Baugröße für alle Bemessungsströme- hohe Kurzschlussfestigkeit- beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss- Schaltstellungsanzeige- Sichtfenster für Beschriftungsetiketten- Multifunktionsschaltknebel mit drei Positionen: â??einâ??, â??ausâ??, â??ausgelöstâ??- Neutralleiterposition rechtsTechnische Daten:Montageart: Schnellbefestigung auf Tragschiene Fehlerstrom-Typ: A Bemessungsfehlerstrom: 0,03 APolanzahl: 4 Bemessungsstrom: 40 ANorm: VDE 0664-10, EN 61008-1 Schutzart: IP20 Art.-Nummer: 95762-4014712090064Shop-Nummer: 142605

Der 2-Port-EtherCAT-Abzweig EK1122 kann in einem EtherCAT-Klemmensegment an beliebiger Stelle zwischen den EtherCAT-Klemmen eingesetzt werden und ermöglicht den Aufbau von EtherCAT-Sterntopologien . Durch den Einsatz mehrerer EK1122 in einer Station kann ein modularer EtherCAT-Sternverteiler realisiert werden. Besondere Merkmale: Anschlusstechnik: 2 x RJ45-Buchsen Anschlusslängen: bis zu 100 m Einsetzbar für den Aufbau einer EtherCAT-Sterntopologie Der EK1122 verfügt über zwei RJ45-Buchsen, die den Anschluss eines Ethernet-Kabels mit RJ45-Stecker ermöglichen und eine Verbindung zu einem weiteren EtherCAT-Segment oder zu einzelnen EtherCAT-Geräten herstellen . Der EK1122 unterstützt das An- und Abkoppeln von EtherCAT-Segmenten im laufenden Betrieb (Hot Connect). Aufgabe im EtherCAT-System Ankopplung von EtherCAT-Abzweigen Datenübertragungsmedium Ethernet/EtherCAT-Kabel (min . Cat.5), geschirmt Entfernung zwischen den Stationen 100 m (100BASE-TX) Protokoll EtherCAT Verzögerung ca . 1 µs Datenübertragungsrate 100 Mbit/s Konfiguration nicht erforderlich Busschnittstelle 2 x RJ45 Spannungsversorgung aus E-Bus Stromaufnahme typ . 220 mA Gewicht ca . 65 g Betriebs-/Lagertemperatur -25...+60 °C/-40...+85 °C EMV-Immunität/Störfestigkeit nach EN 61000-6-2/EN 61000-6-4 Relative Luftfeuchtigkeit 95 %, keine Kondensation Vibrations- und Schockfestigkeit gemäß EN 60068-2-6/EN 60068-2-27 Schutzart/Einbaulage IP20/variabel Zulassungen/Kennzeichnungen CE, UL, ATEX, IECEx, cFMus Ex-Kennzeichnung ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc

Zur Herstellung einer lösbaren Verbindung zwischen zwei Lichtwellenleitern.-----------------------------Auswahlkriterien:Typ: LC/LCdx OM4 Gehäuse/Hülse: Kunststoff/Keramik Farbe: rosa -----------------------------Art.-Nummer: JD-PK100007Shop-Nummer: 106531

Konfektionierbar ohne SpezialwerkzeugMerkmale:- feldkonfektionierbarer Cat.6 Klasse EA Stecker zum Einbau in Steckergehäuse IP67 der Varianten 1, 4, 5, und 14- Einhaltung der Klasse EA nach ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09- für 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus und UPoE) und HDBaseT geeignet- 8-adriger feldkonfektionierbarer RJ45-Stecker für AWG 22- Anschluss von AWG 26/7 - 22/7, AWG 26/1 - 22/1 möglich- einfachste Konfektion - ohne Spezialwerkzeug anzuschließen- industrietaugliches Zinkdruckgussgehäuse- kann als Messstecker auf der IP67-Seite der Variante 1, 4, 5, 6 und 14 eingesetzt werdenTechnische Daten:ß Volldraht Cu-Leiter: 0,4 - 0,64 mmß Litze Cu-Leiter: 0,48 - 0,76 mmAderdurchmesser: bis 1,6 mmKabelmantel: 5,5 - 8,5 mmSchutzart: IP67 Gewicht: 8,2 gArt.-Nummer: BTR1401400810-IShop-Nummer: 102330

Der 3M Scotchlok Verbinder ist für die Verbindung von ein oder mehrdrähtigen Leitern in der Installations Verdrahtungstechnik geeignet und ermöglicht eine Durchgangsverbindung auch an ungeschnittenen Leitern . Er ist einsetzbar sowohl im Steuer , Mess und Regelbereich als auch in der Kfz Elektrik und im Schaltanlagenbau.Seine Funktionsweise beruht auf dem Prinzip eines U Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt . Durch leichten Druck mit der Scotchlok Zange entfernen die U Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her . Das unter einer Federspannung stehende U Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung.Der Verbinder ist im Hochspannungs Prüffeld der 3M Deutschland GmbH in Anlehnung an VDE 0606, 0607, 0303, 0470 und IEC23F geprüft worden und hat alle Bedingungen erfüllt . Die Scotchlok Verbinder sind alle UL und C.S.A . gelistet.Merkmale:- einzigartiger U-Kontakt sorgt für eine zuverlässige elektrische Verbindung- schnelle und einfache Handhabung Í einfach zuklappen, ohne den Draht abzuisolieren oder zu verdrillen- mit UL- und CSA-Zertifizierung- RoHS konformTechnische Daten:Anschlussart: Sicherung, T-tap Anwendungsspannung: Niederspannung Steckverbindertyp: Schneidklemme IDC, Schneidklemme IPC Isolationswerkstoff: Nylon, Polypropylen Betriebsspannung: max . 600 VFarbe: blau Leiterquerschnitt max.: 0,75-1,5 mm2Gewicht: 20 gArt.-Nummer: 3M7100166939Shop-Nummer: 137325
