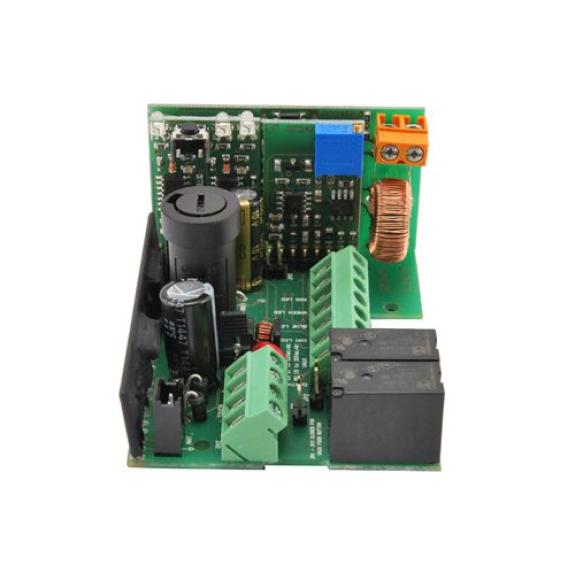

Ricevitore Touch Key
89,00 €IVA incl.
Quantità
Pagamento sicuro
Bonifico
Informazioni di spedizione
3 articoli disponibili
Spese di consegna a partire da:5,89 €IVA incl.
Spedizione: consegna tra il 02/01 e il 05/01
Venduto e spedito da
Marchio: Futura Group
Ricevitore RF a 433,92 MHz per sistema Touch Key
Ricevitore RF a 433,92 MHz per sistema Touch Key .
È composto da un modulo ibrido della RF Solutions che integra sia un ricevitore supereterodina ad alta sensibilità e sia un completo decoder keeloq, da un modulo basato su un microcontrollore che genera e gestisce il segnale da applicare al pannello sensibile al tocco, da un modulo sensore in grado di rilevare il tocco sul pannello e da un modulo contenente la logica cablata che gestisce due relè .
È in grado di apprendere i codici base di un massimo di cinquanta diversi encoder; per cui, per ogni sistema, è possibile associare fino a cinquanta unità portatili Radiocomando Touch Key .
Il Sistema TOUCH KEY.. .
Come funziona questo sistema: lunità base genera, tramite una placca di metallo in funzione di antenna, un campo elettrico sinusoidale a 125 kHz e quando la persona che tiene in tasca lunità portatile tocca la placca, il campo elettrico si propaga sfruttando il suo corpo come estensione dellantenna trasmittente, irradiando il segnale fino a fargli raggiungere il sensibilissimo ricevitore dellunità portatile; i fenomeni elettrici che interessano il corpo a seguito del contatto con la placca sono di entità tale da non costituire pericolo e da non alterare il funzionamento dellorganismo .
Lunità portatile rileva il segnale mediante una propria antenna ricevente, lo amplifica e lo discrimina, quindi risponde trasmettendo un segnale codificato secondo lalgoritmo Keeloq della Microchip, grazie a un TX radio UHF operante in AM a 433 MHz; tale segnale, irradiato dallantenna dellunità portatile, è di potenza tale (2 mW circa) da poter essere ricevuto ad alcuni metri di distanza anche in presenza di ostacoli .
Viene ricevuto dal modulo ricevente dellunità base, che lo amplifica e demodula in ampiezza, inviando al microcontrollore della stessa unità i dati da decifrare .
Questo li decodifica secondo il solito algoritmo Keeloq e comanda la chiusura del relé che comanda lelettroserratura del cancello o tornello .
Ogni volta che si tocca la placca, lunità base rileva il contatto e fa illuminare un LED rosso; se al contatto segue la trasmissione, da parte dellunità portatile, del codice esatto e se tale codice è correttamente decifrato dalla base, questultima fa accendere per un istante il LED verde e scattare, per un periodo analogo, il relé di comando dellelettroserratura. In caso contrario, ovvero se non riceve alcun segnale in risposta al tocco o se il codice è sbagliato, resta acceso il LED rosso .
La presenza dellalimentazione principale viene indicata dallaccensione del LED blu.Bene, spiegato il funzionamento di massima, andiamo nel dettaglio delle varie unità, iniziando con quella tascabile .
Specifiche tecniche Alimentazione: da 11 a 30 Vdc Frequenza di funzionamento del ricevitore: 433,92 MHz Codifica: Rolling Code (RC) con 28 milioni di codici variabili Uscite: due relè 5 V Carico max .
applicabile allo scambio dei relè: 48 Vcc/ca con assorbimento max .
1A Protezione: fusibile ritardato 5x20 mm - 160 mA Dimensioni (mm): 77x57,3x38,3
È composto da un modulo ibrido della RF Solutions che integra sia un ricevitore supereterodina ad alta sensibilità e sia un completo decoder keeloq, da un modulo basato su un microcontrollore che genera e gestisce il segnale da applicare al pannello sensibile al tocco, da un modulo sensore in grado di rilevare il tocco sul pannello e da un modulo contenente la logica cablata che gestisce due relè .
È in grado di apprendere i codici base di un massimo di cinquanta diversi encoder; per cui, per ogni sistema, è possibile associare fino a cinquanta unità portatili Radiocomando Touch Key .
Il Sistema TOUCH KEY.. .
Come funziona questo sistema: lunità base genera, tramite una placca di metallo in funzione di antenna, un campo elettrico sinusoidale a 125 kHz e quando la persona che tiene in tasca lunità portatile tocca la placca, il campo elettrico si propaga sfruttando il suo corpo come estensione dellantenna trasmittente, irradiando il segnale fino a fargli raggiungere il sensibilissimo ricevitore dellunità portatile; i fenomeni elettrici che interessano il corpo a seguito del contatto con la placca sono di entità tale da non costituire pericolo e da non alterare il funzionamento dellorganismo .
Lunità portatile rileva il segnale mediante una propria antenna ricevente, lo amplifica e lo discrimina, quindi risponde trasmettendo un segnale codificato secondo lalgoritmo Keeloq della Microchip, grazie a un TX radio UHF operante in AM a 433 MHz; tale segnale, irradiato dallantenna dellunità portatile, è di potenza tale (2 mW circa) da poter essere ricevuto ad alcuni metri di distanza anche in presenza di ostacoli .
Viene ricevuto dal modulo ricevente dellunità base, che lo amplifica e demodula in ampiezza, inviando al microcontrollore della stessa unità i dati da decifrare .
Questo li decodifica secondo il solito algoritmo Keeloq e comanda la chiusura del relé che comanda lelettroserratura del cancello o tornello .
Ogni volta che si tocca la placca, lunità base rileva il contatto e fa illuminare un LED rosso; se al contatto segue la trasmissione, da parte dellunità portatile, del codice esatto e se tale codice è correttamente decifrato dalla base, questultima fa accendere per un istante il LED verde e scattare, per un periodo analogo, il relé di comando dellelettroserratura. In caso contrario, ovvero se non riceve alcun segnale in risposta al tocco o se il codice è sbagliato, resta acceso il LED rosso .
La presenza dellalimentazione principale viene indicata dallaccensione del LED blu.Bene, spiegato il funzionamento di massima, andiamo nel dettaglio delle varie unità, iniziando con quella tascabile .
Specifiche tecniche Alimentazione: da 11 a 30 Vdc Frequenza di funzionamento del ricevitore: 433,92 MHz Codifica: Rolling Code (RC) con 28 milioni di codici variabili Uscite: due relè 5 V Carico max .
applicabile allo scambio dei relè: 48 Vcc/ca con assorbimento max .
1A Protezione: fusibile ritardato 5x20 mm - 160 mA Dimensioni (mm): 77x57,3x38,3
Caratteristiche
- Applicazioni
- per telecomando radio
- Codice DirectIndustry
- 0017727125
Descrizione
Ricevitore RF a 433,92 MHz per sistema Touch Key
Ricevitore RF a 433,92 MHz per sistema Touch Key .
È composto da un modulo ibrido della RF Solutions che integra sia un ricevitore supereterodina ad alta sensibilità e sia un completo decoder keeloq, da un modulo basato su un microcontrollore che genera e gestisce il segnale da applicare al pannello sensibile al tocco, da un modulo sensore in grado di rilevare il tocco sul pannello e da un modulo contenente la logica cablata che gestisce due relè .
È in grado di apprendere i codici base di un massimo di cinquanta diversi encoder; per cui, per ogni sistema, è possibile associare fino a cinquanta unità portatili Radiocomando Touch Key .
Il Sistema TOUCH KEY.. .
Come funziona questo sistema: lunità base genera, tramite una placca di metallo in funzione di antenna, un campo elettrico sinusoidale a 125 kHz e quando la persona che tiene in tasca lunità portatile tocca la placca, il campo elettrico si propaga sfruttando il suo corpo come estensione dellantenna trasmittente, irradiando il segnale fino a fargli raggiungere il sensibilissimo ricevitore dellunità portatile; i fenomeni elettrici che interessano il corpo a seguito del contatto con la placca sono di entità tale da non costituire pericolo e da non alterare il funzionamento dellorganismo .
Lunità portatile rileva il segnale mediante una propria antenna ricevente, lo amplifica e lo discrimina, quindi risponde trasmettendo un segnale codificato secondo lalgoritmo Keeloq della Microchip, grazie a un TX radio UHF operante in AM a 433 MHz; tale segnale, irradiato dallantenna dellunità portatile, è di potenza tale (2 mW circa) da poter essere ricevuto ad alcuni metri di distanza anche in presenza di ostacoli .
Viene ricevuto dal modulo ricevente dellunità base, che lo amplifica e demodula in ampiezza, inviando al microcontrollore della stessa unità i dati da decifrare .
Questo li decodifica secondo il solito algoritmo Keeloq e comanda la chiusura del relé che comanda lelettroserratura del cancello o tornello .
Ogni volta che si tocca la placca, lunità base rileva il contatto e fa illuminare un LED rosso; se al contatto segue la trasmissione, da parte dellunità portatile, del codice esatto e se tale codice è correttamente decifrato dalla base, questultima fa accendere per un istante il LED verde e scattare, per un periodo analogo, il relé di comando dellelettroserratura. In caso contrario, ovvero se non riceve alcun segnale in risposta al tocco o se il codice è sbagliato, resta acceso il LED rosso .
La presenza dellalimentazione principale viene indicata dallaccensione del LED blu.Bene, spiegato il funzionamento di massima, andiamo nel dettaglio delle varie unità, iniziando con quella tascabile .
Specifiche tecniche Alimentazione: da 11 a 30 Vdc Frequenza di funzionamento del ricevitore: 433,92 MHz Codifica: Rolling Code (RC) con 28 milioni di codici variabili Uscite: due relè 5 V Carico max .
applicabile allo scambio dei relè: 48 Vcc/ca con assorbimento max .
1A Protezione: fusibile ritardato 5x20 mm - 160 mA Dimensioni (mm): 77x57,3x38,3
È composto da un modulo ibrido della RF Solutions che integra sia un ricevitore supereterodina ad alta sensibilità e sia un completo decoder keeloq, da un modulo basato su un microcontrollore che genera e gestisce il segnale da applicare al pannello sensibile al tocco, da un modulo sensore in grado di rilevare il tocco sul pannello e da un modulo contenente la logica cablata che gestisce due relè .
È in grado di apprendere i codici base di un massimo di cinquanta diversi encoder; per cui, per ogni sistema, è possibile associare fino a cinquanta unità portatili Radiocomando Touch Key .
Il Sistema TOUCH KEY.. .
Come funziona questo sistema: lunità base genera, tramite una placca di metallo in funzione di antenna, un campo elettrico sinusoidale a 125 kHz e quando la persona che tiene in tasca lunità portatile tocca la placca, il campo elettrico si propaga sfruttando il suo corpo come estensione dellantenna trasmittente, irradiando il segnale fino a fargli raggiungere il sensibilissimo ricevitore dellunità portatile; i fenomeni elettrici che interessano il corpo a seguito del contatto con la placca sono di entità tale da non costituire pericolo e da non alterare il funzionamento dellorganismo .
Lunità portatile rileva il segnale mediante una propria antenna ricevente, lo amplifica e lo discrimina, quindi risponde trasmettendo un segnale codificato secondo lalgoritmo Keeloq della Microchip, grazie a un TX radio UHF operante in AM a 433 MHz; tale segnale, irradiato dallantenna dellunità portatile, è di potenza tale (2 mW circa) da poter essere ricevuto ad alcuni metri di distanza anche in presenza di ostacoli .
Viene ricevuto dal modulo ricevente dellunità base, che lo amplifica e demodula in ampiezza, inviando al microcontrollore della stessa unità i dati da decifrare .
Questo li decodifica secondo il solito algoritmo Keeloq e comanda la chiusura del relé che comanda lelettroserratura del cancello o tornello .
Ogni volta che si tocca la placca, lunità base rileva il contatto e fa illuminare un LED rosso; se al contatto segue la trasmissione, da parte dellunità portatile, del codice esatto e se tale codice è correttamente decifrato dalla base, questultima fa accendere per un istante il LED verde e scattare, per un periodo analogo, il relé di comando dellelettroserratura. In caso contrario, ovvero se non riceve alcun segnale in risposta al tocco o se il codice è sbagliato, resta acceso il LED rosso .
La presenza dellalimentazione principale viene indicata dallaccensione del LED blu.Bene, spiegato il funzionamento di massima, andiamo nel dettaglio delle varie unità, iniziando con quella tascabile .
Specifiche tecniche Alimentazione: da 11 a 30 Vdc Frequenza di funzionamento del ricevitore: 433,92 MHz Codifica: Rolling Code (RC) con 28 milioni di codici variabili Uscite: due relè 5 V Carico max .
applicabile allo scambio dei relè: 48 Vcc/ca con assorbimento max .
1A Protezione: fusibile ritardato 5x20 mm - 160 mA Dimensioni (mm): 77x57,3x38,3
