Oscilloscopio da Laboratorio 2 Canali 200 MHz

Oscilloscopio portatile a forma di penna . Alimentato tramite porta USB, dispone di un singolo canale con banda passante da 20 MHz, frequenza di campionamento (in Tempo Reale): 96 MSa/s, profondità di memoria max . 1 M/CH, 20 tipi di misurazioni automatiche, cambio portata manuale tramite commutatore a rotella, funzione DVM, funzione FFT (Fast Fourier Transform), LED di stato, software per l'analisi in tempo reale con il PC con possibilità di esportare le schermate, stamparle, salvarle e aprirle . Contenuto della confezione: Oscilloscopio e CD con software . N.B . Loscilloscopio viene fornito con manuale in Italiano .   Specifiche tecniche Verticale - Canali: 1 - Larghezza di banda: 20 MHz - Impedenza di ingresso: 1 Mohm - Sensibilità di ingresso: da 20 mV/div a 50 V/div - Accoppiamento Ingresso: DC / AC / GND - Precisione Verticale: circa il 3% - Risoluzione: 8 bit - Profondità di memoria: max . 1 M/CH - Tensione massima: circa 50 V (senza attenuazione) - Protezione di ingresso: 100V (DC+AC Peak) Orizzontale - Sample Rate: Max . 96 MSa/s - Base dei tempi: da 1 ns/div a 5000 s/div (Step by 1-2-5) Trigger - Sorgente di Trigger: CH1 - Tipo di Trigger: Edge Trigger Cursore e Misurazione - Misura di tensione: Vmax, Vmin, Vpp, Vamp, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot - Valori di tempo: Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle - Cursori di misurazione: Cross, Trace, Horizontal, Vertical - Math: +,-, x,÷, FFT - Range di tensione: 20 mV to 20 V/div @ x 1 probe Altro - FFT: Rectangular, Hanning, Hamming, Blackman - Auto Set: Sì - Interfaccia: USB 2.0 - Sistema operativo supportato: Windows 2000/ XP / Vista / 7 / 8 / 10 - Alimentazione: tramite porta USB - Dimensioni (mm): 230x42x25 - Peso: 263 grammi Download Driver Windows 10 [wpdm_package id='94907']

Oscilloscopio USB per PC 2 Canali 20 MHz L'oscilloscopio USB per PC a 2 canali con banda passante da 20 MHz è un dispositivo dalle prestazioni di alto livello, caratterizzato da un design innovativo e un case in alluminio anodizzato che garantisce eccellente resistenza al calore e all'abrasione. Questo strumento versatile è dotato di numerose funzionalità avanzate per soddisfare le esigenze degli utenti più esigenti. Caratteristiche Tecniche: Massima Velocità di Campionamento in Tempo Reale: 48 MS/s Profondità di Memoria: 1 Mbyte/canale Funzione FFT (Fast Fourier Transform) Integrata 20 Misurazioni Automatiche Memorizzazione delle Forme d'Onda Regolazione dell'Intensità Luminosa della Forma d'Onda Interfaccia Utente Selezionabile in Diverse Lingue: Inglese, Francese, Tedesco, Cinese Requisiti di Sistema: Windows XP / Vista / 7 / 8 / 10 PC con processore superiore a 1 GHz, memoria 128 MB, 500 MB di spazio libero su Hard Disk Risoluzione dello Schermo 800x600 Configurazione Consigliata: Windows XP SP2, processore 2,4 GHz, memoria 512 MB, 80 GB di spazio libero su Hard Disk Risoluzione 1024x768 o 1280x1024 Contenuto della Confezione: Oscilloscopio CD con Software e Manuale (in Inglese) 2 Sonde 100 MHz Cavo USB L'oscilloscopio USB per PC 2 Canali 20 MHz della marca Futura Group è la soluzione ideale per professionisti e appassionati che cercano un dispositivo affidabile e performante per le proprie esigenze di misurazione e analisi. Grazie alla sua interfaccia USB 2.0 e alla possibilità di connettere più dispositivi allo stesso PC, questo oscilloscopio offre una grande flessibilità e facilità d'uso. Con le sue numerose funzionalità avanzate e la sua costruzione robusta, questo oscilloscopio si distingue per la sua affidabilità e precisione, rendendolo uno strumento indispensabile per laboratori, officine e ambienti industriali.

Compatto Data Logger con prestazioni di alto livello, design innovativo, case in alluminio anodizzato con un'eccellente resistenza al calore e all'abrasione, batteria al litio ricaricabile integrata. È in grado di misurare il valore efficace (true RMS) e memorizzare in tempo reale, tramite lapposito software installato su PC e collegato tramite porta USB o via Bluetooth, l'andamento di corrente, tensione, resistenza, capacità, diodi e continuità . Grazie alla connessione USB nessuna alimentazione esterna è necessaria e l'installazione è facile e diretta . Nel caso di connessione Bluetooth verrà sfruttata la batteria al Litio per poter alimentare il Data Logger. Viene fornito completo di contenitore già montato e collaudato, puntali, sonda di temperatura, cavo USB e software .   Specifiche tecniche   Funzione  Range Precisione Risoluzione DC Voltage 60.00mV ±1% ±1 digit 10uV 600.00mV 100uV 6.00V 1mV 60.00V 10mV 60.00V 100mV 800V 1V AC Voltage 60.00mV ±1%±3 digit 10uV 600.00mV 100uV 6.00V 1mV 60.00V 10mV 600.0V 100mV DC Current 60.00mA ±1.5%±1 digit 10uA 600.00mA ±1%±1 digit 100uA 6.000A ±1.5%±3 digit 1mA 10.00A 10mA AC Current 60.00mA ±1.5%±1 digit 10uA 600.00mA ±1%±1 digit 100uA 6.000A ±1.5%±3 digit 1mA 10.00A 10mA Resistance 600 ±1%±3 digit 0.1Ω 6.000 K ±1%±1 digit 1Ω 60.00 K 10Ω 600.0 K 100Ω 6.000 M 1KΩ 60.00 M ±1.5%±3 digit 10KΩ Capacitance 40.00nF ±1%±1 digit 10pF 400.00nF 100pF 4.000uF 1nF 40.00uF 10pF 400.0uF 100pF Attention: The smallest capacitance value that can be measured in 5nF Diode 0V~2.0V

Oscilloscopio digitale portatile a due canali con multimetro in un unico strumento. Dispone di ampio display LCD TFT a colori da 2,8 pollici con una risoluzione di 320x240 pixel, batteria ricaricabile integrata, larghezza di banda a 40 MHz, 250 MSa/s di velocità di campionamento in tempo reale a canale singolo, controllo intelligente della carica delle batterie (dopo ogni ricarica di 2 ore, il dispositivo può essere utilizzato continuamente per un'intera giornata o in standby per più di due mesi), funzione di auto-calibrazione. Il multimetro fornisce misurazioni di tensione continua e alternata, corrente continua e alternata, resistenze, capacità, test diodi e continuità. Il software per PC (scaricabile) supporta Windows 7 / 8 / 10 a 32 bit e 64 bit.  Alimentazione tramite batterie oppure adattatore di rete . ISTRUZIONI IN ITALIANO OSCILLOSCOPIO MULTIMETRO DIGITALE CONNETTORI 2 BATTERIE RICARICABILI AL LITIO DA 2600 mA Caratteristiche tecniche OSCILLOSCOPIO Numero Canali: 2 Larghezza di banda: 40 MHz Orizzontale - SEC/DIV Range: 5 ns/div~500 s/div  1, 2, 5 sequence - Frequenza di campionamento in tempo reale: 250 MSa/s (singolo canale), 125 MSa/s (Due canali) - Interpolazione delle forme d'onda: (sin x) / x - Lunghezza Record: Max . 6K per singolo canale; 3K per due canali Verticale - Converter A/D: 8 bit di risoluzione, ogni canale campionato contemporaneamente - VOLTS/DIV Range: 10 mV/div~10 V/divat ingresso BNC - Limite larghezza di banda: tipico 20 MHz - Risposta bassa frequenza (-3db): 10Hz - Rise Time su BNC, tipico: 5ns - Precisione Guadagno DC: ± 3% per la modalità di acquisizione Normale o Media, 10 V / div a 10 mV / div Acquisizione: Normale Trigger - Tipo: Edge - Modalità: Auto, Normale, singolo - Livello: ± 4 divisioni dal centro dello schermo - Precisione Livello di Trigger: 0,2div × volt / div entro ± 4 divisioni dal centro dello schermo - Slope: Rising, Falling, Rising & Falling - Sorgente: CH1/CH2 Ingresso - Accoppiamento: DC, AC o GND - Impedenza di ingresso, DC coupled: 25pF±3 pF, 1MΩ±2% - Attenuazione della sonda: 1X, 10X - Fattori di attenuazione della sonda supportati: 1X, 10X, 100X, 1000X - Tensione di ingresso massima: 150VRMS Misurazioni - Cursore: differenza tra cursori di tensione: V / differenza tra cursori Time: T - Misure automatiche: frequenza, ampiezza MULTIMETRO Multimetro (DMM): - Massima indicazione display: 4000 - Tensione continua: 400 mV / 4 V / 40 V / 400 V / 600 V - Tensione alternata: 4 V / 40 V / 400 V / 600 V - Corrente continua: 40 mA / 200 mA / 4 A / 10 A - Corrente alternata: 40 mA / 400 mA / 4 A / 10 A - Resistenza: 400 / 4 k / 60 k / 400 k / 4 Mega / 40 Mega - Capacità: 40 nF / 400 nF / 4 µF / 40 µF / 100 µF Caratteristiche generali - Massima visualizzazione display: 4000 - Auto Range - Test Diodi: Sì - Buzzer di continuità - Display: TFT da 2,8 pollici 64.000 colori, Risoluzione: 320x240 pixel, Contrasto: regolabile - Indicazione batterie scariche - Interfaccia USB - Impedenza di ingresso per: circa 10 MΩ - Alimentazione: 2 Batterie ricaricabili al litio (18650 da 2600 mA  incluse) / adattatore di rete 230 VAC 5 VDC 2 A - Consumo: <2,5 watt - Protezione: fusibile 3A - Temperatura di lavoro: da 0°C a +50°C  - Peso: 624 grammi - Colore involucro: nero - Dimensioni (mm): 199x98x40 (L x W x H) - Peso: 624 g Accessori: - Adattatore di rete 230 VAC 5 VDC 2 A - Puntali di test - Sonda a Clip - Cavo USB-USB type C - Sonda BNC - Custodia - Manuale in inglese Documentazione e link utili http://www.hantek.com/

Generatore di funzioni e forme d'onda arbitrarie per PC con interfaccia USB . Impiega la tecnologia DDS in modo da ottenere precisione ad alta frequenza, forme d'onda ad alta risoluzione, elevata affidabilità e ampio supporto a livello software . Dispone di uscita per forme d'onda arbitrarie, uscita per sincronizzazione segnale che permette di collegare più dispositivi al PC, ingresso per frequenzimetro, ingresso a 6 bit e ingresso per trigger esterno . Frequenza di campionamento 200 MSa/s, 12 bit di risoluzione verticale; 25 MHz uscita forme d'onda arbitrarie, onda sinusoidale fino a 75 MHz, frequenzimetro fino a 50 MHz . L'utente può modificare la forma d'onda arbitraria dal mouse o scegliere le forme d'onda regolari come sinusoidale, quadra, triangolare, dente di sega, TTL, rumore bianco, Gauss Noise, trapezio, AM e FM . I parametri, come ampiezza, frequenza e offset, sono impostabili . Il formato dei dati è completamente compatibile con quello di Tektronix; si possono leggere direttamente i file dei dati della forma d'onda prodotta dal software dell'oscilloscopio Tektronix o quelli ottenuti dal software tektronix per la generazione di forme d'onda e visualizzare il segnale . Sistema operativo supportato: Windows 7, Windows NT, Windows 2000, Windows XP . La confezione comprende: il generatore di funzioni, il cavo BNC-BNC, il cavo USB e il CD con il software . Specifiche tecniche Uscita forme d'onda arbitrarie - Frequenza onda: DC~25 MHz - DAC clock: da 2 kHz a 200 MHz regolabile - Canali: 1 - Lunghezza della forma d'onda 4 kSa/s - Risoluzione Verticale: 12 bit - Stabilizzazione di frequenza: <30 ppm - Ampiezza: circa 3,5 V Max . - Impedenza di uscita: 50 ohm - Corrente di uscita: 50 mA Ipeak = 50 mA - Larghezza di banda del sistema: 25 MHz - Distorsione Onda: -50dBc (1 kHz), -40dBc (10 kHz) Frequenzimetro - Area di Frequenza: DC~50 MHz - Ampiezza segnale di ingresso: da 400 mVpp a 18 Vpp - Accoppiamento: DC - Precisione: errore base dei tempi + 1 Count - Impedenza d'ingresso: > 100 kohm - Zona di frequenza DC ~ 50 MHz - Ingresso di ampiezza 400 mVpp ~ 18Vpp Varie - Temperatura: da 0°C a +70°C - Umidità: da 0% al 95% - Dimensioni (mm): 210x120x40 - Peso: 300 grammi

Oscilloscopio con generatore di funzioni/forme donda arbitrarie fino a 25 MHz con convertitore A/D 12-bit . Dispone di ampio display TFT a colori da 7" con 16 milioni di colori, due canali con banda passante da 100 MHz, frequenza di campionamento (in tempo reale): 1GSa/s (canale singolo) 500MSa/s (due canali), profondità di memoria: 8MB, 32 tipi di misurazioni automatiche con statistiche, funzione FFT (Fast Fourier Transform) integrata, varie modalità di trigger (Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC), software per l'analisi in tempo reale con il PC e porta USB Host e Device . Dispone inoltre di voltmetro digitale a 3 cifre e un indicatore di frequenza hardware a 6 cifre . Grazie al software è possibile salvare più formati di dati, come impostazioni, forme d'onda, forme d'onda di riferimento, CSV, immagini . Contenuto della confezione: Oscilloscopio+generatore di forme donda, CD con software e manuale (in inglese), 1 sonda 100 MHz, Cavo USB, cavo alimentazione, cavo da BNC a 2 coccodrilli . Caratteristiche tecniche Oscilloscopio con Generatore di forme d'onda arbitrarie fino a 25 MHz con convertitore A/D 12-bit Display TFT 7" (risoluzione: 800x480) Colori: 16 milioni di colori (24 bits true colour) Frequenza di campionamento (in tempo reale): 1GSa/s (canale singolo) 500MSa/s (due canali) Larghezza di banda del canale analogico: 100 MHZ Funzione FFT (Fast Fourier Transform) integrata Profondità di memoria: 8MB Software per l'analisi in tempo reale con il PC Porta USB Host, USB Device È possibile salvare più formati di dati, come impostazioni, forme d'onda, forme d'onda di riferimento, CSV, immagini Dispone inoltre di voltmetro digitale a 3 cifre e un indicatore di frequenza hardware a 6 cifre 32 tipi di misurazioni automatiche con statistiche, statistiche in tempo reale di massima, minima, deviazione standard e così via. Quattro funzioni matematiche, tra cui FF Modalità di Trigger: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC Contenuto della confezione: Oscilloscopio con Generatore di forme donda, CD con software e manuale (in inglese), 1 sonda 100 MHz, Cavo USB, cavo alimentazione, cavo da BNC a 2 coccodrilli Specifiche tecniche Modello: DSO2C10 Larghezza di banda: 100 MHz Numero di canali: 2 Frequenza di campionamento (in tempo reale): 1GSa/s (canale singolo) 500MSa/s (due canali) Modalità di Acquisizione: Normale, Valore picco-picco, Media, Alta risoluzione Ingressi: - Accoppiamento Ingressi: AC, DC, GND - Impedenza Ingressi: 1 Mohm ±2% // 20pF±3pF - Attenuazione Sonda: 1X, 10X - Fattore attenuazione sonda supportato: 1X, 10X, 100X, 1000X - Tensione massima in ingresso: CAT II: 300 VRMS (10X) Orizzontale - Interpolazione forma d'onda: (sin x)/x - Lunghezza Record: singolo canele 8 MB / doppio canale 4MB - Range scala: 2ns/div-100s/div 1, 2, 5 - Modalità Base dei tempi: Y-T, X-Y, Roll - Zer offset: ±0,5 div x minimum time base gear - Precisione di misura Delta Time (larghezza di banda completa): Single-shot, Normal mode:± (1 sample interval +100ppm × reading + 0.6ns); > 16 averages:± (1 sample interval + 100ppm × reading + 0.4ns); Sample interval = s/div ÷ 200 - Frequenza di campionamento e precisione tempo di ritardo: ± 50 ppm Verticale - Larghezza di banda: 100 MHz - Rising Time in BNC ( tipica): 3,5ns - Risoluzione Verticale: risoluzione 8-bit, tutti i canali campionati contemporaneamente - Sensibilità Verticale: 2mV/div to 10V/div - Offset range: 200mV/div, ±1V; 200mV/div ±50V - Math: +, -, ×, ÷, FFT - FFT: Window: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop - Limite di banda: 20 MHz - Risposta Bassa Frequenza (-3db): In posizione BNC 10Hz - Precisione del guadagno verticale: In modalità di acquisizione ''normale'' o ''media'', la precisione da 10V/div a 10mV/div è ±3%; In modalità di acquisizione "normale" o "media", la precisione da 5 mV/div a 2 mV/div è ±4% Trigger - Tipo: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC - Range livello di trigger: ±5 divisioni dal centro dello schermo - Modalità di Trigger: Auto, Normale, singolo - Livello: CH1~CH2 (±4 divisioni dal centro dello schermo) / EXT: 0-3,3 volt - Holdoff range: 8ns~10s - Precisione Livello di Trigger: CH1/CH2: 0.2div × volts/div entro ± 4 divisioni dal centro dello schermo; EXT(Only With AWG Model) ±Valore impostato× 6%+40mV) - Edge trigger: Slope: Rising edge, falling edge, rising or falling edge // Sorgente di Trigger: CH1, CH2, EXT - Pulse width trigger: Polarità: positiva e negativa / condizioni (quando): <, > ,!=, = / Sorgente del segnale: CH1, CH2 / Intervallo di ampiezza dell'impulso:  8ns ~ 10s / Precisione 8ns - Video: Sorgente del segnale: CH1-CH2 / Sincronizzazione: linea di scansione, numero di riga, campo dispari, campo pari, tutti i campi - Slope: slope: in salita, in discesa / condizione (quando): <, > ,!=, = / sorgente del segnale: CH1-CH2, Intervallo di tempo: 8ns-10s / Precisione: 8 ns Misura - Cursore di misura: Differenza di tensione tra i cursori: Differenza tra i cursori Delta V / time: Delta T / Reciprocal of Delta T in Hertz (1/Delta T) Misura Automatica: Frequenza, Periodo, Media, Picco-Picco, Cicli RMS, Minimum, Maximum, Rise time, Fall Time, +Pulse Width, -Pulse Width, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF DVM: Sorgente dati: CH1, CH2 / DC RMS Tipo di misura: CH1, CH2 / DC, RMS / AC RMS / DC Frequenzimetro: frequenzimetro hardware a 6 bit Display - TFT 7" 16 milioni di colori (24 bits true colour) - Risoluzione: 800x480 - Tempo di persistenza: minimo 1s, 5s, 10s, 30s, infinito - Tipo di visualizzazione: punto, vettoriale - Luminosità display: regolabile - Tipo di griglia: regolabile - Luminosità della griglia: regolabile Interfaccia: USB Host, USB Device - Uscita compensatore sonda - Tensione di Uscita(tipica): circa 2 Vpp con 1 Mohm di carico - Frequenza (tipica): 1 kHz Generatore di forme d'onda arbitrarie - Numero canali: 1 - Sample Rate: 200 MSa/s - Risoluzione Verticale: 12 bit - Massima Frequenza di uscita: 25 MHz - Forma d'onda di uscita: sine, square, ramp, Exp, noise, DC - Forme donda arbitraria: Arb1, Arb2, Arb3, Arb4 - Sin (range di frequnza): 0,1Hz a 25MHz - Square/pulse (range di frequnza): 0,1Hz a 10MHz - Triangular wave (range di frequnza): 0,1Hz a 1MHz - Sampling wave (range di frequnza): 0,1Hz a 1MHz - Index (range di frequenza): 0,1Hz a 5MHz - Arb1 (range di frequnza): 0,1Hz a 10MHz - Arb2 (range di frequnza): 0,1Hz a 10MHz - Arb3 (range di frequnza): 0,1Hz a 10MHz - Arb4 (range di frequnza): 0,1Hz a 10MHz - Profondità forma d'onda: 4KSa - Frequenza: Precisione 100 ppm (<10 kHz) 50 ppm (> 10 kHz) / Risoluzione 0,1 Hz o 4 bit - Ampiezza (range di uscita): 10mV~7Vp-p (alta impedenza) / 5mV~3.5Vp-p (50Ω) - DC offset: Range: ±3,5 V, alta impedenza / ±1,75 V, 50 Ω Risoluzione: 100 μV or 3 bits Precisione: 2% (1 kHz)  Impedenza di uscita: 50 ohm Alimentazione - Tensione di alimentazione: 120-240 VAC RMS (± 10%), 45 Hz a 66Hz, CAT II - Consumo di energia: < 30W - Fusibile: T, 3.15A - 250 V, 5x20 mm Varie - Temperatura di funzionamento: da 0°C a +50°C (32~122°F) - Temperatura di stoccaggio: da -40°C a +71°C (-40°F a +159,8°F) - Umidità: da 40°C o inferiore: = 90% di umidità relativa;  da 41°C a +50°C) = 60% di umidità relativa - Altitudine di funzionamento: sotto 3.000 m (10.000 piedi) - Dimensioni (mm): 318x110x150 - Peso: 1,9 kg

Oscilloscopio digitale portatile a due canali con generatore di funzioni/forme d'onda arbitrarie fino a 25 MHz con 12 bit di risoluzione e multimetro in un unico strumento. Dispone di ampio display LCD TFT a colori da 2,8 pollici con una risoluzione di 320x240 pixel, batteria ricaricabile integrata, larghezza di banda a 70 MHz, 250 MSa/s di velocità di campionamento in tempo reale a canale singolo, controllo intelligente della carica delle batterie (dopo ogni ricarica di 2 ore, il dispositivo può essere utilizzato continuamente per un'intera giornata o in standby per più di due mesi), funzione di auto-calibrazione . Il multimetro fornisce misurazioni di tensione continua e alternata, corrente continua e alternata, resistenze, capacità, test diodi e continuità. Il software per PC (scaricabile) supporta Windows 7 / 8 / 10 a 32 bit e 64 bit.  Alimentazione tramite batterie oppure adattatore di rete . ISTRUZIONI IN ITALIANO OSCILLOSCOPIO GENERATORE DI FORME DONDA ARBITRARIE MULTIMETRO DIGITALE Caratteristiche tecniche OSCILLOSCOPIO Numero Canali: 2 Larghezza di banda: 70 MHz Orizzontale - SEC/DIV Range: 5 ns/div~500 s/div  1, 2, 5 sequence - Frequenza di campionamento in tempo reale: 250 MSa/s (singolo canale), 125 MSa/s (Due canali) - Interpolazione delle forme d'onda: (sin x) / x - Lunghezza Record: Max . 6K per singolo canale; 3K per due canali Verticale - Converter A/D: 8 bit di risoluzione, ogni canale campionato contemporaneamente - VOLTS/DIV Range: 10 mV/div~10 V/div ingresso BNC - Limite larghezza di banda: tipico 20 MHz - Risposta bassa frequenza (-3db): 10Hz - Rise Time su BNC, tipico: 5ns - Precisione Guadagno DC: ± 3% per la modalità di acquisizione Normale o Media, 10 V / div a 10 mV / div Acquisizione: Normale Trigger - Tipo: Edge - Modalità: Auto, Normale, singolo - Livello: ± 4 divisioni dal centro dello schermo - Precisione Livello di Trigger: 0,2div × volt / div entro ± 4 divisioni dal centro dello schermo - Slope: Rising, Falling, Rising & Falling - Sorgente: CH1/CH2 Ingresso - Accoppiamento: DC, AC o GND - Impedenza di ingresso, DC coupled: 25pF±3 pF, 1MΩ±2% - Attenuazione della sonda: 1X, 10X - Fattori di attenuazione della sonda supportati: 1X, 10X, 100X, 1000X - Tensione di ingresso massima: 150VRMS Misurazioni - Cursore: differenza tra cursori di tensione: V / differenza tra cursori Time: T - Misure automatiche: frequenza, ampiezza GENERATORE DI FORME DONDA ARBITRARIE Canali: 1 Forma d'onda di uscita: - Sinusoidale: 1 Hz-25 MHz - Quadra: 1 Hz- 10 MHz - Rampa: 1 Hz  1 MHZ - EXP: 1 Hz  5 MHz Frequenza di campionamento: 250MSa/s  Ampiezza: 2,5 Vpp (50 ohm)  2,5 Vpp (alta impedenza) Risoluzione frequenza: 0,1 % Profondità forma d'onda: 512Sa Risoluzione Verticale: 12 bit Impedenza di uscita: 50 Ohm MULTIMETRO Multimetro (DMM): - Massima indicazione display: 4000 - Tensione continua: 400 mV / 4 V / 40 V / 400 V / 600 V - Tensione alternata: 4 V / 40 V / 400 V / 600 V - Corrente continua: 40 mA / 200 mA / 4 A / 10 A - Corrente alternata: 40 mA / 400 mA / 4 A / 10 A - Resistenza: 400 / 4 k / 60 k / 400 k / 4 Mega / 40 Mega - Capacità: 40 nF / 400 nF / 4 µF / 40 µF / 100 µF Caratteristiche generali - Massima visualizzazione display: 4000 - Auto Range - Test Diodi: Sì - Buzzer di continuità - Display: TFT da 2,8 pollici 64.000 colori, Risoluzione: 320x240 pixel, Contrasto: regolabile - Indicazione batterie scariche - Interfaccia USB - Impedenza di ingresso per: circa 10 MΩ - Alimentazione: 2 Batterie ricaricabili al litio (18650 da 2600 mA  incluse) / adattatore di rete 230 VAC 5 VDC 2 A - Consumo: <2,5 watt - Protezione: fusibile 3A - Temperatura di lavoro: da 0°C a +50°C  - Peso: 624 grammi - Colore involucro: nero - Dimensioni (mm): 199x98x40 (L x W x H) - Peso: 624 g Accessori: - Adattatore di rete 230 VAC 5 VDC 2 A - Puntali di test - 2 Sonde a clip - Cavo USB-USB type C - Sonda BNC - Custodia - Manuale in inglese Documentazione e link utili http://www.hantek.com/

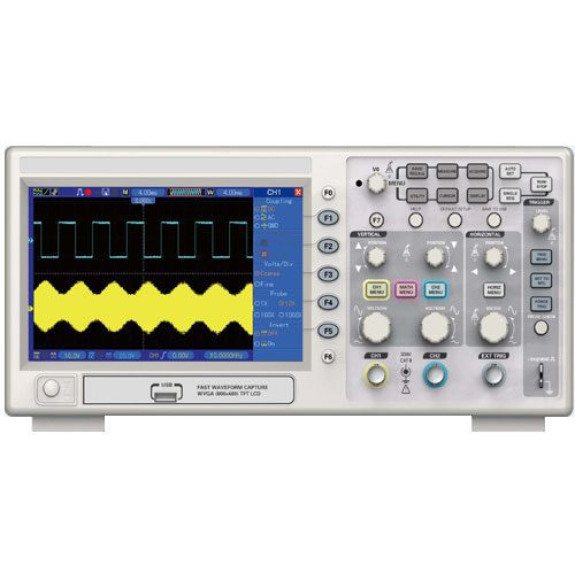

Oscilloscopio per laboratorio con prestazioni di alto livello . Dispone di ampio display TFT a colori da 7" con 16 milioni di colori, due canali con banda passante da 100 MHz, frequenza di campionamento (in tempo reale): 1GSa/s (canale singolo) 500MSa/s (due canali), profondità di memoria: 8MB, 32 tipi di misurazioni automatiche con statistiche, funzione FFT (Fast Fourier Transform) integrata, varie modalità di trigger (Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC), software per l'analisi in tempo reale con il PC e porta USB Host e Device . Dispone inoltre di voltmetro digitale a 3 cifre e un indicatore di frequenza hardware a 6 cifre . Grazie al software è possibile salvare più formati di dati, come impostazioni, forme d'onda, forme d'onda di riferimento, CSV, immagini . Contenuto della confezione: Oscilloscopio, CD con software e manuale (in inglese), 1 sonda 100 MHz, Cavo USB, cavo alimentazione, cavo da BNC a 2 coccodrilli . Caratteristiche tecniche Display TFT 7" (risoluzione: 800x480) Colori: 16 milioni di colori (24 bits true colour) Frequenza di campionamento (in tempo reale): 1GSa/s (canale singolo) 500MSa/s (due canali) Larghezza di banda del canale analogico: 100 MHZ Funzione FFT (Fast Fourier Transform) integrata Profondità di memoria: 8MB Software per l'analisi in tempo reale con il PC Porta USB Host, USB Device È possibile salvare più formati di dati, come impostazioni, forme d'onda, forme d'onda di riferimento, CSV, immagini Dispone inoltre di voltmetro digitale a 3 cifre e un indicatore di frequenza hardware a 6 cifre 32 tipi di misurazioni automatiche con statistiche, statistiche in tempo reale di massima, minima, deviazione standard e così via. Quattro funzioni matematiche, tra cui FF Modalità di Trigger: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC Contenuto della confezione: Oscilloscopio, CD con software e manuale (in inglese), 1 sonda 100 MHz, Cavo USB, cavo alimentazione, cavo da BNC a 2 coccodrilli Specifiche tecniche Modello: DSO2C10 Larghezza di banda: 100 MHz Numero di canali: 2 Frequenza di campionamento (in tempo reale): 1GSa/s (canale singolo) 500MSa/s (due canali) Modalità di Acquisizione: Normale, Valore picco-picco, Media, Alta risoluzione Ingressi: - Accoppiamento Ingressi: AC, DC, GND - Impedenza Ingressi: 1 Mohm ±2% // 20pF±3pF - Attenuazione Sonda: 1X, 10X - Fattore attenuazione sonda supportato: 1X, 10X, 100X, 1000X - Tensione massima in ingresso: CAT II: 300 VRMS (10X) Orizzontale - Interpolazione forma d'onda: (sin x)/x - Lunghezza Record: singolo canele 8 MB / doppio canale 4MB - Range scala: 2ns/div-100s/div 1, 2, 5 - Modalità Base dei tempi: Y-T, X-Y, Roll - Zer offset: ±0,5 div x minimum time base gear - Precisione di misura Delta Time (larghezza di banda completa): Single-shot, Normal mode:± (1 sample interval +100ppm × reading + 0.6ns); > 16 averages:± (1 sample interval + 100ppm × reading + 0.4ns); Sample interval = s/div ÷ 200 - Frequenza di campionamento e precisione tempo di ritardo: ± 50 ppm Verticale - Larghezza di banda: 100 MHz - Rising Time in BNC ( tipica): 3,5ns - Risoluzione Verticale: risoluzione 8-bit, tutti i canali campionati contemporaneamente - Sensibilità Verticale: 2mV/div to 10V/div - Offset range: 200mV/div, ±1V; 200mV/div ±50V - Math: +, -, ×, ÷, FFT - FFT: Window: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop - Limite di banda: 20 MHz - Risposta Bassa Frequenza (-3db): In posizione BNC 10Hz - Precisione del guadagno verticale: In modalità di acquisizione ''normale'' o ''media'', la precisione da 10V/div a 10mV/div è ±3%; In modalità di acquisizione "normale" o "media", la precisione da 5 mV/div a 2 mV/div è ±4% Trigger - Tipo: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC - Range livello di trigger: ±5 divisioni dal centro dello schermo - Modalità di Trigger: Auto, Normale, singolo - Livello: CH1~CH2 (±4 divisioni dal centro dello schermo) - Holdoff range: 8ns~10s - Precisione Livello di Trigger: CH1/CH2: 0.2div × volts/div entro ± 4 divisioni dal centro dello schermo; EXT(Only With AWG Model) ±Valore impostato× 6%+40mV) - Edge trigger: Slope: Rising edge, falling edge, rising or falling edge // Sorgente di Trigger: CH1, CH2 - Pulse width trigger: Polarità: positiva e negativa / condizioni (quando): <, > ,!=, = / Sorgente del segnale: CH1, CH2 / Intervallo di ampiezza dell'impulso:  8ns ~ 10s / Precisione 8ns - Video: Sorgente del segnale: CH1-CH2 / Sincronizzazione: linea di scansione, numero di riga, campo dispari, campo pari, tutti i campi - Slope: slope: in salita, in discesa / condizione (quando): <, > ,!=, = / sorgente del segnale: CH1-CH2, Intervallo di tempo: 8ns-10s / Precisione: 8 ns Misura - Cursore di misura: Differenza di tensione tra i cursori: Differenza tra i cursori Delta V / time: Delta T / Reciprocal of Delta T in Hertz (1/Delta T) Misura Automatica: Frequenza, Periodo, Media, Picco-Picco, Cicli RMS, Minimum, Maximum, Rise time, Fall Time, +Pulse Width, -Pulse Width, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF DVM: Sorgente dati: CH1, CH2 / DC RMS Tipo di misura: CH1, CH2 / DC, RMS / AC RMS / DC Frequenzimetro: frequenzimetro hardware a 6 bit Display - TFT 7" 16 milioni di colori (24 bits true colour) - Risoluzione: 800x480 - Tempo di persistenza: minimo 1s, 5s, 10s, 30s, infinito - Tipo di visualizzazione: punto, vettoriale - Luminosità display: regolabile - Tipo di griglia: regolabile - Luminosità della griglia: regolabile Interfaccia: USB Host, USB Device - Uscita compensatore sonda - Tensione di Uscita(tipica): circa 2 Vpp con 1 Mohm di carico - Frequenza (tipica): 1 kHz Alimentazione - Tensione di alimentazione: 120-240 VAC RMS (± 10%), 45 Hz a 66Hz, CAT II - Consumo di energia: < 30W - Fusibile: T, 3.15A - 250 V, 5x20 mm Varie - Temperatura di funzionamento: da 0°C a +50°C (32~122°F) - Temperatura di stoccaggio: da -40°C a +71°C (-40°F a +159,8°F) - Umidità: da 40°C o inferiore: = 90% di umidità relativa;  da 41°C a +50°C) = 60% di umidità relativa - Altitudine di funzionamento: sotto 3.000 m (10.000 piedi) - Dimensioni (mm): 318x110x150 - Peso: 1,9 kg

Oscilloscopio per laboratorio con prestazioni di alto livello . Dispone di ampio display TFT a colori da 7" con 64.000 colori, quattro canali con banda passante da 200 MHz, frequenza di campionamento (in Tempo Reale): 1 GSa/s, lunghezza record fino a 64 KB, misure multiple automatiche, funzione FFT (Fast Fourier Transform) integrata, varie modalità di trigger (edge/pulse width/line selectable video/slop/overtime etc), software per l'analisi in tempo reale con il PC e porta USB host . Grazie al software è possibile esportare le schermate in formato Bitmap, stamparle, salvarle in formato.wfm e aprirle . Contenuto della confezione: Oscilloscopio, 4 sonde per oscilloscopio (200 MHz 1x, attenuazione 10x, 1MΩ), CD di installazione e manuale in inglese, cavo USB A-B, cavo da BNC a BNC, cavo di alimentazione . Caratteristiche tecniche Display TFT 7" 64.000 colori (risoluzione: 800x480) Massima velocità di campionamento in tempo reale: 1 GS/s. Larghezza di banda: 200 MHz. Funzione FFT (Fast Fourier Transform) integrata. Lunghezza record: - campionamento max 64 KB per singolo canale - campionamento max 32 KB per doppio canale Software per l'analisi in tempo reale con il PC Porta USB host. Misure multiple automatiche Quattro funzioni matematiche, tra cui FF Modalità di Trigger: edge/pulse width/line selectable video/slop/overtime etc. Contenuto della confezione: Oscilloscopio, 4 sonde per oscilloscopio (200 MHz 1x, attenuazione 10x, 1MΩ), CD di installazione e manuale in inglese, cavo USB A-B, cavo da BNC a BNC, cavo di alimentazione. Specifiche tecniche Acquisizione - Frequenza di campionamento (in tempo reale): 1GS/s Modalità di Acquisizione: Normale, Picco, Media e HR Larghezza di banda: 200MHz Rise Time (BNC, typical): 1.8ns Numero di canali: 4 canali + EXT Accoppiamento ingressi: DC,AC o GND Impedenza di ingresso: 1MΩ±2%,20pF±3 pF Attenuazione sonda: 1X,10X Fattori di attenuazione sonda supportati: 1X,10X,100X,1000X Categoria di misurazione: 300V CAT II Tensione massima dingresso: 300VRMS (10X) Interpolazione forma donda: (sin x)/x Gamma orizzontale (s/div): 2ns/div~100s/div, 1~2~5 sequenza Precisione della frequenza di campionamento e del tempo di ritardo: ±50ppm Precisione di misura Delta Time (larghezza di banda completa): Single-shot, Normal mode: ±(1 sample interval+100ppm*reading+0.6ns) > 16 averages:±(1 sample interval+100ppm*reading + 0.4ns), Sample interval = s/div ÷ 200 Convertitore AD: risoluzione 8-bit, ciascun canale campionato simultaneamente Vertical Scale (sonda 1X): 500μV/div~10V/div con input BNC Gamma di posizionamento: 500μV/div~20mV/div, ±400mV; 50mV/div~200mV/div, ±2V; 500mV/div~2V/div, ±40V; 5V/div~10V/div, ±50V Limite di larghezza di banda analogica selezionabile: 20MHz (tipica) Risposta in bassa frequenza:  (-3db): 10Hz at BNC Precisione di guadagno DC:  ±3% per la modalità di acquisizione Normale o Media, 10V/div to 10mV/div; ±4% per la modalità di acquisizione Normale o Media, 5mV/div to 500μV/div Modalità di acquisizione: normale, picco, media e HR Tasso di acquisizione (tipica): fino a 2000 forme donda per secondo per canalel (modalità di acquisizione normale, senza misurazioni) Modalità di trigger: Auto e Normale Trigger Level: CH1~CH4: ±4 divisioni centro schermo; EXT:0~3.3V Range Holdoff: 20ns~10s Precisione livello trigger: CH1~CH4:0.2div*volts/div within ±4 divisioni centro schermo; EXT:± (6% delle impostazioni + 40mV) Tipologia trigger: Edge,Pulse Width,Video,Slope,Overtime,Window,Pattern,Interval,Under Amp Tipo di decodifica: (Standard): I2C,SPI,UART,LIN,CAN Cursore di misura: Differenza di tensione tra i cursori: Differenza tra i cursori Delta V / time: Delta T / Reciprocal of Delta T in Hertz (1/Delta T) Misurazioni automatiche: Frequenza, Periodo, Media, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR and LFF Display: TFT 7" 64.000 colori (risoluzione: 800x480) Dimensioni: 318 x 110 x 150mm(L x W x H) Peso: 2900g
