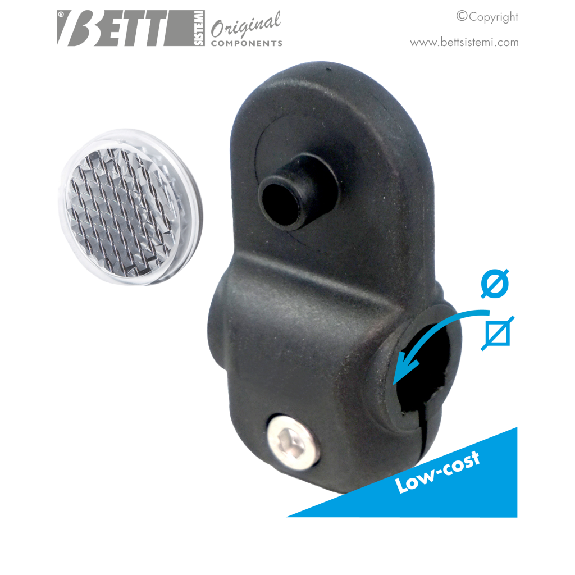

CONNETTORE PORTA CATARIFRANGENTE IN PLASTICA PER TUBI D.12

Impiego: connessione di barre tonde o quadrate . Serraggio del tubo non costante nel tempo . Stato di fornitura: n.1 connettore in poliammide rinforzata nera RAL9005; n.2 viti TCEI UNI 5931 e n.2 dadi in acciaio inox . Coppia di serraggio: 4,9 Nm (M5) . Avvertimenti: se abbinati a tubi tondi commerciali ø12, verificare che la tolleranza corrisponda a quella del nostro articolo 2012 che ha tolleranza ristretta selezionata (+0,1/-0,05); se abbinati ad aste quadre commerciali 10x10, verificare che la tolleranza corrisponda a quella del nostro articolo 1789 (+0,25/-0,005).

Impiego: connessione di barre tonde o quadrate parallelamente al piano di fissaggio; serraggio del tubo non costante nel tempo . Stato di fornitura: n.1 connettore in poliammide rinforzata nera RAL9005 . Coppia di serraggio: 4,9 Nm (M5) . Avvertimenti: se abbinati a tubi tondi commerciali ø12, verificare che la tolleranza corrisponda a quella del nostro articolo 2012 che ha tolleranza ristretta selezionata (+0,1/-0,05); se abbinati ad aste quadre commerciali 10x10, verificare che la tolleranza corrisponda a quella del nostro articolo 1789 (+0,25/-0,005).

Impiego: fissaggio di fotocellule o sensori di prossimità di ø18; adatto per applicazioni esposte ad urti accidentali . Stato di fornitura: n.1 connettore in alluminio, n.1 vite TCEI UNI 5931 e n.1 dado esagonale UNI 5588, n.1 limitatore di coppia in acciaio zincato . Coppia di serraggio: 10 Nm (M6) . Avvertimenti: se abbinati a tubi tondi commerciali ø12, verificare che la tolleranza corrisponda a quella del nostro articolo 2012 (+0,1/-0,05); se abbinati ad aste quadre commerciali 10x10, verificare che la tolleranza corrisponda a quella del nostro articolo 1789 (+0,25/-0,005).

Impiego: connessione ortogonale tra due barre trafilate tonde . Adatto per applicazioni esposte ad urti accidentali . Stato di fornitura: n.1 connettore in alluminio lega UNI 5076; n.2 viti TCEI UNI 5931, n.2 dadi esagonali UNI 5588 e n.2 limitatori di coppia antirottura in acciaio zincato . Coppia di serraggio: 10 Nm (M6) . Avvertimenti: se abbinati a tubi tondi commerciali ø12, verificare che la tolleranza corrisponda a quella del nostro articolo 2012 che ha tolleranza ristretta selezionata (+0,1/-0,05).

Impiego: connessione ortogonale tra due barre trafilate tonde o quadrate . Adatto per applicazioni esposte ad urti accidentali . Stato di fornitura: n.1 connettore in alluminio lega UNI 5076; n.2 viti TCEI UNI 5931, n.2 dadi esagonali UNI 5588 e n.2 limitatori di coppia antirottura in acciaio zincato . Coppia di serraggio: 10 Nm (M6) . Avvertimenti: se abbinati a tubi tondi commerciali ø12, verificare che la tolleranza corrisponda a quella del nostro articolo 2012 che ha tolleranza ristretta selezionata (+0,1/-0,05); se abbinati ad aste quadre commerciali 10x10, verificare che la tolleranza corrisponda a quella del nostro articolo 1789 (+0,25/-0,005).

Impiego: connessione ortogonale tra due barre tonde . Stato di fornitura: n.1 connettore in alluminio lega UNI 5076; n.2 viti TCEI UNI 5931, n.2 dadi esagonali autobloccanti DIN 985 in acciaio zincato . Avvertimenti: i connettori possono portare diverse tipologie di tondi trafilati/rettificati o tubi elettrouniti . I tubi, per le loro caratteristiche di ovalizzazione, potrebbero non inserirsi agevolmente rendendo necessaria lalesatura del foro per calibrare laccoppiamento tubo/ connettore.

Impiego: connessione di barre tonde a 90° rispetto al piano di fissaggio . Stato di fornitura: n.1 connettore in alluminio lega UNI 5076; n.1 vite TCEI UNI 5931 e n.1 dado esagonale autobloccante DIN 985 in acciaio zincato . Avvertimenti: i connettori possono portare diverse tipologie di tondi trafilati/rettificati o tubi elettrouniti . I tubi, per le loro caratteristiche di ovalizzazione, potrebbero non inserirsi agevolmente rendendo necessaria lalesatura del foro per calibrare laccoppiamento tubo/connettore.

Impiego: connessione ortogonale tra due barre trafilate tonde . Stato di fornitura: n.1 connettore in alluminio lega UNI 5076; n.2 viti TCEI DIN 7984, n.2 dadi esagonali UNI 5589 e n.2 limitatori di coppia antirottura in acciaio zincato . Coppia di serraggio: 25 Nm (M8).

Impiego: connessione tra due barre con nuova sezione ibrida, trafilate tonde o quadrate . Adatto per applicazioni esposte ad urti accidentali . Stato di fornitura: n.1 connettore in alluminio lega UNI 5076; n.2 viti TCEI UNI 5931, n.2 dadi esagonali UNI 5588 e n.2 limitatori di coppia antirottura in acciaio zincato . Coppia di serraggio: 10 Nm (M6) . Avvertimenti: se abbinati a tubi tondi commerciali ø12, verificare che la tolleranza corrisponda a quella del nostro articolo 2012 che ha tolleranza ristretta selezionata (+0,1/-0,05); se abbinati ad aste quadre commerciali 10x10, verificare che la tolleranza corrisponda a quella del nostro articolo 1789 (+0,25/-0,005).

Impiego: connessione ortogonale tra due barre tonde . Stato di fornitura: n.1 connettore in alluminio lega UNI 5076; n.2 viti TCEI UNI 5931, n.2 dadi esagonali autobloccanti DIN 985 in acciaio zincato . Avvertimenti: i connettori possono portare diverse tipologie di tondi trafilati/rettificati o tubi elettrouniti . I tubi, per le loro caratteristiche di ovalizzazione, potrebbero non inserirsi agevolmente rendendo necessaria lalesatura del foro per calibrare laccoppiamento tubo/connettore.

Impiego: connessione di barre parallele/ortogonali al piano di fissaggio (connessione parallela solo per tubi e tondi Ø12, connessione ortogonale per tubi e tondi Ø12 o quadri 10x10) . Adatto per applicazioni esposte ad urti accidentali . Stato di fornitura: n.1 connettore in alluminio lega UNI 5076, n.2 viti TCEI UNI5931 in acciaio inox, n.2 tappi di chiusura foro in polietilene nero RAL9005 . Grazie alla doppia vite di serraggio, il connettore esercita una maggior forza di chiusura sulla barra . Coppia di serraggio: 4,9 Nm (M5).

Impiego: connessione ortogonale tra due barre tonde . Stato di fornitura: n.1 connettore in alluminio lega UNI 5076; n.2 viti TCEI UNI 5931, n.2 dadi esagonali autobloccanti DIN 985 in acciaio zincato . Avvertimenti: i connettori possono portare diverse tipologie di tondi trafilati/rettificati o tubi elettrouniti . I tubi, per le loro caratteristiche di ovalizzazione, potrebbero non inserirsi agevolmente rendendo necessaria lalesatura del foro per calibrare laccoppiamento tubo/connettore.

Impiego: connessione ortogonale tra due barre tonde . Stato di fornitura: n.1 connettore in alluminio lega UNI 5076; n.2 viti TCEI UNI 5931, n.2 dadi esagonali autobloccanti DIN 985 in acciaio zincato . Avvertimenti: i connettori possono portare diverse tipologie di tondi trafilati/rettificati o tubi elettrouniti . I tubi, per le loro caratteristiche di ovalizzazione, potrebbero non inserirsi agevolmente rendendo necessaria lalesatura del foro per calibrare laccoppiamento tubo/connettore.

Impiego: per supporti girevoli; ideale per il sostegno di quadro comandi . Stato di fornitura: n.1 connettore in alluminio; n.2 viti TCEI UNI 5931 e n.1 dado esagonale autobloccante DIN 985 in acciaio zincato, n.1 anello di bloccaggio in alluminio, n.2 anelli di strisciamento in poliammide e n.1 anello anti sfilamento ø50 UNI 7435 in acciao . Coppia di serraggio: 25 Nm (M8).
