Tornillo de banco compacto RÖHM RKZ M NC, disp. fij. cent., anch. garra 50 mm

Con una ranura como ajuste para el tope longitudinal de la taladradora de banco TBM y el soporte de taladradora MB 140/S.Prisma vertical y horizontal para sujeciones de material redondo.Características técnicas  Ancho de las mordazas: 50mmAto de las mordazas: 10mmCapacidad máxima del mandril: 34 mm

CaracterísticasCon ajuste rápidoMordaza de sujeción con ranuras en V horizontales y verticales para sujetar material redondoÁmbito de las herramientasBancadas y bancos de trabajoCaracterísticas a destacarCon ajuste rápidoMordaza de sujeción con ranuras en V horizontales y verticales para sujetar material redondoDatos técnicosOptional[Designación:1 mordaza univ., anchura mandíbula 100mmDimensiones del producto (anchura x profundidad x altura):150 x 330 x 65 mmAnchura de la mordaza:100 mmFuerza de sujeción:300 kgAncho de sujeción:100 mm]

Tornillos de banco de alta presión MM-G Sistema de fijación mecánico-mecánico con transmisión de potencia Anwendung: Para máquinas NC, centros de mecanizado, fabricación de herramientas, fabricación de moldes, construcción de accesorios y producción en serie.; Cuerpo básico robusto de acero colado; Rieles guía endurecidos y pulidos; Preajuste de fuerza de sujeción en el husillo de accionamiento; Ajuste aproximado del alcance de sujeción mediante desplazamiento de las mordazas sobre la corredera de sujeción; Sistema de fijación mecánico-mecánico con transmisión de potencia mediante articulación de codo; Incluye orificio de boquilla de fijación para el sistema de fijación por punto cero ATORN K10.2 (calibre de 200 mm) Vorteil: La protección contra viruta impide la penetración de viruta al interior del cuerpo; Libre de mantenimiento en gran medida; precisión de repetibilidad de sujeción con la misma fuerza de sujeción 0,01 mm Hinweis: Engranaje angular previo pedido.

tornillos de banco de precisión, mecánicos con potenciador de fuerza de fijación; puede fijarse de forma horizontal, vertical o lateral; cuerpo de acero, endurecido y pulido por todos lados; tracción incorporada; altura del cuerpo H: 0,01 mm Vorteil: reproducibilidad precisa de la fuerza de fijación; sin cambios en la fuerza de fijación; sin vibraciones durante el mecanizado; Larga vida útil

tornillos de banco manuales de perforación Sistema de fijación mecánico Anwendung: Fijación segura y fijación de las piezas en los taladros y máquinas de medición.; Medio universal de accesorio de sujeción gracias a las ranuras y orificios alargados; Mordazas de sujeción fijas con bloques en v; Ambas mordazas con escalón para fijación de piezas planas; Mordazas y husillo bruñidos Hinweis: Ref . 200 con 3 posibilidades de sujeción, horizontal, vertical y lateral

Tornillo de banco paralelo Con mordazas fijas, abertura frontal; Endurecido, garras de acero estriadas y fijas; Guía ajustable Vorteil: Orificios de montaje para mordazas de sujeción de tubos; Husillo con recubrimiento de protección contra suciedad y daños; Superficie endurecida del yunque

Tornillos de banco de alta presión NC MH-S Sistema de fijación mecánica-hidráulica Anwendung: Para máquinas NC, centros de mecanizado, fabricación de herramientas, fabricación de moldes, construcción de fijaciones y producción en serie.; Cuerpo básico, mordaza fija, mordazas móviles fabricadas en acero de cementación, endurecido en todos los lados; Rieles guía endurecidos y pulidos; Ranuras transversales y rosca de fijación en la parte superior de las garras fijas y móviles para la fijación de garras escalonadas y accesorios de agarre de montaje superior; Posibilidad de uso de mordazas de cambio rápido desplegables; Roscas laterales para el tope de la pieza de trabajo; Uso de bloques deslizantes en T romboides y correderas intercambiables para múltiples sujeciones posibles; instalación sin herramientas; Longitud de la mesa de hasta 1200 mm y control hidráulico disponible previa solicitud; Orificios de montaje laterales para mesa de 470 mm de longitud Vorteil: Las fuerzas de sujeción preseleccionadas permiten una precisión de repetición de posicionamiento de la pieza de trabajo de 0,01 mm; La fuerza de sujeción se puede preseleccionar por el número de rotaciones del husillo; Husillo con bloqueo mecánico para sujeción puramente mecánica; Preajuste rápido mediante perno de marcado; Ranuras longitudinales y transversales 20H7 de serie, para un posicionamiento rápido

Tornillos de banco RS Sistema de fijación mecánico/mecánico Anwendung: Para taladrado y fresado.; Guía larga en la mordaza móvil; Transmisión de fuerza mediante husillo roscado; Las mordazas de sujeción endurecidas son reversibles, un lado es suave y el otro lado está estriado; Puede utilizarse sobre bases giratorias graduadas; Para bases giratorias apropiadas, véase núm . 28881; El cuerpo del tornillo de banco y la base giratoria tienen ranuras longitudinales 20H7 para una alineación precisa Vorteil: Posibilidad de uso en toda la longitud de apertura girando la manivela; Husillo protegido contra suciedad y virutas; Amplia gama de mordazas Hinweis: Ranuras transversales a petición

Tornillo de banco en miniatura Anwendung: Para apretar y alinear componentes pequeños . La garra prisma también permite el montaje de piezas simétricas de rotación.; incluido 1 par de mordazas de sujeción extraíbles de plástico POM (prisma + liso)

Tornillos de banco de alta presión RB para máquinas Sistema de fijación mecánica-hidráulica Anwendung: Para producción en serie e individual en fresadoras y taladradoras; Cuerpo de acero forjado; Rieles guía endurecidos y pulidos; Husillo de acero inoxidable encapsulado; Con transmisión de fuerza/preajuste de fuerza de fijación en etapas; Alineado sobre la mesa de la máquina a través de ranuras y bloques deslizantes, art . n.º 26196 Vorteil: Ajuste fácil y rápido del rango de fijación mediante sistema de pernos; Posibilidad de sujeción previa para piezas elásticas (sujeción de paquetes)

tornillos de banco manuales de perforación Sistema de fijación mecánico Anwendung: Fijación segura y fijación de las piezas en los taladros y máquinas de medición.; Medio universal de accesorio de sujeción gracias a las ranuras y orificios alargados; Mordazas de sujeción fijas con bloques en v; Ambas mordazas con escalón para fijación de piezas planas; Mordazas y husillo bruñidos Hinweis: Ref . 200 con 3 posibilidades de sujeción, horizontal, vertical y lateral

Tornillos de banco RS Sistema de fijación mecánico/mecánico Anwendung: Para taladrado y fresado.; Guía larga en la mordaza móvil; Transmisión de fuerza mediante husillo roscado; Las mordazas de sujeción endurecidas son reversibles, un lado es suave y el otro lado está estriado; Puede utilizarse sobre bases giratorias graduadas; Para bases giratorias apropiadas, véase núm . 28881; El cuerpo del tornillo de banco y la base giratoria tienen ranuras longitudinales 20H7 para una alineación precisa Vorteil: Posibilidad de uso en toda la longitud de apertura girando la manivela; Husillo protegido contra suciedad y virutas; Amplia gama de mordazas Hinweis: Ranuras transversales a petición

tornillos de banco manuales de perforación Sistema de fijación mecánico Anwendung: Fijación segura y fijación de las piezas en los taladros y máquinas de medición.; Medio universal de accesorio de sujeción gracias a las ranuras y orificios alargados; Mordazas de sujeción fijas con bloques en v; Ambas mordazas con escalón para fijación de piezas planas; Mordazas y husillo bruñidos Hinweis: Ref . 200 con 3 posibilidades de sujeción, horizontal, vertical y lateral

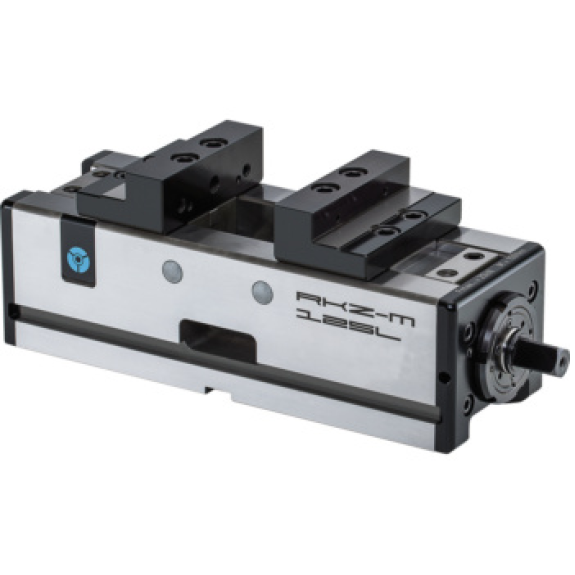

Dispositivo de fijación central de máquina de 5 ejes RKZ-M Sistema de fijación mecánico/mecánico Anwendung: Para el uso en máquinas NC, en particular para el mecanizado de 5 lados.; Sistema de fijación mecánico sin intensificador de energía; Accionado manualmente; Cuerpo base de acero endurecido y rectificado en todos los lados, se puede fijar en 3 lados; Dimensión G-0,02 mm Vorteil: Estructura compacta; Precisión de media fijación: ± 0,02; precisión de nueva fijación: 0,01; Fuerza de fijación constante para todos los trabajos de fijación y excelente repetibilidad en caso de utilizar una llave dinamométrica; Gran rango de fijación
