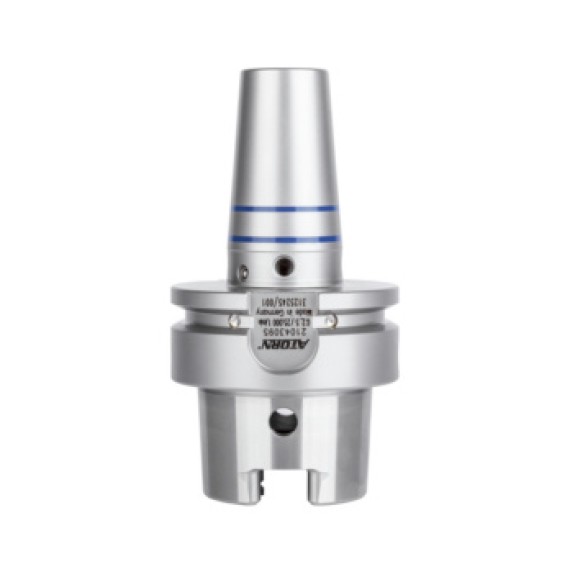

Portaherramientas térmico ATORN HSK A63 x 32 (KKB), orif. refrig. sell. A120

Casquillos de cambio rápido Sin acoplamiento de seguridad Vorteil: Mayor vida útil de la herramienta Hinweis: Consúltenos sobre cualquier diámetro de vástago, tamaño de rosca o marca que no se incluya en la lista . Al realizar el pedido, indique el núm . DIN o las medidas del mango (diámetro y cuadrado), además del tamaño de rosca.

Superficies de amarre Weldon De acuerdo con la norma ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: Tirantes necesarios, n.º 23690

Superficies de amarre Weldon De acuerdo con la norma DIN 69893-1, forma A Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff; Todas las superficies funcionales mecanizadas; Concentricidad del portaherramientas, superficie cónica interior al diámetro de sujeción 0,005 mm Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad

Portaherramientas térmico, corto, 4,5 grados, ISO 7388-1 Con orificios de refrigerante sellables (=KKB) Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Para la contracción y la contracción inversa de herramientas de metal duro y HSS; Dureza 52 + 2 HRC; Presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; 4 agujeros adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Par transmisible elevado; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm²; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico, compacto, 3 grados Con contorno de interferencia bajo para la creación de moldes Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para tareas pesadas de mecanizado y todas las aplicaciones que requieren alta potencia . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff; Desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico, 3 grados Diseño largo y delgado Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff; Desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Pinza de precisión ISO 7388-1 Anwendung: Para sujetar herramientas con vástagos cilíndricos sin pérdida de concentricidad ni de fuerza de fijación, hasta una tolerancia de vástago h10, para mecanizado económico de piezas individuales y en serie con resultados de mecanizado de muy alta precisión . Perfecto para corte de metal HPC y HSC.; Las fuerzas de fijación se reparten uniformemente por toda la superficie cilíndrica de la envoltura y se obtienen superficies perfectas a través de las fuerzas radiales recogidas de forma óptima; Centrado exacto al apretar la tuerca de fijación Vorteil: Resistente a fluctuaciones de temperatura y completamente apto para tratamientos en seco como el fresado duro hasta 200 °C; El refuerzo del cuerpo del portabrocas al diámetro de la tuerca de fijación genera una enorme estabilidad con los contornos de interferencia óptimos; Concentricidad del sistema extremadamente baja de 3 µm con las mordazas de sujeción de 2 µm ATORN UP 23388 150-288 . Con pinzas selladas Fahrion de 2 µm HPD, n.º de art . 23323 617-658, hasta 80 bar para IC (sin arandela de sellado); La pinza se abarca por completo en el cono del portabrocas para alcanzar una estabilidad óptima y la distribución uniforme de las fuerzas de fijación; Las fuerzas de retención se han duplicado en comparación con las pinzas convencionales Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas térmico de 4,5 grados SK40 ISO 7388-1 Versión larga Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Portaherramientas térmico para altas velocidades de rotación; Diseño compacto, bajo contorno de interferencia; Muy alta transferencia de par; Muy rentable Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas térmico, largo, 4,5 grados ISO 7388-1 Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; agarre y liberación térmicos de herramientas HM y HSS; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Par transmisible elevado; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm2; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico HSK A-63, 4,5 grados Versión larga Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos con tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación; Diseño compacto con contorno de interferencia mínima; Muy alta transferencia de par; Ideal para el mecanizado HSC

Portaherramientas térmico, 3 grados Diseño largo y delgado Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff; Desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas expandible Hydro 3°, compacto ISO 12164 (DIN 69893) Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Con orificio para chip de recorrido Balluff

Portaherramientas expandible Hydro 3°, compacto ISO-7388-2 Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Equilibrio prefijado en G2.5/25 000 rpm Hinweis: La norma anterior JIS B 6339 MAS BT se ha sustituido por ISO 7388-2.

Portaherramientas extensible Hydro ultrafino y muy largo ISO 12164 (DIN 69893), muy largo Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto de portaherramientas térmico, adecuado para contornos de interferencia estrechos; Excelente absorción; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Con orificio para chip de recorrido Balluff
