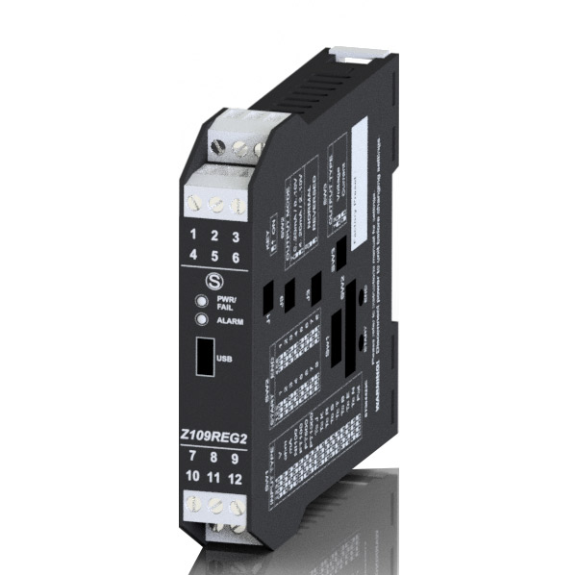

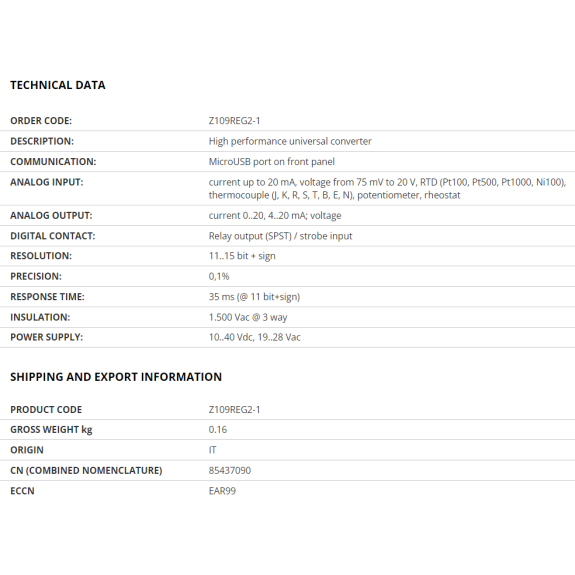

Convertidor universal de alto rendimiento, Z109REG2-1

El instrumento K109S es un aislador galvánico de cuatro puntos para señales de tensión o corriente estándar de la industria, con entrada pasiva, salida activa y fuente de alimentación auxiliar . La conversión analógica a digital es de 14 bits en cada rango de entrada.

El módulo Z170REG-1 adquiere una señal de entrada universal y la convierte a formato analógico, que se transmite de vuelta a dos salidas universales mutuamente independientes y aisladas . En comparación con el duplicador Z170, el Z170REG-1 también puede adquirir señales en Ohm y de sensores de temperatura, es más preciso y rápido, y es programable mediante software . El convertidor ofrece una selección de tipos de entrada: tensión, corriente, potenciómetro, termopar (TC), termómetro de resistencia (RTD).

El Z109S es una fuente de alimentación con separación galvánica para lazos de corriente . La entrada de corriente se puede seleccionar entre 0 - 20 mA o 4 - 20 mA . El Z109S permite la alimentación de sensores de 2 hilos: 20 VCC estabilizados, 20 mA máx . protegidos contra cortocircuitos . La medida y retransmisión en salida analógica aislada es seleccionable entre 0 - 20 mA o 4 - 20 mA . Z109S está equipado con una indicación en el panel frontal de la presencia de alimentación y aislamiento de 3 puntos de 1500 Vca.

El instrumento K120RTD convierte una señal de temperatura leída por sondas PT100 (EN 60751) o NI100 con conexión de 2, 3 ó 4 hilos en una señal de corriente normalizada para lazos de 4 - 20 mA (tecnología de 2 hilos) . El módulo se caracteriza por una alta precisión y una conversión de medida de 16 bits . Desde un punto de vista mecánico, garantiza un tamaño muy reducido (6,2 mm) y un montaje en carril DIN de 35 mm . El K120RTD se puede configurar a través de un PC con un software específico o sobre el terreno mediante un interruptor DIP.

El instrumento K109TC es un aislador galvánico de cuatro puntos . Convierte una señal de temperatura leída por un termopar en una señal normalizada de tensión o corriente . El K109TC dispone además de una salida pasiva que se conmuta cuando se supera un umbral preestablecido mediante un botón situado en el panel frontal . Las características del módulo son su tamaño muy reducido (6,2 mm), el montaje en carril DIN de 35 mm, la posibilidad de alimentación a través de bus, las conexiones rápidas mediante terminales de resorte y la posibilidad de configuración sobre el terreno mediante interruptores DIP.
