Bobina de Rogowski flexible 120mV clase de precisión 0.5, Ø8 mm, UL 2808

Bobina de Rogowski Flexible 120mV - Ø8 mm, UL 2808

Ventajas

• Medición precisa de corrientes desde mA hasta varios kA gracias a la clase de precisión 0.5, ideal para una amplia gama de aplicaciones industriales y de investigación.
• Gran linealidad, permite medir conductores de gran tamaño o formas irregulares, superando obstáculos en espacios de acceso difícil.
• Robusta y no intrusiva, resistente a sobrecargas sin usar energía del circuito principal, mejorando la seguridad y la eficiencia.
• Ligera y completamente blindada, fácil de usar incluso en entornos con campos magnéticos externos.
• Conforme a los estándares UL 2808 e IEC 61869-10, garantizando mediciones fiables y seguras.

Descripción Detallada del Producto

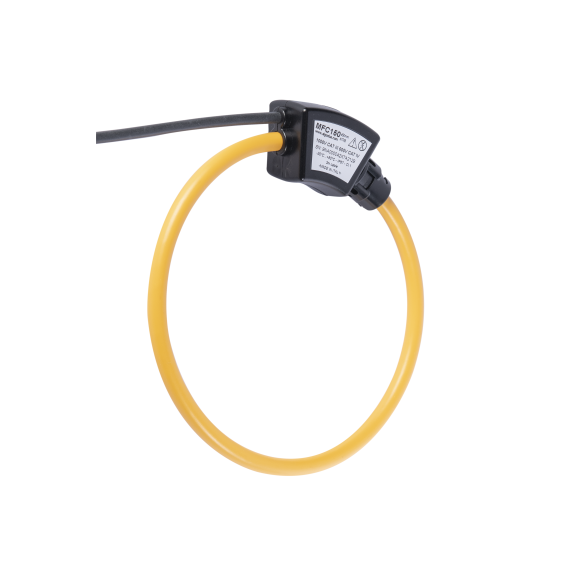

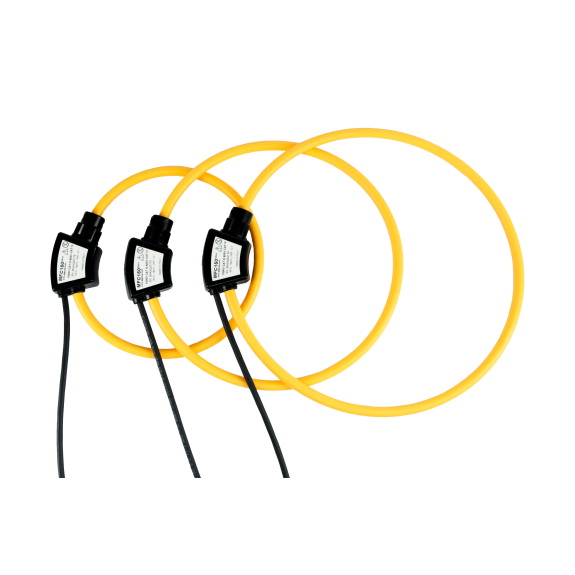

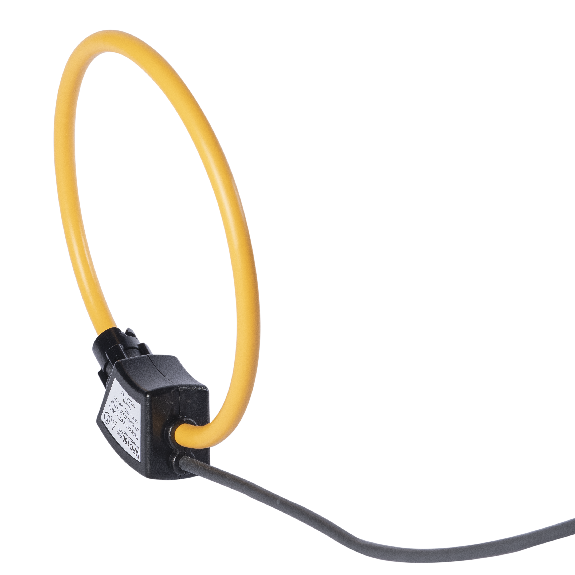

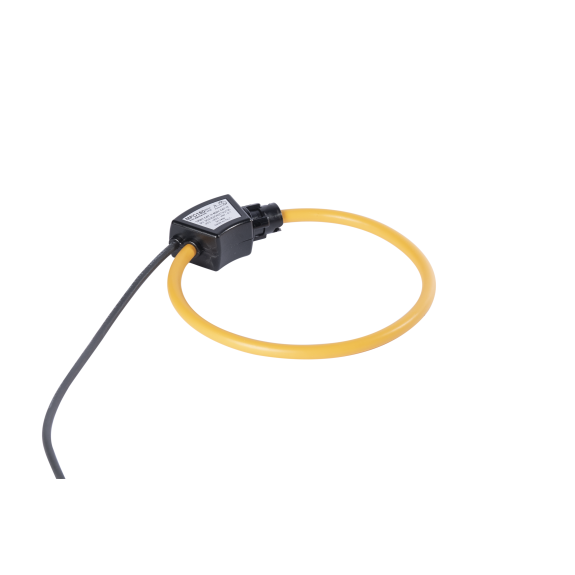

La Bobina de Rogowski Flexible 120mV - Ø8 mm está disponible en diferentes modelos para uso interno o externo, y con opciones con o sin integrador. Esta bobina permite una medición precisa de corrientes de mA hasta varios kA. Gracias a su alta linealidad, es perfecta para conductores de gran tamaño o formas especiales, especialmente en situaciones de acceso limitado. No intrusiva y resistente a sobrecargas, permite un funcionamiento seguro y fiable. Al estar completamente blindada, puede conectarse directamente al conductor a medir.

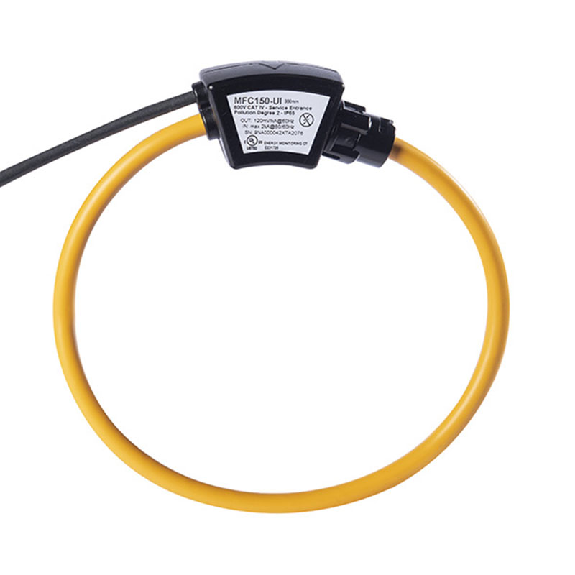

El transductor MFC150-UI, basado en el principio de Rogowski, asegura mediciones estables incluso en presencia de campos magnéticos externos. Disponible con integrador incorporado, permite un uso sencillo sin necesidad de dispositivos externos, especialmente para dispositivos portátiles diferenciales.

Adecuado para clientes industriales y personalizable para diferentes longitudes, ofrece una robustez frente a variables de temperatura y diferentes entornos. Los cables de conexión ofrecen versatilidad con longitudes a medida.

Conforme a normas internacionales, la bobina garantiza un rendimiento fiable en cada aplicación, siendo una opción ideal para quienes buscan precisión y practicidad en un solo producto.

Especificaciones Técnicas

• Sensor
  • Longitud de la bobina: 30 … 300 cm
  • Diámetro de la bobina: 9,6 … 95,6 cm
  • Diámetro de la cuerda: 8,3 ±0,2 mm
  • Material de la cuerda: elastómeros polifenilénicos y termoplásticos
  • Cierre: a bayoneta
  • Peso: 150 … 500 g
• Características eléctricas para modelo sin integrador
  • Relación de salida nominal: 120 mV / kA @ 60 Hz – 100 mV / kA @ 50 Hz
  • Corriente máxima medible: hasta 5000 A
  • Resistencia de la bobina: 170 … 690 Ω
  • Precisión: Clase 0,5-A1
  • Frecuencia: 50/60 Hz
  • Tensión primaria máxima: 600 V CAT IV
  • Grado de contaminación: 2 interior, 3 exterior
  • Tensión de prueba: 7400 VRMS / 5 s
• Características eléctricas para modelo con integrador
  • Tensión de alimentación: 4 … 26 VCC
  • Consumo máximo: 5 mACC
  • Relación de salida nominal: 333 mV / FS
  • Frecuencia: 50/60 Hz
  • Tensión primaria máxima: 600 V CAT IV
  • Grado de contaminación: 2 interior, 3 exterior
  • Tensión de prueba: 7400 VRMS / 5 s
• Cable de conexión
  • Tipo: blindado, longitud de 3 m (otras longitudes disponibles a solicitud)
• Condiciones ambientales
  • Grado de protección: IP65 interior, IP68 exterior
  • Temperatura de funcionamiento: -35 … +75°C
  • Temperatura de almacenamiento: -40 … +90°C
• Normas de conformidad: ANSI/CAN/UL 2808, CSA C22.2 NO. 61010-1-12, IEC 61010-2-032, IEC 61010-1 Ed3, IEC 60529, IEC 61869-10
