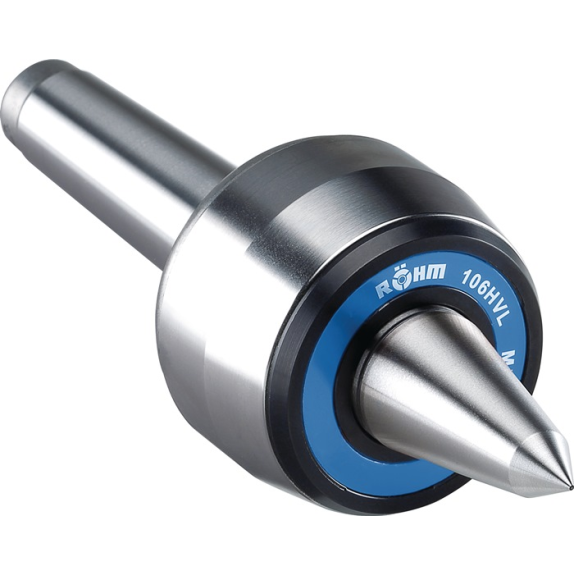

Zentrierspitze Pro MK3 mitlfd.m.verl.Laufspitze

Messungen bis zu 0mm sind mit dieser Universal-Anreiß- und Zentrierspitze für Höhenmess- und Anreißgeräte kein Problem . Ein Handdrehrad erleichtert die einfache und präzise Einstellung des Gerätes.Es handelt sich bei Universal-Anreiß- und Zentrierspitze um eines mit einer Hartmetall-Anreißnadel ausgestattetes Modell . Der Vorteil von Hartmetall liegt in seiner Verschleißfestigkeit . Das Gerät hat somit eine lange Lebensdauer.In folgenden Ausführungen verfügbar:Geeignet für: alle gängigen Höhenmess- und Anreißgeräten und zur Messung von BohrungsabständenÜbersicht und Technische Daten zu Universal-Anreiß- und Zentrierspitze :Hersteller: Metav IndustryLineBezeichnung: Universal-Anreiß- und Zentrierspitze für Höhenmess- und AnreißgeräteAufnahme: 6x8 - 9x9Beschreibung: HM-Spitze oder Universal-Anreiß- und Zentrierspitzel je nach AusführungBesonderheit: Höhe von Absatz verstellbar und verstellbarer Bereich zwischen Anschlagfläche und Anreißspitze 0-60mm (Minimalhöhe 5mm zur Grundlinie)Geeignet für: alle gängigen Höhenmess- und Anreißgeräten und zur Messung von BohrungsabständenMessspitzen: HM-Kegelspitze, Ø10mmx60°Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Feste Zentrierspitze, halbe Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60° . Besonders geeignet für kleine Werkstücke, bei denen eine volle Spitze im Arbeitsbereich hinderlich wäre. . Aufnahme 2 MK Maß A 18 mm Maß B 100 mm Maß D 7 mm Maß E 11 mm Maß F 30 mm Maß d1 17,78 mm Maß l1 36 mm

Feste Zentrierspitze, volle Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 4 MK Maß A 31,6 mm Maß B 160 mm Maß D 14 mm Maß E 21 mm Maß F 50 mm Maß d1 31,267 mm Maß l1 57,5 mm

Zentrierspitze Slim MK3 mitlfd.RÖHM mitlaufend · Spitzenwinkel 60 ° · mit kleinem Gehäusedurchmesser · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit · durch den kleinen Kopfdurchmesser entsteht keine Behinderung für Stahlhalter und DrehstähleWeitere technische Eigenschaften:· A: 62mm· D: 15mm· G: 23,825mm· Bearbeitungsart: mitlaufend· Rundlaufabweichung max.: 0,005mm· B: 34mm· K: 18mm· Drehzahl max.: 7000min-¹

Zentrierspitze Orange Line MK3 mitlfd.RÖHM mitlaufend · Spitzenwinkel 60 ° · Körper geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet, dadurch mehrfach nachschleifbar · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und KühlflüssigkeitWeitere technische Eigenschaften:· A: 82,5mm· D: 25mm· G: 23,825mm· Bearbeitungsart: mitlaufend· Rundlaufabweichung max.: 0,005mm· B: 55mm· K: 30,3mm· Drehzahl max.: 8500min-¹

Zentrierspitze Pro MK2 mitlfd.m.verl.Laufspitze RÖHM mitlaufend · Spitzenwinkel 60 ° · Genauigkeitsausführung · mit verlängerter Laufspitze · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet, dadurch mehrfach nachschleifbar · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und KühlflüssigkeitWeitere technische Eigenschaften:· A: 75mm· D: 20mm· G: 17,78mm· Bearbeitungsart: mitlaufend· Rundlaufabweichung max.: 0,005mm· B: 43mm· K: 34mm· Drehzahl max.: 7000min-¹

Zentrierspitze Pro MK3 mitlfd.RÖHM mitlaufend · Spitzenwinkel 60 ° · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet, dadurch mehrfach nachschleifbar · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und KühlflüssigkeitWeitere technische Eigenschaften:· A: 79,5mm· D: 25mm· G: 23,825mm· Bearbeitungsart: mitlaufend· Rundlaufabweichung max.: 0,005mm· B: 58,5mm· K: 31mm· Drehzahl max.: 5000min-¹

Zentrierspitze Orange Line MK4 mitlfd.RÖHM mitlaufend · Spitzenwinkel 60 ° · Körper geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet, dadurch mehrfach nachschleifbar · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und KühlflüssigkeitWeitere technische Eigenschaften:· A: 101,5mm· D: 32mm· G: 31,267mm· Bearbeitungsart: mitlaufend· Rundlaufabweichung max.: 0,005mm· B: 68,5mm· K: 39,8mm· Drehzahl max.: 6000min-¹

Zentrierspitze Slim MK4 mitlfd.RÖHM mitlaufend · Spitzenwinkel 60 ° · mit kleinem Gehäusedurchmesser · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit · durch den kleinen Kopfdurchmesser entsteht keine Behinderung für Stahlhalter und DrehstähleWeitere technische Eigenschaften:· A: 75,5mm· D: 20mm· G: 31,267mm· Bearbeitungsart: mitlaufend· Rundlaufabweichung max.: 0,005mm· B: 42mm· K: 25mm· Drehzahl max.: 6300min-¹

Zentrierspitze Pro MK4 mitlfd.m.verl.Laufspitze RÖHM mitlaufend · Spitzenwinkel 60 ° · Genauigkeitsausführung · mit verlängerter Laufspitze · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet, dadurch mehrfach nachschleifbar · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und KühlflüssigkeitWeitere technische Eigenschaften:· A: 114,5mm· D: 32mm· G: 31,267mm· Bearbeitungsart: mitlaufend· Rundlaufabweichung max.: 0,005mm· B: 68,5mm· K: 53mm· Drehzahl max.: 3800min-¹

Zentrierspitze Orange Line MK5 mitlfd.RÖHM mitlaufend · Spitzenwinkel 60 ° · Körper geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet, dadurch mehrfach nachschleifbar · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und KühlflüssigkeitWeitere technische Eigenschaften:· A: 128mm· D: 40mm· G: 44,399mm· Bearbeitungsart: mitlaufend· Rundlaufabweichung max.: 0,005mm· B: 88,5mm· K: 49,3mm· Drehzahl max.: 4500min-¹

Zentrierkegel MK4 A.-L.100mm mitlfd.Form spitz Kegelwinkel 60Grad RÖHM mitlaufend · spitze Form · als Zentrierkegel für Hohlkörper und als Zentrierspitze zur Bearbeitung normaler Werkstücke · Aufnahmeschaft, Körper und Kegel gehärtet · Kegel spitz auslaufend · Kegelwinkel 60 °Weitere technische Eigenschaften:· Gewicht: 1600g· Bearbeitungsart: mitlaufend· Kegelwinkel: 60°· Drehzahl max.: 4000min-¹

Zentrierspitze Pro MK5 mitlfd.m.verl.Laufspitze RÖHM mitlaufend · Spitzenwinkel 60 ° · Genauigkeitsausführung · mit verlängerter Laufspitze · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet, dadurch mehrfach nachschleifbar · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und KühlflüssigkeitWeitere technische Eigenschaften:· A: 143,5mm· D: 40mm· G: 44,399mm· Bearbeitungsart: mitlaufend· Rundlaufabweichung max.: 0,005mm· B: 88,5mm· K: 65mm· Drehzahl max.: 3000min-¹

Zentrierkegel MK5 A.-L.115,5mm mitlfd.Form spitz Kegelwinkel 60Grad RÖHM mitlaufend · spitze Form · als Zentrierkegel für Hohlkörper und als Zentrierspitze zur Bearbeitung normaler Werkstücke · Aufnahmeschaft, Körper und Kegel gehärtet · Kegel spitz auslaufend · Kegelwinkel 60 °Weitere technische Eigenschaften:· Gewicht: 3600g· Bearbeitungsart: mitlaufend· Kegelwinkel: 60°· Drehzahl max.: 4000min-¹
