Winkelfäser DIN 1833 D HSSCo5 45 Grad 16mm

Einzahnfräser, HSS Co5, blank Ausführung: Nach Werksnorm, 30° . Anwendung: Einsetzbar zum Stirnfräsen . Am Außen-Ø schneidend, zum Ausfräsen von Schlitzen und Nuten an Fenstern, Türen und anderen Profilen aus Aluminium und Kunststoff . Für Kopierfräsmaschinen, z . B . Elu, Haffner, Rotox, Striffler, Wegoma etc . Zum umfangs- und stirnseitigen Fräsen. . Ø d1 j16 3 mm Schneidenlänge l2 12 mm Schaft-Ø d2 h8 8 mm fz 0,055 mm Al, Al- und Mg-Leg . 220

VHM-Schaftfräser, 2 Schneiden, Typ N, DIN 6527, 30°, kurz, Schaft HA, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten P9 sowie für die universelle Bearbeitung . Ø d1 = h10 6 mm Schneidenlänge l2 7 mm Schaft-Ø d2 = h6 6 mm fz 0,024 mm Stähle bis 850 N/mm² 60 Stähle bis 1000 N/mm² 60 Ti, Ti-Leg . und Sonderstähle 25 Gusseisenwerkstoffe 70 Al, Al- und Mg-Leg . 180 Kupfer, Messing, Bronzen 50

VHM-Schaftfräser für die Alubearbeitung, Typ W, nach Werksnorm, 25°, TiCN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Auch zum Besäumen und Schlichtfräsen geeignet . Besonders für die Alu-Bearbeitung geeignet. . Ø d1 = h10 2 mm Radius r 0,2 mm Hals-Ø d3 1,9 mm Schneidenlänge l2 3 mm Freizone l3 6 mm Schaft-Ø d2 = h6 3 mm fz 0,015 mm Al, Al- und Mg-Leg . 163 Kupfer, Messing, Bronzen 150

VHM-Schaftfräser, 4 Schneiden, kurz, Typ N, 30°, Schaft HB, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen sowie für die universelle Bearbeitung . Auch zum Besäumen und Schlichtfräsen verwendbar . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø d1 = h10 5 mm Schneidenlänge l2 9 mm Schaft-Ø d2 = h6 6 mm fz 0,014 mm Stähle bis 850 N/mm² 45 Stähle bis 1000 N/mm² 45 Stähle bis 1400 N/mm² 40 Stähle bis 42 HRC 40 Rost- und säurebeständige Stähle (INOX) 68 Gusseisenwerkstoffe 88 Al, Al- und Mg-Leg . 130 Kupfer, Messing, Bronzen 99

VHM-Schaftfräser, 2 Schneiden, Typ N, DIN 6527, 30°, lang, Schaft HA, blank Ausführung: Ultra-Feinstkorn-Vollhartmetall, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung. . Ø d1 = h10 6,00 mm Schneidenlänge l2 10 mm Schaft-Ø d2 = h6 6 mm fz 0,024 mm Stähle bis 850 N/mm² 60 Stähle bis 1000 N/mm² 60 Ti, Ti-Leg . und Sonderstähle 25 Gusseisenwerkstoffe 70 Al, Al- und Mg-Leg . 180 Kupfer, Messing, Bronzen 50

VHM-Schaftfräser, 3 Schneiden, Typ N, lang, 30°, Schaft HA, blank Ausführung: Typ N, DIN 6527, 30°, mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Für Frästiefen bis max . 1,5 x D . Gegenüber einem 2-Schneider ist der Vorschub um ca . 50 % höher . VHM (K10/K20). . Ø d1 = h10 6 mm Schneidenlänge l2 10 mm Schaft-Ø d2 = h6 6 mm fz 0,024 mm Stähle bis 850 N/mm² 60 Stähle bis 1000 N/mm² 60 Ti, Ti-Leg . und Sonderstähle 25 Gusseisenwerkstoffe 70 Al, Al- und Mg-Leg . 180 Kupfer, Messing, Bronzen 50

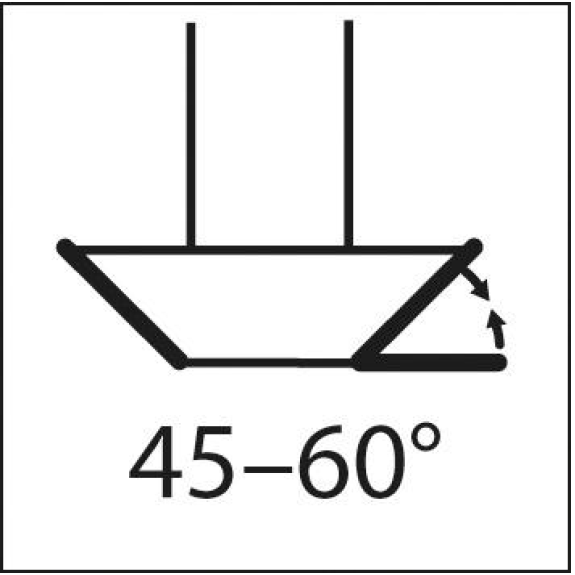

Winkelfräser, DIN 1833 C, 45° Anwendung: Einsetzbar zum Fräsen von Schwalbenschwanzführungen mit einer Winkeltoleranz von alpha ± 15\'. . Ø d1 = js16 16 mm Schneidenhöhe a 45° b = js14 4,0 mm Schaft-Ø d2 = h6 12 mm Zähnezahl 6 fz 0,021 mm Stähle bis 850 N/mm² 17 Stähle bis 1000 N/mm² 12 Stähle bis 1400 N/mm² 9 Al, Al- und Mg-Leg . 95

Winkelfräser, 60° Anwendung: Einsetzbar zum Fräsen von Schwalbenschwanzführungen mit einer Winkeltoleranz von alpha ± 15\'. . Ø d1 = js16 16 mm Schneidenhöhe a 60° b = js14 6,3 mm Schaft-Ø d2 = h6 12 mm Zähnezahl 6 fz 0,021 mm Stähle bis 850 N/mm² 17 Stähle bis 1000 N/mm² 12 Stähle bis 1400 N/mm² 9 Al, Al- und Mg-Leg . 95

VHM-Schruppfräser, 46 Schneiden, kurz, Typ NF, 45°, TiAlN-beschichtet, mit Zentrumschnitt Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Schruppfräsen . Die feine Kordelverzahnung produziert kleine, leicht zu entfernende Späne . Hierdurch wird eine Verbesserung der Standzeit des Werkzeuges sowie eine bessere Oberflächengüte erzielt . Universell einsetzbares Werkzeug . Für die INOX-Bearbeitung geeignet. . Ø d1 = h10 6 mm Schneidenlänge l2 7 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 4 fz 0,016 mm Stähle bis 850 N/mm² 338 Stähle bis 1000 N/mm² 338 Stähle bis 1400 N/mm² 252 Rost- und säurebeständige Stähle (INOX) 170 Ti, Ti-Leg . und Sonderstähle 170

Halbrund-Profilfräser, konvex, hinterdreht Ausführung: HSS, DIN 856, blank, Radiustoleranz h11 . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Nuten . Hinweis: Die Fräser können mehrfach nachgeschliffen werden, ohne das Profil zu verändern. . Radius r 2,5 mm Ø d1 63 mm Breite b 5 mm Bohrung d2 H7 22 mm Zähnezahl 12 fz 0,10 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90

Halbrund-Profilfräser, konvex, hinterdreht Ausführung: HSS, DIN 856, blank, Radiustoleranz h11 . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Nuten . Hinweis: Die Fräser können mehrfach nachgeschliffen werden, ohne das Profil zu verändern. . Radius r 2,0 mm Ø d1 50 mm Breite b 4 mm Bohrung d2 H7 16 mm Zähnezahl 14 fz 0,08 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90

Halbrund-Profilfräser, konvex, hinterdreht Ausführung: HSS, DIN 856, blank, Radiustoleranz h11 . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Nuten . Hinweis: Die Fräser können mehrfach nachgeschliffen werden, ohne das Profil zu verändern. . Radius r 1,5 mm Ø d1 50 mm Breite b 3 mm Bohrung d2 H7 16 mm Zähnezahl 14 fz 0,08 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90

Halbrund-Profilfräser, konvex, hinterdreht Ausführung: HSS, DIN 856, blank, Radiustoleranz h11 . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Nuten . Hinweis: Die Fräser können mehrfach nachgeschliffen werden, ohne das Profil zu verändern. . Radius r 3,0 mm Ø d1 63 mm Breite b 6 mm Bohrung d2 H7 22 mm Zähnezahl 12 fz 0,10 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90

Halbrund-Profilfräser, konvex, hinterdreht Ausführung: HSS, DIN 856, blank, Radiustoleranz h11 . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Nuten . Hinweis: Die Fräser können mehrfach nachgeschliffen werden, ohne das Profil zu verändern. . Radius r 5,0 mm Ø d1 63 mm Breite b 10 mm Bohrung d2 H7 22 mm Zähnezahl 12 fz 0,10 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90
