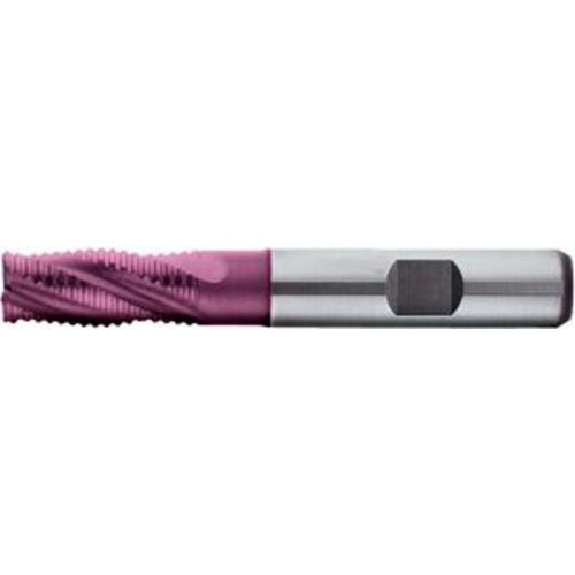

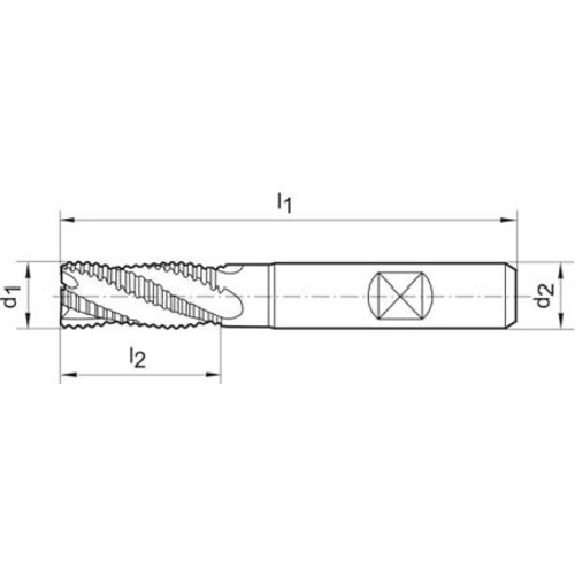

Schruppfräser DIN 844 K TiALN 6,0mm NR

Einzahnfräser, HSS Co5, blank Ausführung: Nach Werksnorm, 30° . Anwendung: Einsetzbar zum Stirnfräsen . Am Außen-Ø schneidend, zum Ausfräsen von Schlitzen und Nuten an Fenstern, Türen und anderen Profilen aus Aluminium und Kunststoff . Für Kopierfräsmaschinen, z . B . Elu, Haffner, Rotox, Striffler, Wegoma etc . Zum umfangs- und stirnseitigen Fräsen. . Ø d1 j16 3 mm Schneidenlänge l2 12 mm Schaft-Ø d2 h8 8 mm fz 0,055 mm Al, Al- und Mg-Leg . 220

Langlochfräser (Bohrnutenfräser), 3 Schneiden, Typ N, 30°, DIN 844-K, HSS Co8, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten, Ø-Toleranz e8 für Passung P9 sowie zum Umfangsfräsen. . Ø d1 = e8 12,0 mm Schneidenlänge l2 26 mm Schaft-Ø d2 = h6 12 mm fz 0,047 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 100

VHM-Minifräser, 3 Schneiden, extra kurz, Schaft HB, 30°, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Hinweis: Nutzung bis zur Verschleißgrenze ist günstiger als Nachschleifen . Ausführung: Vollhartmetall (K10/K20), Typ N, nach Werksnorm, mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Gegenüber eines 2-Schneiders ist der Vorschub um ca . 50 % höher. . Schneidenlänge l2 2,0 mm Schaft-Ø d2 = h6 3 mm fz 0,005 mm Ausführung * Mit zyl . Schaft, Form HA Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 75 Stähle bis 1400 N/mm² 50 Rost- und säurebeständige Stähle (INOX) 35 Gusseisenwerkstoffe 100 Al, Al- und Mg-Leg . 150 Kupfer, Messing, Bronzen 75

VHM-Minifräser, 3 Schneiden, extra kurz, Schaft HB, 30°, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Hinweis: Nutzung bis zur Verschleißgrenze ist günstiger als Nachschleifen . Ausführung: Vollhartmetall (K10/K20), Typ N, nach Werksnorm, mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Gegenüber eines 2-Schneiders ist der Vorschub um ca . 50 % höher. . Schneidenlänge l2 2,0 mm Schaft-Ø d2 = h6 3 mm fz 0,005 mm Ausführung * Mit zyl . Schaft, Form HA Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 75 Stähle bis 1400 N/mm² 50 Rost- und säurebeständige Stähle (INOX) 35 Gusseisenwerkstoffe 100 Al, Al- und Mg-Leg . 150 Kupfer, Messing, Bronzen 75

VHM-Minifräser, 3 Schneiden, extra kurz, Schaft HB, 30°, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Hinweis: Nutzung bis zur Verschleißgrenze ist günstiger als Nachschleifen . Ausführung: Vollhartmetall (K10/K20), Typ N, nach Werksnorm, mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Gegenüber eines 2-Schneiders ist der Vorschub um ca . 50 % höher. . Schneidenlänge l2 1,5 mm Schaft-Ø d2 = h6 3 mm fz 0,005 mm Ausführung * Mit zyl . Schaft, Form HA Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 75 Stähle bis 1400 N/mm² 50 Rost- und säurebeständige Stähle (INOX) 35 Gusseisenwerkstoffe 100 Al, Al- und Mg-Leg . 150 Kupfer, Messing, Bronzen 75

Einzahnfräser, HSS Co5, TiAlN-beschichtet Ausführung: Nach Werksnorm, 30° . Anwendung: Einsetzbar zum Stirnfräsen . Am Außen-Ø schneidend, zum Ausfräsen von Schlitzen und Nuten an Fenstern, Türen und anderen Profilen aus Aluminium und Kunststoff . Für Kopierfräsmaschinen, z . B . Elu, Haffner, Rotox, Striffler, Wegoma etc . Zum umfangs- und stirnseitigen Fräsen. . Ø d1 j16 5 mm Schneidenlänge l2 14 mm Schaft-Ø d2 h8 8 mm fz 0,054 mm Al, Al- und Mg-Leg . 325

VHM-Minifräser, 3 Schneiden, extra kurz, Schaft HB, 30°, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Hinweis: Nutzung bis zur Verschleißgrenze ist günstiger als Nachschleifen . Ausführung: Vollhartmetall (K10/K20), Typ N, nach Werksnorm, mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Gegenüber eines 2-Schneiders ist der Vorschub um ca . 50 % höher. . Schneidenlänge l2 5,0 mm Schaft-Ø d2 = h6 6 mm fz 0,010 mm Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 75 Stähle bis 1400 N/mm² 50 Rost- und säurebeständige Stähle (INOX) 35 Gusseisenwerkstoffe 100 Al, Al- und Mg-Leg . 150 Kupfer, Messing, Bronzen 75

Langlochfräser (Bohrnutenfräser), 3 Schneiden, Typ N, DIN 844-K, HSS-E PM, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . HSS-E PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus . Gut einsetzbar bei instabilen Schnittbedingungen . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten, Ø-Toleranz e8 für Passung P9 sowie zum Umfangsfräsen. . Ø d1 = e8 10,0 mm Schneidenlänge l2 22 mm Schaft-Ø d2 = h6 10 mm fz 0,042 mm Stähle bis 850 N/mm² 66 Stähle bis 1000 N/mm² 51 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 29 Gusseisenwerkstoffe 66

Schaftfräser, 4 Schneiden, DIN 844-L, HSS-E PM, TiAlN-beschichtet Ausführung: Typ N, DIN 844-L, 30°, mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich . HSS-E-PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus. . Ø d1 = k10 10 mm Schneidenlänge l2 45 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 4 fz 0,052 mm Stähle bis 850 N/mm² 66 Stähle bis 1000 N/mm² 51 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 29 Gusseisenwerkstoffe 66

Schruppfräser mit 3-6 Schneiden, Typ HR, kurz, HSS Co8, TiAlN-beschichtet Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø d1 = k12 12 mm Schneidenlänge l2 26 mm Schaft-Ø d2 = h6 12 mm Zähnezahl 4 fz 0,044 mm Stähle bis 850 N/mm² 44 Stähle bis 1000 N/mm² 36 Stähle bis 1400 N/mm² 22 Al, Al- und Mg-Leg . 125

Schruppschlichtfräser, DIN 844-K, 3 Schneiden, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Bohrfräsen. . Ø d1 = k12 22 mm Schneidenlänge l2 38 mm Schaft-Ø d2 = h6 20 mm fz 0,106 mm Stähle bis 850 N/mm² 44 Stähle bis 1000 N/mm² 36 Stähle bis 1400 N/mm² 22 Al, Al- und Mg-Leg . 125

VHM-Kugelfräser für die Hartbearbeitung, 2 Schneiden, kurz, Typ N, 30°, TiAlN-S-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Kopierfräsen . Der Halsfreischliff ermöglicht eine optimale Reichweite des Werkzeuges und ist somit für Anwendungen im Formenbau geeignet . Die Standzeit erhöht sich bei MMS oder Luftkühlung . Das Werkzeug kann wahlweise mit geschwenkter oder gerader Spindel eingesetzt werden . Für die HSC-Bearbeitung bis 70 HRC geeignet. . Ø d1 = h8 4,0 mm Radius r 2,00 mm Schneidenlänge l2 5,0 mm Hals-Ø d3 3,85 mm Freizone l3 10 mm Schaft-Ø d2 = h6 6 mm fz 0,093 mm Stähle bis 42 HRC 229 Stähle bis 52 HRC 229 Stähle bis 56 HRC 190 Stähle bis 60 HRC 190 Hartbearbeiten über 60 HRC 190

VHM-Viertelkreisfräser (Konkavfräser) Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Abrunden und Entgraten von Kanten und Konturen. . r = H11 1,5 mm größter Ø d1 10 mm kleinster Ø d3 7 mm Schaft-Ø d2 10 mm fz 0,05 mm Stähle bis 850 N/mm² 100 Stähle bis 1000 N/mm² 90 Stähle bis 1400 N/mm² 70 Stähle bis 42 HRC 90 Stähle bis 52 HRC 90 Rost- und säurebeständige Stähle (INOX) 60 Ti, Ti-Leg . und Sonderstähle 45 Gusseisenwerkstoffe 90 Al, Al- und Mg-Leg . 500 Kupfer, Messing, Bronzen 190

VHM-Viertelkreisfräser (Konkavfräser) Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Abrunden und Entgraten von Kanten und Konturen. . r = H11 3,0 mm größter Ø d1 10 mm kleinster Ø d3 4 mm Schaft-Ø d2 10 mm fz 0,06 mm Stähle bis 850 N/mm² 100 Stähle bis 1000 N/mm² 90 Stähle bis 1400 N/mm² 70 Stähle bis 42 HRC 90 Stähle bis 52 HRC 90 Rost- und säurebeständige Stähle (INOX) 60 Ti, Ti-Leg . und Sonderstähle 45 Gusseisenwerkstoffe 90 Al, Al- und Mg-Leg . 500 Kupfer, Messing, Bronzen 190
