Schruppfräser DIN 844 K PM TiALN4,0mm HR

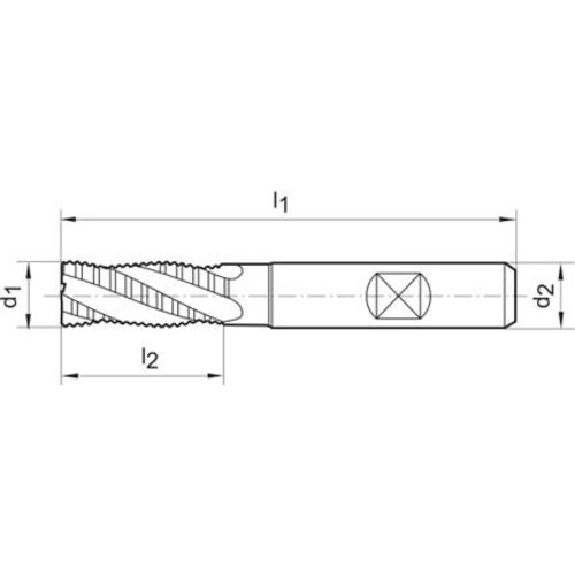

Schruppfräser mit 3-6 Schneiden, Typ NR, kurz, HSS Co8, blank Ausführung: DIN 844-K, 30°, mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen. . Ø d1 = k12 6 mm Schneidenlänge l2 13 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 3 fz 0,013 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 85

Schruppfräser mit 3-4 Schneiden, HSS Co8,Typ NR, lang, blank . Ø d1 = k12 6 mm Schneidenlänge l2 24 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 3 fz 0,013 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 85

Schruppfräser mit 3-6 Schneiden,Typ HR, lang, HSS Co8, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen. . Ø d1 = k12 6 mm Schneidenlänge l2 24 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 3 fz 0,013 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 85

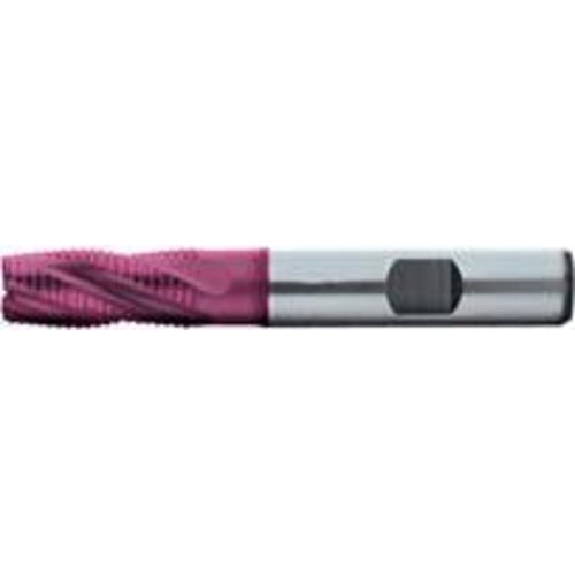

Schruppfräser mit 4 Schneiden, HSS Co8, 30°, DIN 844-K, Typ NR, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Bohrfräsen . Hinweis: Unter Ø 10 mm bitte (Bestell-Nr . 2190/2196) Seitenverweis21900600# verwenden. . Ø d1 = k12 10 mm Schneidenlänge l2 22 mm Schaft-Ø d2 = h6 10 mm fz 0,044 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 75

VHM-Torusfräser für die Hartbearbeitung, extra kurz, 4 Schneiden, Typ N, 30°, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen . Mit Eckradius zur Verminderung von Kerbwirkungen am Werkstück . Für die HSC-Bearbeitung bis 62 HRC geeignet. . Eckradius r 0,40 mm Schneidenlänge l2 5,0 mm Hals-Ø d3 3,7 mm Freizone l3 9 mm Schaft-Ø d2 = h6 6 mm fz 0,004 mm Stähle bis 850 N/mm² 133 Stähle bis 1000 N/mm² 133 Stähle bis 1400 N/mm² 82 Stähle bis 42 HRC 82 Stähle bis 52 HRC 82 Stähle bis 56 HRC 55 Stähle bis 60 HRC 50 Hartbearbeiten über 60 HRC 25

VHM-Torusfräser für die Hartbearbeitung, 4 Schneiden, lang, Typ N, 30°, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen . Mit Eckradius zur Verminderung von Kerbwirkungen am Werkstück . Für die HSC-Bearbeitung bis 70 HRC geeignet. . Ø d1 = e8 6 mm Eckradius r 0,5 mm Schneidenlänge l2 20 mm Schaft-Ø d2 = h6 6 mm fz 0,007 mm Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 80 Stähle bis 1400 N/mm² 52 Stähle bis 42 HRC 52 Stähle bis 52 HRC 52 Stähle bis 56 HRC 32 Stähle bis 60 HRC 32 Hartbearbeiten über 60 HRC 32

Winkelfräser Ausführung: Gerade genutet . Anwendung: Einsetzbar zum Fräsen von Winkelführungen nach DIN 69052 im Werkzeug- und Maschinenbau sowie zum Stirn- und Umfangsfräsen. . Ø d1 40 mm Winkel alpha 45 ° Breite b 10 mm Bohrung d2 H7 10 mm Zähnezahl 14 fz 0,030 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

Winkelfräser Ausführung: Gerade genutet . Anwendung: Einsetzbar zum Fräsen von Winkelführungen nach DIN 69052 im Werkzeug- und Maschinenbau sowie zum Stirn- und Umfangsfräsen. . Ø d1 50 mm Winkel alpha 60 ° Breite b 16 mm Bohrung d2 H7 13 mm Zähnezahl 16 fz 0,030 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

Prismenfräser Ausführung: Gerade genutet . Anwendung: Einsetzbar zum Fräsen von prismenförmigen Führungen. . Ø d1 50 mm Winkel alpha 45 ° Breite b 8 mm Bohrung d2 H7 16 mm Zähnezahl 22 fz 0,030 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90

Walzenstirnfräser, Typ N, 30°, blank Ausführung: Profilgeschliffen, mit Längs- und Quernut . Anwendung: Einsetzbar als Plan-, Eck- und Walzenfräser . Zum umfangs- und stirnseitigen Fräsen. . Ø x Breite d1 x b1 40 x 32 mm Bohrung d2 H7 16 mm Zähnezahl 8 fz 0,070 mm Stähle bis 850 N/mm² 35 Stähle bis 1000 N/mm² 30 Stähle bis 1400 N/mm² 20

Walzenstirnfräser, Typ NR, blank, schruppverzahnt Ausführung: Profilhinterschliffen, mit Längs- und Quernut . Anwendung: Einsetzbar als Plan-, Eck- und Walzenfräser. . Ø x Breite d1 x b1 40 x 32 mm Bohrung d2 H7 16 mm Zähnezahl 6 fz 0,071 mm Stähle bis 850 N/mm² 35 Stähle bis 1000 N/mm² 30 Stähle bis 1400 N/mm² 20 Rost- und säurebeständige Stähle (INOX) 9 Kupfer, Messing, Bronzen 40

Scheibenfräser, schmal, feinkreuzverzahnt Ausführung: Feinkreuzverzahnt . Anwendung: Einsetzbar zum Nuten- oder Schlitzfräsen . Rechts- und linksschneidend einsetzbar . Für hohe Genauigkeit und sauberes Fräsbild . Vibrationsarmes Fräsen - besonders für tiefe Schnitte. . Ø x Breite d1 x b1 125 x 6,0 mm Bohrung d2 H7 32 mm Zähnezahl 40 fz 0,09 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Gusseisenwerkstoffe 22 Al, Al- und Mg-Leg . 250 Kupfer, Messing, Bronzen 100

VHM-Torusfräser für die Hartbearbeitung, 4 Schneiden, lang, Typ N, 30°, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen . Mit Eckradius zur Verminderung von Kerbwirkungen am Werkstück . Für die HSC-Bearbeitung bis 70 HRC geeignet. . Ø d1 = e8 20 mm Eckradius r 2,0 mm Schneidenlänge l2 55 mm Schaft-Ø d2 = h6 20 mm fz 0,012 mm Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 80 Stähle bis 1400 N/mm² 52 Stähle bis 42 HRC 52 Stähle bis 52 HRC 52 Stähle bis 56 HRC 32 Stähle bis 60 HRC 32 Hartbearbeiten über 60 HRC 32

VHM-Torusfräser für die Hartbearbeitung, 4 Schneiden, lang, Typ N, 30°, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen . Mit Eckradius zur Verminderung von Kerbwirkungen am Werkstück . Für die HSC-Bearbeitung bis 70 HRC geeignet. . Ø d1 = e8 20 mm Eckradius r 1,5 mm Schneidenlänge l2 55 mm Schaft-Ø d2 = h6 20 mm fz 0,012 mm Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 80 Stähle bis 1400 N/mm² 52 Stähle bis 42 HRC 52 Stähle bis 52 HRC 52 Stähle bis 56 HRC 32 Stähle bis 60 HRC 32 Hartbearbeiten über 60 HRC 32
