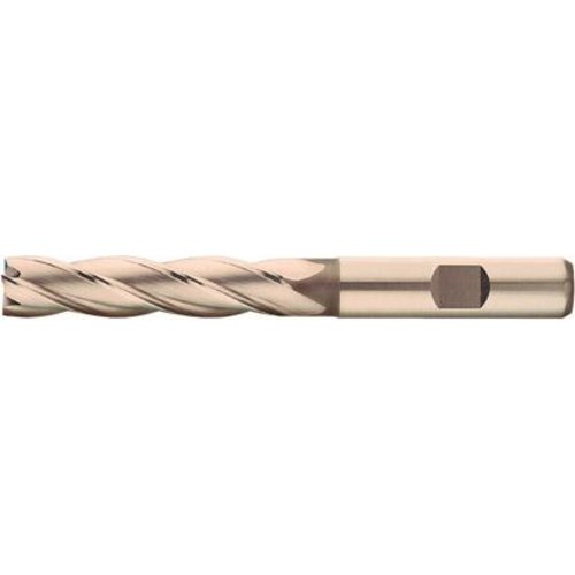

Schaftfräser DIN 844 L N HSSE 6,00mm

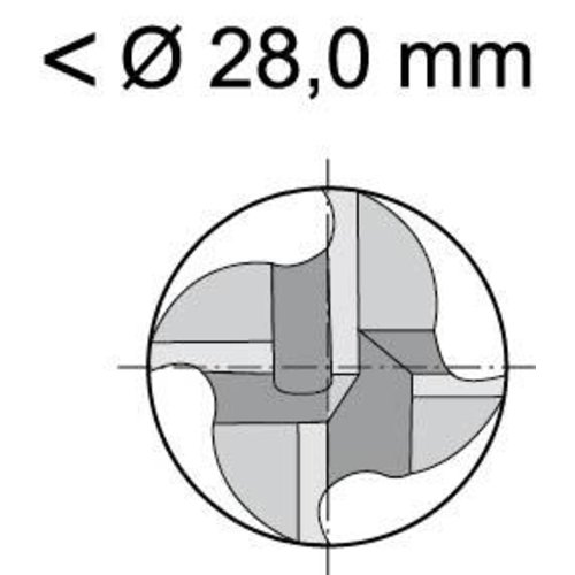

VHM-Schaftfräser, 4 Schneiden, kurz, Typ N, 30°, Schaft HA, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen sowie für die universelle Bearbeitung . Auch zum Besäumen und Schlichtfräsen verwendbar. . Ø d1 = h10 18 mm Schneidenlänge l2 24 mm Schaft-Ø d2 = h6 18 mm fz 0,057 mm Stähle bis 850 N/mm² 35 Stähle bis 1000 N/mm² 35 Stähle bis 1400 N/mm² 30 Stähle bis 42 HRC 30 Rost- und säurebeständige Stähle (INOX) 52 Gusseisenwerkstoffe 68 Al, Al- und Mg-Leg . 100 Kupfer, Messing, Bronzen 76

VHM-Schaftfräser, 4 Schneiden, Typ N, 30°, lang, Schaft HB,TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen sowie für die universelle Bearbeitung . Auch zum Besäumen und Schlichtfräsen verwendbar. . Ø d1 = h10 3 mm Schneidenlänge l2 8 mm Schaft-Ø d2 = h6 6 mm fz 0,014 mm Stähle bis 850 N/mm² 45 Stähle bis 1000 N/mm² 45 Stähle bis 1400 N/mm² 40 Stähle bis 42 HRC 40 Rost- und säurebeständige Stähle (INOX) 68 Gusseisenwerkstoffe 88 Al, Al- und Mg-Leg . 130 Kupfer, Messing, Bronzen 99

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 13,5 x 4,0 mm für Scheibenfedern 4,0 x 5,0 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 8 fz 0,007 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 13,5 x 3,0 mm für Scheibenfedern 3,0 x 5,0 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 8 fz 0,007 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Winkelfräser, DIN 1833 D, 60° Anwendung: Einsetzbar zum Fräsen von Schwalbenschwanzführungen mit einer Winkeltoleranz von alpha ± 15\'. . Ø d1 = js16 25 mm Schneidenhöhe a 60° b = js14 10,0 mm Schaft-Ø d2 = h6 16 mm Zähnezahl 8 fz 0,020 mm Stähle bis 850 N/mm² 17 Stähle bis 1000 N/mm² 12 Stähle bis 1400 N/mm² 9 Al, Al- und Mg-Leg . 95

Winkelfräser, DIN 1833 C, 45° Anwendung: Einsetzbar zum Fräsen von Schwalbenschwanzführungen mit einer Winkeltoleranz von alpha ± 15\'. . Ø d1 = js16 16 mm Schneidenhöhe a 45° b = js14 4,0 mm Schaft-Ø d2 = h6 12 mm Zähnezahl 6 fz 0,021 mm Stähle bis 850 N/mm² 17 Stähle bis 1000 N/mm² 12 Stähle bis 1400 N/mm² 9 Al, Al- und Mg-Leg . 95

VHM-Schaftfräser, 3 Schneiden, Typ N, lang, 45°, TiAlN-beschichtet Ausführung: Vollhartmetall (K10/K20), DIN 6527, mit Zentrumschnitt . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich . Anwendung: Für die universelle Bearbeitung geeignet . Gegenüber einem 2-Schneider ist der Vorschub um ca . 50 % höher . Durch die 45°-Spirale entsteht ein weicher und schälender Schnitt und somit eine hohe Oberflächenqualität . Eine Gratbildung an den Schneidkanten wird vermieden. . Ø d1 = h10 5 mm Schneidenlänge l2 10 mm Schaft-Ø d2 = h6 6 mm fz 0,008 mm Stähle bis 850 N/mm² 120 Stähle bis 1000 N/mm² 120 Stähle bis 1400 N/mm² 80 Gusseisenwerkstoffe 120 Al, Al- und Mg-Leg . 145 Kupfer, Messing, Bronzen 106

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 22,5 x 5,0 mm für Scheibenfedern 5,0 x 9,0 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 10 fz 0,033 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Vollhartmetall-Schaftfräser, 3 Schneiden, Typ N, lang, 30°, Schaft HB, TiAlN-beschichtet Ausführung: Vollhartmetall (K10/K20), DIN 6527, 30°, mit Zentrumschnitt . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Für Frästiefen bis max . 1,5 x D . Gegenüber einem 2-Schneider ist der Vorschub um ca . 50 % höher. . Ø d1 = h10 6 mm Schneidenlänge l2 10 mm Schaft-Ø d2 = h6 6 mm fz 0,024 mm Stähle bis 850 N/mm² 100 Stähle bis 1000 N/mm² 100 Ti, Ti-Leg . und Sonderstähle 40 Gusseisenwerkstoffe 120 Al, Al- und Mg-Leg . 300 Kupfer, Messing, Bronzen 80

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 32,5 x 6,0 mm für Scheibenfedern 6,0 x 13,0 mm Schaft-Ø d2 = h6 12 mm Zähnezahl 12 fz 0,060 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

VHM-Schruppfräser, 35 Schneiden, lang, Typ HR, 30°, TiAlN-beschichtet Anwendung: Einsetzbar zum Schruppfräsen . Die feine Kordelverzahnung produziert kleine, leicht zu entfernende Späne . Hierdurch wird eine Verbesserung der Standzeit des Werkzeuges sowie eine bessere Oberflächengüte erzielt . Besonders für die INOX-Bearbeitung geeignet. . Ø d1 = h10 12 mm Schneidenlänge l2 26 mm Schaft-Ø d2 = h6 12 mm Zähnezahl 4 fz 0,032 mm Stähle bis 850 N/mm² 150 Stähle bis 1000 N/mm² 150 Stähle bis 1400 N/mm² 130 Rost- und säurebeständige Stähle (INOX) 100 Ti, Ti-Leg . und Sonderstähle 70

Schlitzfräser Ausführung: Kreuzverzahnt . Anwendung: Einsetzbar zum Fräsen von Scheibenfedernuten oder von Schlitzen . Kein Verklemmen durch Freischliff des Fräsers. . Ø x Breite d1 = h11 x b = e8 32,5 x 7,0 mm für Scheibenfedern 7,0 x 13,0 mm Schaft-Ø d2 = h6 12 mm Zähnezahl 12 fz 0,060 mm Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 17 Stähle bis 1400 N/mm² 11 Al, Al- und Mg-Leg . 100

Halbrund-Profilfräser, konvex, hinterdreht Ausführung: HSS, DIN 856, blank, Radiustoleranz h11 . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Nuten . Hinweis: Die Fräser können mehrfach nachgeschliffen werden, ohne das Profil zu verändern. . Radius r 3,5 mm Ø d1 63 mm Breite b 7 mm Bohrung d2 H7 22 mm Zähnezahl 12 fz 0,10 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90

Prismenfräser Ausführung: Gerade genutet . Anwendung: Einsetzbar zum Fräsen von prismenförmigen Führungen. . Ø d1 80 mm Winkel alpha 90 ° Breite b 22 mm Bohrung d2 H7 27 mm Zähnezahl 20 fz 0,040 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90
