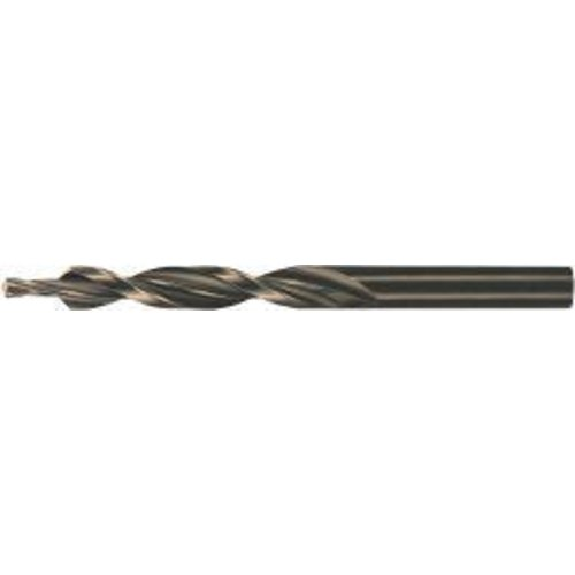

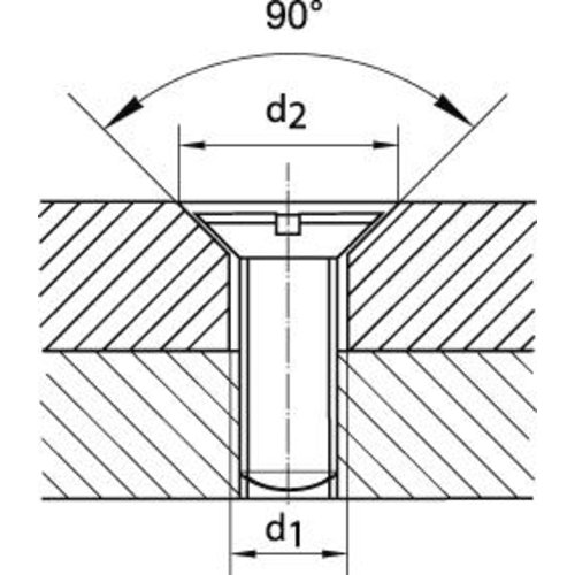

Mehrfasenstufenbohrer DIN 8374 HSS M3 90G.

Spiralbohrer mit zyl . Schaft, HSS, DIN 338, Oberfläche blank, FORMAT Ausführung: Rechtsschneidend, mit präzisem Spitzenanschliff . Ausspitzung bis Ø 2,4 mm ähnlich Kreuzschliff . Seitenspanwinkel, Kerndicke und Kernanstieg normal . Anwendung: Besonders für Stahl und Stahlguss (legiert und unlegiert), Grauguss, Temperguss, Sphäroguss, Sintereisen und Grafit verwendbar . Hinweis: Als Satz erhältlich (Bestell-Nr . 1028) . Ø h8 2,0 mm Spirallänge 24,0 mm Gesamtlänge 49 mm f 0,050 mm/U Stähle bis 850 N/mm² 25 Stähle bis 1000 N/mm² 18 Gusseisenwerkstoffe 25 Kupfer, Messing, Bronzen 30

Kurzbohrer zyl . Schaft, Typ INOX; HSS Co5, profilgeschliffen, Format Ausführung: DIN 1897 . Profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff und ausgeprägter Warmhärtebeständigkeit . Ausspitzung bis Ø 2,4 mm nach DIN 1412, Form A . Seitenspanwinkel normal, Kerndicke stärker als normal und Kernanstieg normal . Anwendung: Für den Einsatz auf Automaten, Revolverbänken und Handbohrmaschinen geeignet . Besonders für rost-/säurebeständige Stähle (VA-Stähle), Federstähle, austenitische Stähle, Sonderlegierungen wie Hastelloy, Inconel und Nimonic verwendbar . Hinweis: Auch als Satz erhältlich (Bestell-Nr . 1058) . Ausführung dampfangelassen Ø h8 1,40 mm Spirallänge 9 mm Gesamtlänge 32 mm f 0,032 mm/U Stähle bis 850 N/mm² 40 Stähle bis 1000 N/mm² 20 Stähle bis 1400 N/mm² 15 Stähle bis 42 HRC 12 Stähle bis 52 HRC 4 Rost- und säurebeständige Stähle (INOX) 18 Ti, Ti-Leg . und Sonderstähle 10 Gusseisenwerkstoffe 30 Kupfer, Messing, Bronzen 30

Kurzbohrer zyl . Schaft, Typ INOX; HSS Co5, profilgeschliffen, Format Ausführung: DIN 1897 . Profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff und ausgeprägter Warmhärtebeständigkeit . Ausspitzung bis Ø 2,4 mm nach DIN 1412, Form A . Seitenspanwinkel normal, Kerndicke stärker als normal und Kernanstieg normal . Anwendung: Für den Einsatz auf Automaten, Revolverbänken und Handbohrmaschinen geeignet . Besonders für rost-/säurebeständige Stähle (VA-Stähle), Federstähle, austenitische Stähle, Sonderlegierungen wie Hastelloy, Inconel und Nimonic verwendbar . Hinweis: Auch als Satz erhältlich (Bestell-Nr . 1058) . Ausführung dampfangelassen Ø h8 2,80 mm Spirallänge 16 mm Gesamtlänge 46 mm f 0,050 mm/U Stähle bis 850 N/mm² 40 Stähle bis 1000 N/mm² 20 Stähle bis 1400 N/mm² 15 Stähle bis 42 HRC 12 Stähle bis 52 HRC 4 Rost- und säurebeständige Stähle (INOX) 18 Ti, Ti-Leg . und Sonderstähle 10 Gusseisenwerkstoffe 30 Kupfer, Messing, Bronzen 30

Spiralbohrer mit zyl . Schaft, HSS Co5 geschliffen, blank, FORMAT Ausführung: Profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff sowie Spezialausspitzung . Kernanstieg normal . Seitenspanwinkel größer als normal (35°) . Kerndicke stärker als normal . Anwendung: Besonderer Spezialbohrer mit extrem hoher Wärmebeständigkeit und stabilem Kern: sehr robust und damit optimal geeignet für Titan- und Titanlegierungen, für rost-/säure-/hitzebeständige und austenitische Stähle, für hochfeste/kurzspanende Stähle ab 1400 N/mm² Festigkeit sowie für Sonderlegierungen wie Hastelloy, Inconel und Nimonic . Seitenspanwinkel größer als normal (35°) . Kerndicke stärker als normal . Hinweis: Auch als Satz erhältlich (Bestell-Nr . 1030). . Ø h8 2,2 mm Spirallänge 27 mm Gesamtlänge 53 mm f 0,032 mm/U Stähle bis 1400 N/mm² 15 Stähle bis 42 HRC 12 Rost- und säurebeständige Stähle (INOX) 18 Ti, Ti-Leg . und Sonderstähle 10

Langer Spiralbohrer mit zyl . Schaft, HSS profilgeschliffen, FORMAT Ausführung: DIN 340, Typ N . Rechtsschneidend, mit präzisem Spitzeanschliff . Seitenspanwinkel normal, Kerndicke normal und Kernanstieg stärker als normal . Anwendung: Besonders für legierte/unlegierte Stähle und Gussarten über 800 N/mm² Festigkeit, Warm- und Kaltarbeitsstähle, Wälzlagerstähle, hochlegierte Stähle, Vergütungs- und Einsatzstähle verwendbar . Hinweis: Weitere Abmessungen auf Anfrage lieferbar. . Ø h8 2,0 mm Spirallänge 56 mm Gesamtlänge 85 mm f 0,050 mm/U Ausführung Oberfläche blank Stähle bis 850 N/mm² 22 Stähle bis 1000 N/mm² 18 Gusseisenwerkstoffe 22 Kupfer, Messing, Bronzen 30

Zentrierbohrer, HSS, blank, FORMAT Ausführung: DIN 333-A . Senkwinkel 60° . Profilgeschliffen, rechtsschneidend . Ø-Toleranz: Ø 1,02,5 = + 0,14 mm Ø 3,155,0 = + 0,18 mm Ø 6,3 = + 0,22 mm Anwendung: Standardzentrierbohrer zum Herstellen von Zentrierbohrungen nach DIN 332, Blatt 1, Form A (ohne Schutzsenkung). . Bohrer-Ø d1 k12 1,25 mm Schaft-Ø d2 h8 3,15 mm Gesamtlänge l1 31,5 mm für Werkstück-Ø 810 mm f 0,02 mm/U Stähle bis 850 N/mm² 12 Stähle bis 1000 N/mm² 10 Gusseisenwerkstoffe 20 Al, Al- und Mg-Leg . 45 Kupfer, Messing, Bronzen 45

Spiralbohrer mit zyl . Schaft, HSS, DIN 338, Oberfläche blank, FORMAT Ausführung: Rechtsschneidend, mit präzisem Spitzenanschliff . Ausspitzung bis Ø 2,4 mm ähnlich Kreuzschliff . Seitenspanwinkel, Kerndicke und Kernanstieg normal . Anwendung: Besonders für Stahl und Stahlguss (legiert und unlegiert), Grauguss, Temperguss, Sphäroguss, Sintereisen und Grafit verwendbar . Hinweis: Als Satz erhältlich (Bestell-Nr . 1028) . Ø h8 7,1 mm Spirallänge 69,0 mm Gesamtlänge 109 mm f 0,160 mm/U Stähle bis 850 N/mm² 25 Stähle bis 1000 N/mm² 18 Gusseisenwerkstoffe 25 Kupfer, Messing, Bronzen 30

Spiralbohrer zyl . Schaft, HSS Co5, DIN 338, geschliffen, Oberfläche TiN-beschichtet, FORMAT Ausführung: Seitenspanwinkel größer als normal (35°) . Kerndicke stärker als normal . Stabiles, kräftiges Modell, profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff sowie Spezialausspitzung und ausgeprägter Warmhärtebeständigkeit . Kernanstieg normal . Anwendung: Bei kurzen Bohrtiefen bis 3 x D verwendbar . Besonders für Titan- und Titanlegierungen, rost-/säure-/hitzbeständige und austenitische Stähle, hochfeste/kurzspanende Stähle ab 900 N/mm² Festigkeit, Sonderlegierungen wie Hastelloy, Inconel und Nimonic verwendbar. . Ø h8 2,2 mm Spirallänge 27 mm Gesamtlänge 53 mm f 0,032 mm/U Stähle bis 850 N/mm² 25 Stähle bis 1000 N/mm² 20 Stähle bis 1400 N/mm² 18 Stähle bis 42 HRC 15 Rost- und säurebeständige Stähle (INOX) 20 Ti, Ti-Leg . und Sonderstähle 11 Kupfer, Messing, Bronzen 10

SDS-plus-Hammerbohrer, Spezial-Schneide Ausführung: SDS-plus-Aufnahmeschaft, ruhiger Bohrerlauf und effektiver Bohrmehlabtransport durch aggressives Spitzen- und Wendeldesign ermöglichen einen optimalen Schlagenergiedurchsatz . Zertifiziert durch die Prüfgemeinschaft Mauerbohrer (PGM) nach Anforderungen des Deutschen Instituts für Bautechnik (DIBt) . Anwendung: Für Bohrhämmer mit SDS-plus-Aufnahmeschaft . Mit Spezial-Schneide, für Beton, Kalkstein, Mauerwerk. . Ø 8,0 mm Spirallänge 150 mm Gesamtlänge 210 mm

Spiralbohrer mit zyl . Schaft, lang, HSS Co5, DIN 340, Typ Ti Ausführung: Profilgeschliffen, Oberfläche blank . Rechtsschneidend, mit Kegelmantelanschliff . Anwendung: Besonders für Titan und Titanlegierungen, rost-, säure-, hitzebeständige und austenitische Stähle, Hastelloy, Inconel, Nimonic## verwendbar. . Ø h8 2,0 mm Spirallänge 56 mm Gesamtlänge 85 mm f 0,025 mm/U Stähle bis 1400 N/mm² 12 Stähle bis 42 HRC 10 Rost- und säurebeständige Stähle (INOX) 12 Ti, Ti-Leg . und Sonderstähle 8

Spiralbohrer mit zyl . Schaft, überlang, HSS, Oberfläche nitriert, Fasen nitriert, DIN 1869, Typ TF, FORMAT Ausführung: Stabiler Spezialbohrer, profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff sowie weiten Spannuten mit stark gerundeten Rückenkanten . Ausspitzung nach DIN 1412, Form A . Seitenspanwinkel größer als normal, Kerndicke erheblich stärker als normal und ohne Kernanstieg . Anwendung: Zum Bohren extrem tiefer Löcher bis 10 x D unter erschwerten Bedingungen wie z . B . bei schlechter Spanabfuhr und dadurch verursachter mangelhafter Kühlung der Bohrerspitze geeignet . Besonders für extrem tiefe Bohrungen in Grauguss und Stähle bis 1000 N/mm² Festigkeit verwendbar . Ausnahme: CrNi-Stähle, INOX-Stähle. . Ø h8 x Gesamtlänge 4,0 x 175 mm Spirallänge 120 mm f 0,050 mm/U Stähle bis 850 N/mm² 18 Gusseisenwerkstoffe 20 Al, Al- und Mg-Leg . 30

Hartmetallbestückter Spiralbohrer mit zyl . Schaft Ausführung: Rechtsschneidend, mit präzisem Spitzenanschliff, dampfbehandelten Nuten und hartmetallbestückten Schneidplatten nach DIN 8010 . Gute Zentriereigenschaften durch Ausspitzung nach DIN 1412, Form A . Seitenspanwinkel, Kerndicke und Kernanstieg normal . Lieferung ab Ø 3 mm: Schaft mit Mitnehmer nach DIN 1809 zur Verwendung in Klemmhülsen . Anwendung: Besonders für Stähle bis 60 HRC, Hartguss über 300 HB, Reinmolybdän und zähharte Bronzen verwendbar. . Ø h8 4,0 mm Spirallänge 25 mm Gesamtlänge 56 mm f 0,080 mm/U Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 70 Stähle bis 42 HRC 25 Stähle bis 52 HRC 20 Stähle bis 56 HRC 10 Stähle bis 60 HRC 10 Gusseisenwerkstoffe 80 Kupfer, Messing, Bronzen 180

Kurzstufenbohrer 180° für Durchgangsbohrungen, blank, FORMAT Ausführung: Sehr torsionsstabiles Modell, profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff . Kurze Bauform nach DIN 1897 . Gute Zentriereigenschaften durch Ausspitzung nach DIN 1412, Form A . Seitenspanwinkel, Kerndicke und Kernanstieg normal . Bohrung und Senkung werden in einem Arbeitsgang zueinander fluchtend gefertigt . Ø-Toleranz: d1 = h6 . Hinweis: Die Schnittgeschwindigkeit richtet sich nach dem großen Durchmesser, der Vorschub nach dem kleinen . Ausführung: Senkwinkel 180°, mittel . Anwendung: Für Schrauben-Durchgangsbohrungen nach DIN EN 20273 und Schraubenkopfsenkungen 180° . Form H, J und K nach DIN 84, DIN 912, DIN 6912, DIN 7513 und DIN 7984 . Besonders für den Einsatz auf CNC- bzw . NC-Maschinen geeignet. . für Gewinde M3 Bohrer-Ø d1 x Senker-Ø d2 3,4 x 6 mm Gesamtlänge l1 66 mm Spirallänge l2 28 mm Bohrstufenlänge l3 9 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 16 Rost- und säurebeständige Stähle (INOX) 8 Gusseisenwerkstoffe 30 Al, Al- und Mg-Leg . 50 Kupfer, Messing, Bronzen 50

Mehrfasenstufenbohrer 180° für Durchgangsbohrungen Ausführung: Profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff . Gute Zentriereigenschaften durch Ausspitzung nach DIN 1412, Form A . Seitenspanwinkel, Kerndicke und Kernanstieg normal . Bohrung und Senkung werden in einem Arbeitsgang zueinander fluchtend gefertigt . Ø-Toleranz: d1 = h9 d2 = h8 Hinweis: Die Schnittgeschwindigkeit richtet sich nach dem großen Durchmesser, der Vorschub nach dem kleinen . Ausführung: DIN 8376, Senkwinkel 180°, mittel . Anwendung: Für Schrauben-Durchgangsbohrungen nach DIN EN 20273 und Schraubenkopfsenkungen 180° . Form H, J und K nach DIN 84, DIN 912, DIN 6912, DIN 7513 und DIN 7984 . Mit Morsekegelschaft DIN 8377 oder VHM-Ausführung auf Anfrage lieferbar. . für Gewinde M3 Bohrer-Ø d1 x Senker-Ø d2 3,4 x 6 mm Gesamtlänge l1 93 mm Spirallänge l2 57 mm Bohrstufenlänge l3 9 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 16 Rost- und säurebeständige Stähle (INOX) 8 Gusseisenwerkstoffe 30 Al, Al- und Mg-Leg . 50 Kupfer, Messing, Bronzen 50
