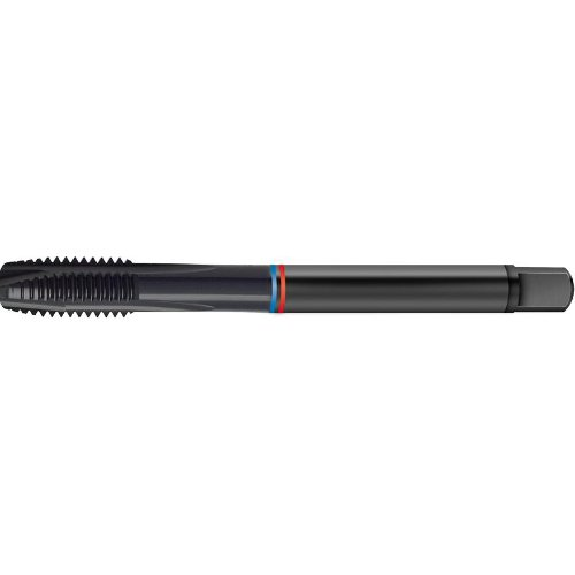

Maschinen Gewindebohrer UNF HSSE DG Form B Nr.4-48

Maschinengewindeformer (mit Schmiernuten) für metrisches Gewinde, HSS-E, TiN-beschichtet, 6GX Ausführung: Mit Einlauflänge Form C (23 Gänge) . M3M10 DIN 371 mit verstärktem Schaft, M12M16 DIN 376 mit Überlaufschaft . Anwendung: Für metrische Regelgewinde nach ISO DIN 13 . Besonders für alle formbaren Werkstoffe wie Baustähle, Automatenstähle, Einsatzstähle, Vergütungsstähle, Kaltarbeitsstähle, Warmarbeitsstähle, Nitrierstähle, nichtrostende Stähle, Aluminium, Al-Legierungen, Kupfer, Cu-Legierungen, Messing und Bronzen verwendbar . Hinweis: Toleranzfeld ISO 3/6G und 6HX mit Übermaß für Werkstücke, die bei der bearbeitung zum zurückfedern neigen, die Beschichtet werden, oder beim Härten leicht schrumpfen. . Gewinde M12 Steigung 1,75 mm Gesamtlänge 110 mm Schaft-Ø 9,0 mm Schaft-Vierkant 7,0 mm Kernloch-Ø 11,20 mm Norm DIN 372 Ausführung mit Überlaufschaft Stähle bis 850 N/mm² 10 Stähle bis 1000 N/mm² 12 Stähle bis 1400 N/mm² 8 Rost- und säurebeständige Stähle (INOX) 8 Ti, Ti-Leg . und Sonderstähle 6 Al, Al- und Mg-Leg . 15

Durchgangsloch-Maschinengewindebohrer für UNC-Gewinde, Gelbring Ausführung: Mit Schälanschnitt Form B (45 Gänge) . Anwendung: Für UNC-Gewinde, Einheits-Grobgewinde, ANSI B1.1 . Besonders für allg . Stähle, Baustähle, Automatenstähle, Einsatzstähle und Vergütungsstähle verwendbar. . Gewinde UNC Nr . 3 inch Gänge per inch 48 Gewinde-Ø 2,515 mm Gesamtlänge 50 mm Schaft-Ø 2,8 mm Schaft-Vierkant 2,1 mm Kernloch-Ø 2,10 mm Ausführung mit verstärktem Schaft Stähle bis 850 N/mm² 10 Al, Al- und Mg-Leg . 15

Sackloch-Maschinengewindebohrer für metrisches Gewinde, TANDEM, HSS-E PM, Oberfläche TiN-beschichtet, FORMAT Ausführung: M3M10 DIN 371 mit verstärktem Schaft, M12M20 DIN 376 mit Überlaufschaft . Anwendung: Universal-Gewindebohrer mit breitem Einsatzspektrum für metrische Regelgewinde nach ISO DIN 13. . Gewinde M16 Steigung 2,00 mm Gesamtlänge 110 mm Schaft-Ø 12,0 mm Schaft-Vierkant 9,0 mm Kernloch-Ø 14,00 mm Norm DIN 376 Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 15 Stähle bis 1400 N/mm² 6 Stähle bis 42 HRC 4 Rost- und säurebeständige Stähle (INOX) 8 Ti, Ti-Leg . und Sonderstähle 2 Gusseisenwerkstoffe 15 Al, Al- und Mg-Leg . 20 Kupfer, Messing, Bronzen 20

Handgewindebohrer für metrisches Gewinde, HSS, Mittelschneider mit Anschnitt Form D, 3,55 Gänge Anwendung: Für metrische Regelgewinde nach ISO DIN 13 . Besonders für hochfeste Werkstoffe bis 1200 N/mm² Festigkeit sowie rost- und säurebeständige Stähle verwendbar. . Gewinde M3,5 Steigung 0,60 mm Gesamtlänge 45 mm Schaft-Vierkant 3,0 mm Kernloch-Ø 2,90 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² geeignet Stähle bis 42 HRC bedingt geeignet Rost- und säurebeständige Stähle (INOX) geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Durchgangsloch-Maschinengewindebohrer für UNF-Gewinde, TANDEM, dampfangelassen, FORMAT Anwendung: Universal-Gewindebohrer mit breitem Einsatzspektrum für UNF-Gewinde, Einheits-Feingewinde, ANSI B1.1. . Gewinde UNF 1/4 inch Gänge per inch 28 Gewinde-Ø 6,350 mm Gesamtlänge 80 mm Schaft-Ø 4,5 mm Schaft-Vierkant 3,4 mm Kernloch-Ø 5,50 mm Stähle bis 850 N/mm² 15 Stähle bis 1000 N/mm² 12 Stähle bis 1400 N/mm² 4 Rost- und säurebeständige Stähle (INOX) 10 Ti, Ti-Leg . und Sonderstähle 2 Gusseisenwerkstoffe 10 Al, Al- und Mg-Leg . 15 Kupfer, Messing, Bronzen 15

Durchgangsloch-Maschinengewindebohrer für metrisches Gewinde,TANDEM, HSS-E PM, Oberfläche TiN-beschichtet, FORMAT Ausführung: M3M10 DIN 371 mit verstärktem Schaft, M12M20 DIN 376 mit Überlaufschaft . Anwendung: Universal-Gewindebohrer mit breitem Einsatzspektrum für metrische Regelgewinde nach ISO DIN 13. . Gewinde M20 Steigung 2,50 mm Gesamtlänge 140 mm Schaft-Ø 16,0 mm Schaft-Vierkant 12,0 mm Kernloch-Ø 17,50 mm Norm DIN 376 Stähle bis 850 N/mm² 20 Stähle bis 1000 N/mm² 15 Stähle bis 1400 N/mm² 8 Rost- und säurebeständige Stähle (INOX) 12 Ti, Ti-Leg . und Sonderstähle 2 Gusseisenwerkstoffe 15 Al, Al- und Mg-Leg . 20 Kupfer, Messing, Bronzen 20
