LEVEL MOUNT Maschinenlag.115x115mm KE10 5/5

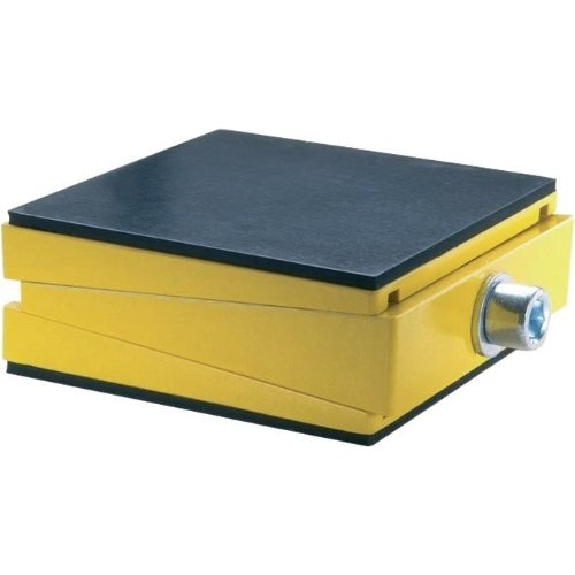

Level-Mount MaschinenlagerungenTypenreihe LM Der hochwertige Elastomerkörper aus Kunstkautschuk isoliert Schwingungen, Stöße und Körperschall Störende Auswirkungen auf das Umfeld oder auf die Maschine werden reduziert bzw . unterbunden Problemlose Montage Integrierte Höhenverstellung Wartungsfrei Öl- und alterungsbeständig Zur elastischen und verankerungsfreien Aufstellung von Maschinen, Anlagen und Aggregaten Bestimmung: Maschinenart bestimmen Anzahl der Befestigungspunkte = Anzahl der Elemente Belastung pro Element ermitteln (Maschinengewicht: Befestigungspunkte) Schraubengröße mit Aufnahmebohrung vergleichen Auswahl des Elementes nach untenstehender Tabelle . Typ LM 111 Durchmesser D 80 mm Pressen allgemein (bis Hubzahl 100/min.) 450 daN Höhe H 25 mm Gewindedurchmesser G M10 Standardschraubenlänge L 80 mm Nivellierhöhe Ni 15 mm Max . Maschinenfußdicke 43 mm Gewicht 0,4 kg Drehmaschinen 220 kg Fräsmaschinen 300 kg Flachschleifmaschinen 220 kg Maschinen allgemein 480 kg Statische Höchstlast 600 kg

Level-Mount MaschinenlagerungenTypenreihe LM Der hochwertige Elastomerkörper aus Kunstkautschuk isoliert Schwingungen, Stöße und Körperschall Störende Auswirkungen auf das Umfeld oder auf die Maschine werden reduziert bzw . unterbunden Problemlose Montage Integrierte Höhenverstellung Wartungsfrei Öl- und alterungsbeständig Zur elastischen und verankerungsfreien Aufstellung von Maschinen, Anlagen und Aggregaten Bestimmung: Maschinenart bestimmen Anzahl der Befestigungspunkte = Anzahl der Elemente Belastung pro Element ermitteln (Maschinengewicht: Befestigungspunkte) Schraubengröße mit Aufnahmebohrung vergleichen Auswahl des Elementes nach untenstehender Tabelle . Typ LM 333 Durchmesser D 120 mm Pressen allgemein (bis Hubzahl 100/min.) 1000 daN Höhe H 32 mm Gewindedurchmesser G M12 Standardschraubenlänge L 90 mm Nivellierhöhe Ni 20 mm Max . Maschinenfußdicke 44 mm Gewicht 1,1 kg Drehmaschinen 420 kg Fräsmaschinen 600 kg Flachschleifmaschinen 420 kg Maschinen allgemein 1200 kg Statische Höchstlast 2000 kg

Level-Mount MaschinenlagerungenTypenreihe LM Der hochwertige Elastomerkörper aus Kunstkautschuk isoliert Schwingungen, Stöße und Körperschall Störende Auswirkungen auf das Umfeld oder auf die Maschine werden reduziert bzw . unterbunden Problemlose Montage Integrierte Höhenverstellung Wartungsfrei Öl- und alterungsbeständig Zur elastischen und verankerungsfreien Aufstellung von Maschinen, Anlagen und Aggregaten Bestimmung: Maschinenart bestimmen Anzahl der Befestigungspunkte = Anzahl der Elemente Belastung pro Element ermitteln (Maschinengewicht: Befestigungspunkte) Schraubengröße mit Aufnahmebohrung vergleichen Auswahl des Elementes nach untenstehender Tabelle . Typ LM 555 Durchmesser D 160 mm Pressen allgemein (bis Hubzahl 100/min.) 2000 daN Höhe H 35 mm Gewindedurchmesser G M16 x 1,5 Standardschraubenlänge L 100 mm Nivellierhöhe Ni 20 mm Max . Maschinenfußdicke 44 mm Gewicht 2,2 kg Drehmaschinen 1000 kg Fräsmaschinen 1500 kg Flachschleifmaschinen 1000 kg Maschinen allgemein 3000 kg Statische Höchstlast 4000 kg

Level-Mount MaschinenlagerungenTypenreihe LM Der hochwertige Elastomerkörper aus Kunstkautschuk isoliert Schwingungen, Stöße und Körperschall Störende Auswirkungen auf das Umfeld oder auf die Maschine werden reduziert bzw . unterbunden Problemlose Montage Integrierte Höhenverstellung Wartungsfrei Öl- und alterungsbeständig Zur elastischen und verankerungsfreien Aufstellung von Maschinen, Anlagen und Aggregaten Bestimmung: Maschinenart bestimmen Anzahl der Befestigungspunkte = Anzahl der Elemente Belastung pro Element ermitteln (Maschinengewicht: Befestigungspunkte) Schraubengröße mit Aufnahmebohrung vergleichen Auswahl des Elementes nach untenstehender Tabelle . Typ LM 666 Durchmesser D 185 mm Pressen allgemein (bis Hubzahl 100/min.) 3500 daN Höhe H 39 mm Gewindedurchmesser G M20 x 1,5 Standardschraubenlänge L 120 mm Nivellierhöhe Ni 20 mm Max . Maschinenfußdicke 58 mm Gewicht 4,0 kg Drehmaschinen 2000 kg Fräsmaschinen 2800 kg Flachschleifmaschinen 2000 kg Maschinen allgemein 4000 kg Statische Höchstlast 5500 kg

Level-Mount MaschinenlagerungenTypenreihe LM Der hochwertige Elastomerkörper aus Kunstkautschuk isoliert Schwingungen, Stöße und Körperschall Störende Auswirkungen auf das Umfeld oder auf die Maschine werden reduziert bzw . unterbunden Problemlose Montage Integrierte Höhenverstellung Wartungsfrei Öl- und alterungsbeständig Zur elastischen und verankerungsfreien Aufstellung von Maschinen, Anlagen und Aggregaten Bestimmung: Maschinenart bestimmen Anzahl der Befestigungspunkte = Anzahl der Elemente Belastung pro Element ermitteln (Maschinengewicht: Befestigungspunkte) Schraubengröße mit Aufnahmebohrung vergleichen Auswahl des Elementes nach untenstehender Tabelle . Typ LM 777 Durchmesser D 241 mm Pressen allgemein (bis Hubzahl 100/min.) 6500 daN Höhe H 54 mm Gewindedurchmesser G M24 x 1,5 Standardschraubenlänge L 140 mm Nivellierhöhe Ni 20 mm Max . Maschinenfußdicke 70 mm Gewicht 8,0 kg Drehmaschinen 3000 kg Fräsmaschinen 3600 kg Flachschleifmaschinen 3000 kg Maschinen allgemein 7200 kg Statische Höchstlast 8000 kg
