Druckspannzange DIN6343 0173E 420 Querrillen

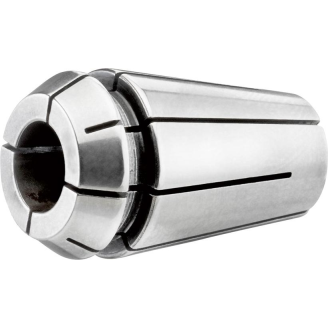

Spannzange ER16 DIN 6499-B Doppelt geschlitzt Rundlaufgenauigkeit 0,015 mm Walkbewegung der Fräser ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit Kurzspannen von Spiralbohrern auf Führungsfase möglich Zum Spannen bis max . 1 mm unter Nenndurchmesser

Spannzange ER16 DIN 6499-B Doppelt geschlitzt Rundlaufgenauigkeit 0,015 mm Walkbewegung der Fräser ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit Kurzspannen von Spiralbohrern auf Führungsfase möglich Zum Spannen bis max . 1 mm unter Nenndurchmesser

Spannzange ER16 DIN 6499-B Doppelt geschlitzt Rundlaufgenauigkeit 0,015 mm Walkbewegung der Fräser ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit Kurzspannen von Spiralbohrern auf Führungsfase möglich Zum Spannen bis max . 1 mm unter Nenndurchmesser

Spannzange ER25 DIN 6499-B Doppelt geschlitzt Rundlaufgenauigkeit 0,015 mm Walkbewegung der Fräser ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit Kurzspannen von Spiralbohrern auf Führungsfase möglich Zum Spannen bis max . 1 mm unter Nenndurchmesser

Spannzange ER20 DIN 6499-B Doppelt geschlitzt Rundlaufgenauigkeit 0,015 mm Walkbewegung der Fräser ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit Kurzspannen von Spiralbohrern auf Führungsfase möglich Zum Spannen bis max . 1 mm unter Nenndurchmesser

Spannzange ER40 DIN 6499-B Doppelt geschlitzt Rundlaufgenauigkeit 0,015 mm Walkbewegung der Fräser ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit Kurzspannen von Spiralbohrern auf Führungsfase möglich Zum Spannen bis max . 1 mm unter Nenndurchmesser

Präzisions-Spannzange GERC25-B System ER DIN ISO 15488-B (alt DIN 6499) System ER25 Oberflächenrauigkeit: RA < 1,6 µm Sämtliche Längskanten verrundet Rundlaufgenauigkeit: < 5 µm Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 B, 1835 E, 6535 B und 6535 E Hinweis: Die Spanndurchmesser-Überbrückung ist 1 mm (unter Ø 2 mm = 0,5 mm) . Angegeben wird immer der größte Ø, d . h . Ø 16 mm spannt zurück auf Ø 15 mm (Beschriftung z . B . GER 32 F 470 E16).

Präzisions-Spannzange GERC25-B System ER DIN ISO 15488-B (alt DIN 6499) System ER25 Oberflächenrauigkeit: RA < 1,6 µm Sämtliche Längskanten verrundet Rundlaufgenauigkeit: < 5 µm Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 B, 1835 E, 6535 B und 6535 E Hinweis: Die Spanndurchmesser-Überbrückung ist 1 mm (unter Ø 2 mm = 0,5 mm) . Angegeben wird immer der größte Ø, d . h . Ø 16 mm spannt zurück auf Ø 15 mm (Beschriftung z . B . GER 32 F 470 E16).

Spannzange ER16, abgedichtet DIN 6499-B Rundlaufgenauigkeit 0,015 mm Walkbewegung der Fräser ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit Abdichtung durch Dichtstopfen Zur Aufnahme von Werkzeugen mit Zylinderschaft und Innenkühlung Hinweis: Nennmaß = Spanndurchmesser.

Spannzange ER40, abgedichtet DIN 6499-B Rundlaufgenauigkeit 0,015 mm Walkbewegung der Fräser ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit Abdichtung durch Dichtstopfen Zur Aufnahme von Werkzeugen mit Zylinderschaft und Innenkühlung Hinweis: Nennmaß = Spanndurchmesser.

Spannzange ER20, mit Innen-4-kant DIN 6499-B Doppelt geschlitzt Rundlaufgenauigkeit 0,015 mm Zum Spannen von Gewindebohrern mit 4-kant-Mitnehmer

Spannzange ER40, mit Innen-4-kant DIN 6499-B Doppelt geschlitzt Rundlaufgenauigkeit 0,015 mm Zum Spannen von Gewindebohrern mit 4-kant-Mitnehmer
