Bügelmessschieber mit Prismenamboss 25- 45mm 108 Grad

Teilscheiben-Messschraube Ausführung: Messfläche hartmetallbestückt, Ableseteile matt verchromt, Messkraftregelung durch Gefühlsratsche . Lieferung im Kunststoffkasten . Anwendung: Zum Messen von Blechen und Bändern. . Messbereich 015 mm Ablesung 0,01 mm Spindel-Ø 6,5 mm Steigung 1,0 mm Scheiben-Ø 50 mm

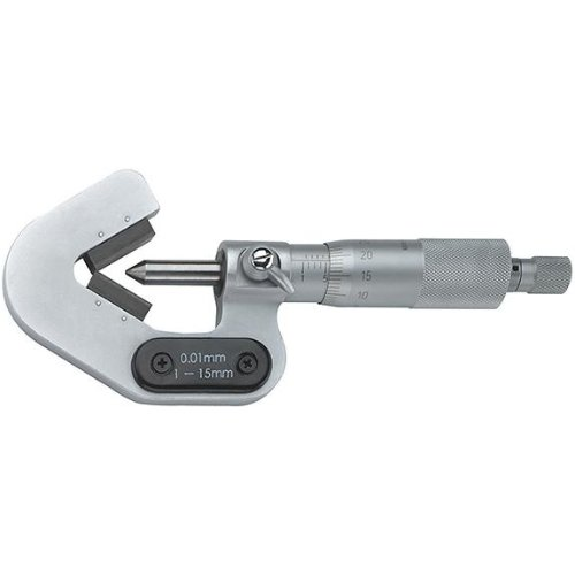

Bügelmessschraube mit Prismenamboss Ausführung: Ableseteile matt verchromt, Spindel gehärtet und geschliffen, Messflächen planparallel geläppt, Messkraftregelung durch Gefühlsratsche, mit Handwärmeisolierung, mit Klemmeinrichtung und Nachstellmutter . Die Spindelsteigung ist dem jeweiligen Prismenwinkel angepasst . Lieferung mit Einstellschlüssel, im Kunststoffkasten . Anwendung: Zum Messen von 3-schneidigen (Prismenwinkel 60°) und 5-schneidigen (Prismenwinkel 108°) Werkzeugen wie Fräsern, Reibahlen usw. . Messbereich 115 mm Ablesung 0,01 mm Spindel-Ø 6,5 mm Trommel-Ø 17,0 mm Prismenwinkel 60 °

Bügelmessschraube mit Prismenamboss Ausführung: Ableseteile matt verchromt, Spindel gehärtet und geschliffen, Messflächen planparallel geläppt, Messkraftregelung durch Gefühlsratsche, mit Handwärmeisolierung, mit Klemmeinrichtung und Nachstellmutter . Die Spindelsteigung ist dem jeweiligen Prismenwinkel angepasst . Lieferung mit Einstellschlüssel, im Kunststoffkasten . Anwendung: Zum Messen von 3-schneidigen (Prismenwinkel 60°) und 5-schneidigen (Prismenwinkel 108°) Werkzeugen wie Fräsern, Reibahlen usw. . Messbereich 525 mm Ablesung 0,01 mm Spindel-Ø 6,5 mm Trommel-Ø 17,0 mm Prismenwinkel 108 °

Bügelmessschraube mit Prismenamboss Ausführung: Ableseteile matt verchromt, Spindel gehärtet und geschliffen, Messflächen planparallel geläppt, Messkraftregelung durch Gefühlsratsche, mit Handwärmeisolierung, mit Klemmeinrichtung und Nachstellmutter . Die Spindelsteigung ist dem jeweiligen Prismenwinkel angepasst . Lieferung mit Einstellschlüssel, im Kunststoffkasten . Anwendung: Zum Messen von 3-schneidigen (Prismenwinkel 60°) und 5-schneidigen (Prismenwinkel 108°) Werkzeugen wie Fräsern, Reibahlen usw. . Messbereich 520 mm Ablesung 0,01 mm Spindel-Ø 6,5 mm Trommel-Ø 17,0 mm Prismenwinkel 60 °

Teilscheiben-Messschraube Ausführung: Messfläche hartmetallbestückt, Ableseteile matt verchromt, Messkraftregelung durch Gefühlsratsche . Lieferung im Kunststoffkasten . Anwendung: Zum Messen von Blechen und Bändern. . Messbereich 025 mm Ablesung 0,01 mm Spindel-Ø 6,5 mm Steigung 1,0 mm Scheiben-Ø 50 mm

Bügelmessschraube für Außennuten Ausführung: Ableseteile matt verchromt, gehärtete Stahlmessflächen, Messkraftregelung durch Gefühlsratsche, mit nicht drehender Spindel und Handwärmeisolierung . Lieferung mit Einstellschlüssel, ab Messbereich 2550 mm mit Einstellmaß, im Kunststoffkasten . Anwendung: Zum Messen von Außennuten. . Messbereich 025 mm Ablesung 0,01 mm Spindel-Ø 6,5 mm Steigung 0,5 mm Trommel-Ø 18,0 mm Messfläche 0,75 x 6,0 mm

Dreipunkt-Innenmessschraube geeignet zur Messung von Sacklochbohrungen für präzise Messungen im Bereich 6mm bis 100mm.Der verbaute Nonius liefert klare und deutliche Messergebnisse . Entwickelt für die Anwendung in Sacklochbohrungen . Sacklochbohrungen sind vertiefte Bohrungen, die in der Metallverarbeitung häufig für Gewinde oder Befestigungselemente verwendet werden . Eine Dreipunkt-Innenmessschraube ist ein Präzisionswerkzeug, das speziell für die genaue Messung von Innendurchmessern in solchen Sacklochbohrungen entwickelt wurde . Sie bietet eine präzise Anpassung an die Innenkontur des Werkstücks und ermöglicht eine hohe Messgenauigkeit . Diese Kombination ist in Industrien wie dem Maschinenbau oder der Automobilindustrie von großer Bedeutung, um enge Toleranzen und eine hohe Qualität bei der Fertigung sicherzustellen . Für eine hohe Lebensdauer sind HM Messflächen verbaut.In folgenden Ausführungen verfügbar:Messbereich: 10-12, 12-16, 12-20, 16-20, 20-25, 20-50, 25-30, 30-40, 40-50, 50-100, 50-63, 6-12, 6-8, 62-75, 75-88, 8-10, 87-10mmGenauigkeit: 0,004 - 0,005Ablesung: 0,001mm - 0,005mmLänge: 50, 75, 80, 90 mmMetav IndustryLine Dreipunkt-Innenmessschraube geeignet zur Messung von Sacklochbohrungen Übersicht und Technische Daten:Hersteller: Metav IndustryLineBezeichnung: Dreipunkt-Innenmessschraube geeignet zur Messung von SacklochbohrungenMaterial: Skala und Nonius mattverchromtMessbereich: 6mm - 100mmAuslieferung im Kasten/BehältnisMessflächen aus HartmetallAblesung: 0.001,0.005mm bis 0.001,0.005 mmauch als Satz verfügbarMesstechnik: AnalogLänge: 50 mm - 90 mmStück pro Satz: 2 bis 4Verlängerung: 100xØ11,7 bis 50xØ5,7Zubehör inklusive: mit Einstellring und VerlängerungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Bügelmessschraube mit Prismenamboss Ausführung: Ableseteile matt verchromt, Spindel gehärtet und geschliffen, Messflächen planparallel geläppt, Messkraftregelung durch Gefühlsratsche, mit Handwärmeisolierung, mit Klemmeinrichtung und Nachstellmutter . Die Spindelsteigung ist dem jeweiligen Prismenwinkel angepasst . Lieferung mit Einstellschlüssel, im Kunststoffkasten . Anwendung: Zum Messen von 3-schneidigen (Prismenwinkel 60°) und 5-schneidigen (Prismenwinkel 108°) Werkzeugen wie Fräsern, Reibahlen usw. . Messbereich 2035 mm Ablesung 0,01 mm Spindel-Ø 6,5 mm Trommel-Ø 17,0 mm Prismenwinkel 60 °

Bügelmessschraube für Außennuten Ausführung: Ableseteile matt verchromt, gehärtete Stahlmessflächen, Messkraftregelung durch Gefühlsratsche, mit nicht drehender Spindel und Handwärmeisolierung . Lieferung mit Einstellschlüssel, ab Messbereich 2550 mm mit Einstellmaß, im Kunststoffkasten . Anwendung: Zum Messen von Außennuten. . Messbereich 2550 mm Ablesung 0,01 mm Spindel-Ø 6,5 mm Steigung 0,5 mm Trommel-Ø 18,0 mm Messfläche 0,75 x 6,0 mm

Bügelmessschraube für Außennuten Ausführung: Ableseteile matt verchromt, gehärtete Stahlmessflächen, Messkraftregelung durch Gefühlsratsche, mit nicht drehender Spindel und Handwärmeisolierung . Lieferung mit Einstellschlüssel, ab Messbereich 2550 mm mit Einstellmaß, im Kunststoffkasten . Anwendung: Zum Messen von Außennuten. . Messbereich 5075 mm Ablesung 0,01 mm Spindel-Ø 6,5 mm Steigung 0,5 mm Trommel-Ø 18,0 mm Messfläche 0,75 x 6,0 mm

Bügelmessschraube für Außennuten Ausführung: Ableseteile matt verchromt, gehärtete Stahlmessflächen, Messkraftregelung durch Gefühlsratsche, mit nicht drehender Spindel und Handwärmeisolierung . Lieferung mit Einstellschlüssel, ab Messbereich 2550 mm mit Einstellmaß, im Kunststoffkasten . Anwendung: Zum Messen von Außennuten. . Messbereich 75100 mm Ablesung 0,01 mm Spindel-Ø 6,5 mm Steigung 0,5 mm Trommel-Ø 18,0 mm Messfläche 0,75 x 6,0 mm

Messungen bis zu 2000mm sind mit diese Bügelmessschraube mit verschiebbaren Messambossen kein Problem.Über den Nonius lassen sich die Messwerte bequem und schnell auslesen . Hartmetall Messflächen für eine hohe Beständigkeit . Sobald die Messflächen auf dem Werkstück ansetzen, sorgt die Ratsche für einen gleichbleibenden Messdruck . Alle Benutzer erzeugen so die gleiche Messkraft . In folgenden Ausführungen verfügbar:Messbereich: 1000-1200, 1200-1400, 1400-1600, 1600-1800, 1800-2000, 300-400, 400-500, 500-600, 600-700, 700-800, 800-900, 900-1000mmGenauigkeit: 0,011 - 0,034Ablesung: 0,01mmTechnische Übersicht:Hersteller: Metav IndustryLineBezeichnung: Bügelmessschraube mit großem MessbereichMaterial: Bügel aus kräftig dimensioniertem Leichtrohr, lackiertMessbereich: 300mm - 2000mmAuslieferung im Kasten/BehältnisNorm: WerksnormMessflächen aus HartmetallMessspindel: ⌠25 mm bis ⌠50 mmAblesung: 0.01 mmMit RatscheAmboss: 25+50mm - 50+100mmBesonderheit: mit verschiebbaren MessambossenEinstellmaß: 1050+1150mm oder 925+975mm je nach AusführungMesstechnik: AnalogSpindelsteigung: 1,0.5 mmDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
