3 Schneide Langlochfräser DIN 844 K NF HSS Co 6,00 mm TiAlN

Einzahnfräser, HSS Co5, blank Ausführung: Nach Werksnorm, 30° . Anwendung: Einsetzbar zum Stirnfräsen . Am Außen-Ø schneidend, zum Ausfräsen von Schlitzen und Nuten an Fenstern, Türen und anderen Profilen aus Aluminium und Kunststoff . Für Kopierfräsmaschinen, z . B . Elu, Haffner, Rotox, Striffler, Wegoma etc . Zum umfangs- und stirnseitigen Fräsen. . Ø d1 j16 3 mm Schneidenlänge l2 12 mm Schaft-Ø d2 h8 8 mm fz 0,055 mm Al, Al- und Mg-Leg . 220

Langlochfräser (Bohrnutenfräser), 3 Schneiden, Typ N, 30°, DIN 844-K, HSS Co8, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten, Ø-Toleranz e8 für Passung P9 sowie zum Umfangsfräsen. . Ø d1 = e8 12,0 mm Schneidenlänge l2 26 mm Schaft-Ø d2 = h6 12 mm fz 0,047 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 100

VHM-Minifräser, 3 Schneiden, extra kurz, Schaft HB, 30°, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Hinweis: Nutzung bis zur Verschleißgrenze ist günstiger als Nachschleifen . Ausführung: Vollhartmetall (K10/K20), Typ N, nach Werksnorm, mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Gegenüber eines 2-Schneiders ist der Vorschub um ca . 50 % höher. . Schneidenlänge l2 2,0 mm Schaft-Ø d2 = h6 3 mm fz 0,005 mm Ausführung * Mit zyl . Schaft, Form HA Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 75 Stähle bis 1400 N/mm² 50 Rost- und säurebeständige Stähle (INOX) 35 Gusseisenwerkstoffe 100 Al, Al- und Mg-Leg . 150 Kupfer, Messing, Bronzen 75

VHM-Minifräser, 3 Schneiden, extra kurz, Schaft HB, 30°, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Hinweis: Nutzung bis zur Verschleißgrenze ist günstiger als Nachschleifen . Ausführung: Vollhartmetall (K10/K20), Typ N, nach Werksnorm, mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Gegenüber eines 2-Schneiders ist der Vorschub um ca . 50 % höher. . Schneidenlänge l2 1,5 mm Schaft-Ø d2 = h6 3 mm fz 0,005 mm Ausführung * Mit zyl . Schaft, Form HA Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 75 Stähle bis 1400 N/mm² 50 Rost- und säurebeständige Stähle (INOX) 35 Gusseisenwerkstoffe 100 Al, Al- und Mg-Leg . 150 Kupfer, Messing, Bronzen 75

Einzahnfräser, HSS Co5, TiAlN-beschichtet Ausführung: Nach Werksnorm, 30° . Anwendung: Einsetzbar zum Stirnfräsen . Am Außen-Ø schneidend, zum Ausfräsen von Schlitzen und Nuten an Fenstern, Türen und anderen Profilen aus Aluminium und Kunststoff . Für Kopierfräsmaschinen, z . B . Elu, Haffner, Rotox, Striffler, Wegoma etc . Zum umfangs- und stirnseitigen Fräsen. . Ø d1 j16 5 mm Schneidenlänge l2 14 mm Schaft-Ø d2 h8 8 mm fz 0,054 mm Al, Al- und Mg-Leg . 325

VHM-Minifräser, 3 Schneiden, extra kurz, Schaft HB, 30°, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Hinweis: Nutzung bis zur Verschleißgrenze ist günstiger als Nachschleifen . Ausführung: Vollhartmetall (K10/K20), Typ N, nach Werksnorm, mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Gegenüber eines 2-Schneiders ist der Vorschub um ca . 50 % höher. . Schneidenlänge l2 5,0 mm Schaft-Ø d2 = h6 6 mm fz 0,010 mm Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 75 Stähle bis 1400 N/mm² 50 Rost- und säurebeständige Stähle (INOX) 35 Gusseisenwerkstoffe 100 Al, Al- und Mg-Leg . 150 Kupfer, Messing, Bronzen 75

Langlochfräser (Bohrnutenfräser), 3 Schneiden, Typ N, DIN 844-K, HSS-E PM, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . HSS-E PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus . Gut einsetzbar bei instabilen Schnittbedingungen . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten, Ø-Toleranz e8 für Passung P9 sowie zum Umfangsfräsen. . Ø d1 = e8 10,0 mm Schneidenlänge l2 22 mm Schaft-Ø d2 = h6 10 mm fz 0,042 mm Stähle bis 850 N/mm² 66 Stähle bis 1000 N/mm² 51 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 29 Gusseisenwerkstoffe 66

VHM-Schaftfräser, 4 Schneiden, kurz, Typ N, 30°, Schaft HB, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen sowie für die universelle Bearbeitung . Auch zum Besäumen und Schlichtfräsen verwendbar . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø d1 = h10 2 mm Schneidenlänge l2 4 mm Schaft-Ø d2 = h6 6 mm fz 0,004 mm Stähle bis 850 N/mm² 45 Stähle bis 1000 N/mm² 45 Stähle bis 1400 N/mm² 40 Stähle bis 42 HRC 40 Rost- und säurebeständige Stähle (INOX) 68 Gusseisenwerkstoffe 88 Al, Al- und Mg-Leg . 130 Kupfer, Messing, Bronzen 99

Schaftfräser, 4 Schneiden, DIN 844-L, HSS-E PM, TiAlN-beschichtet Ausführung: Typ N, DIN 844-L, 30°, mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich . HSS-E-PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus. . Ø d1 = k10 10 mm Schneidenlänge l2 45 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 4 fz 0,052 mm Stähle bis 850 N/mm² 66 Stähle bis 1000 N/mm² 51 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 29 Gusseisenwerkstoffe 66

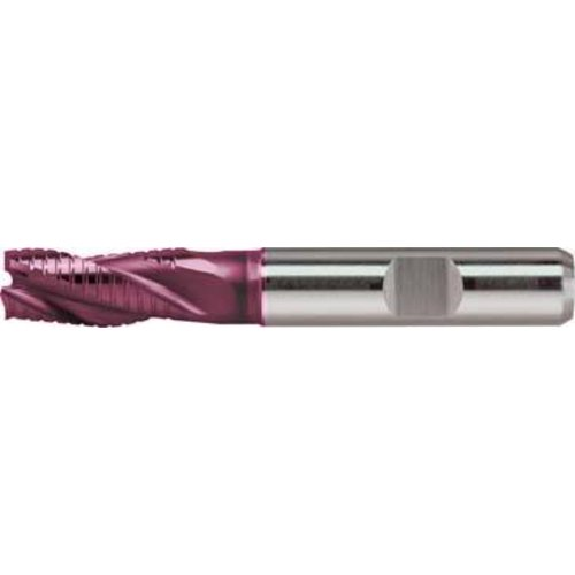

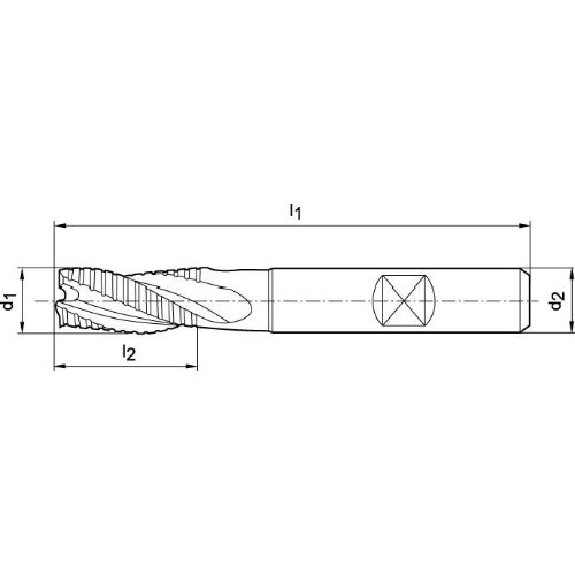

Schruppfräser mit 3-6 Schneiden, Typ NR, kurz, HSS Co8, TiAlN-beschichtet Ausführung: DIN 844-K, 30°, mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø d1 = k12 20 mm Schneidenlänge l2 38 mm Schaft-Ø d2 = h6 20 mm Zähnezahl 4 fz 0,106 mm Stähle bis 850 N/mm² 44 Stähle bis 1000 N/mm² 36 Stähle bis 1400 N/mm² 22 Al, Al- und Mg-Leg . 125

Schruppfräser mit 3-6 Schneiden, Typ HR, kurz, HSS Co8, TiAlN-beschichtet Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø d1 = k12 12 mm Schneidenlänge l2 26 mm Schaft-Ø d2 = h6 12 mm Zähnezahl 4 fz 0,044 mm Stähle bis 850 N/mm² 44 Stähle bis 1000 N/mm² 36 Stähle bis 1400 N/mm² 22 Al, Al- und Mg-Leg . 125

VHM-Schruppfräser, 46 Schneiden, kurz, Typ NF, 45°, TiAlN-beschichtet, mit Zentrumschnitt Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Schruppfräsen . Die feine Kordelverzahnung produziert kleine, leicht zu entfernende Späne . Hierdurch wird eine Verbesserung der Standzeit des Werkzeuges sowie eine bessere Oberflächengüte erzielt . Universell einsetzbares Werkzeug . Für die INOX-Bearbeitung geeignet. . Ø d1 = h10 6 mm Schneidenlänge l2 7 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 4 fz 0,016 mm Stähle bis 850 N/mm² 338 Stähle bis 1000 N/mm² 338 Stähle bis 1400 N/mm² 252 Rost- und säurebeständige Stähle (INOX) 170 Ti, Ti-Leg . und Sonderstähle 170

VHM-Kugelfräser für die Hartbearbeitung, 2 Schneiden, kurz, Typ N, 30°, TiAlN-S-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Kopierfräsen . Der Halsfreischliff ermöglicht eine optimale Reichweite des Werkzeuges und ist somit für Anwendungen im Formenbau geeignet . Die Standzeit erhöht sich bei MMS oder Luftkühlung . Das Werkzeug kann wahlweise mit geschwenkter oder gerader Spindel eingesetzt werden . Für die HSC-Bearbeitung bis 70 HRC geeignet. . Ø d1 = h8 4,0 mm Radius r 2,00 mm Schneidenlänge l2 5,0 mm Hals-Ø d3 3,85 mm Freizone l3 10 mm Schaft-Ø d2 = h6 6 mm fz 0,093 mm Stähle bis 42 HRC 229 Stähle bis 52 HRC 229 Stähle bis 56 HRC 190 Stähle bis 60 HRC 190 Hartbearbeiten über 60 HRC 190

Halbrund-Profilfräser, konvex, hinterdreht Ausführung: HSS, DIN 856, blank, Radiustoleranz h11 . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Nuten . Hinweis: Die Fräser können mehrfach nachgeschliffen werden, ohne das Profil zu verändern. . Radius r 6,5 mm Ø d1 80 mm Breite b 13 mm Bohrung d2 H7 27 mm Zähnezahl 12 fz 0,12 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90
